求助，反激電源的Vgs和VDS異常波形求解

小弟在做一個反激電源，變壓器變比4：3，原邊感量3.3UH，漏感1%以內，MOSFET為150V，導通阻抗10毫歐姆，輸入電容4800PF的管子。可是得到如下的波形，求助高人啊～～～這個問題出在哪里了？拜謝

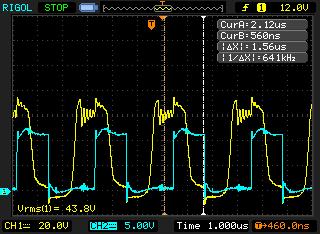

上圖中藍色為驅動波形，黃色為VDS波形

全部回復(5)
正序查看
倒序查看
ctx1211
LV.7
2
2011-12-13 22:34
你這個Vds怎么這樣子
0
回復
ctx1211
LV.7
3
2011-12-13 22:36

看起來是環路問題

0
回復
2011-12-13 23:28

應加大MOS管的驅動電阻

0
回復
2011-12-14 08:10

輸出條件是多少伏多少安?

電感量才3.3uH?太少了吧???

有沒有原理圖看看?

0
回復
2011-12-14 08:58
@edie87@163.com
輸出條件是多少伏多少安?電感量才3.3uH?太少了吧???有沒有原理圖看看?

輸入30V，輸出是24V，輸出負載11歐姆，即輸出電流為2.1A。
