如圖,直接放文字再鋪銅是不行的,搞了好久都沒有搞出來.
在Protel中如何實現這種效果!
如圖,直接放文字再鋪銅是不行的,搞了好久都沒有搞出來.
全部回復(16)
正序查看
倒序查看
@zanonye
只要將字體和覆銅網絡設為同一層,如TOPLAYER或BOTTOMLAYER取決于你要將字體放在哪層.但兩者網絡號設為不一致,一般而言覆銅一般為GND網絡.另外要設定好安全距離和布線規則放置文字和覆銅順序沒要求,如果先覆銅再放文字就需要雙擊覆銅重新覆一次及可得到你想要的結果.
謝謝你的回復!
不知道是不是我沒有做對,好像不行呀.結果如圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141375135.jpg');}" onmousewheel="return imgzoom(this);">
能貼個設置的方法嗎?
不知道是不是我沒有做對,好像不行呀.結果如圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141375135.jpg');}" onmousewheel="return imgzoom(this);">
能貼個設置的方法嗎?
0
回復
@dxgung
謝謝你的回復!不知道是不是我沒有做對,好像不行呀.結果如圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1141375135.jpg');}"onmousewheel="returnimgzoom(this);">能貼個設置的方法嗎?
:( ,我試了一下只能先放線后覆銅,然后把線刪除.我再看看如有知道的朋友可以幫一下忙,謝謝!
0
回復
@dxgung
謝謝你的回復!不知道是不是我沒有做對,好像不行呀.結果如圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1141375135.jpg');}"onmousewheel="returnimgzoom(this);">能貼個設置的方法嗎?
依據第6帖做點補充：在同一層面放置文字，然后照著文字的線條用導線描出一個字，刪除文字，然后鋪銅。為了使字型更加逼真，安全間距盡量小，同時不要去處字體內部的死銅。
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141441883.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141441883.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@劉劉牛牛
依據第6帖做點補充：在同一層面放置文字，然后照著文字的線條用導線描出一個字，刪除文字，然后鋪銅。為了使字型更加逼真，安全間距盡量小，同時不要去處字體內部的死銅。[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1141441883.jpg');}"onmousewheel="returnimgzoom(this);">
太謝謝你了!
這倒是一個方法.還不錯,不過總感覺還有更好的方法可以做到.我也在找
這倒是一個方法.還不錯,不過總感覺還有更好的方法可以做到.我也在找
0
回復
@dxgung
PROTEL高手還沒有出現!
用BMP2PCB軟件可以，論壇里有下載，這東東不是插件，也不用對PROTEL漢化，效果不錯吧。
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141448047.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141448047.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@u-571
用BMP2PCB軟件可以，論壇里有下載，這東東不是插件，也不用對PROTEL漢化，效果不錯吧。[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1141448047.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝!
效果真的不錯,這個軟件我也有下載.具體作法是不是先做出這種效果的圖片,再用此軟件把它轉到PCB底層或頂層就可以了.
效果真的不錯,這個軟件我也有下載.具體作法是不是先做出這種效果的圖片,再用此軟件把它轉到PCB底層或頂層就可以了.
0
回復
@u-571
是的，我先把字作成BMP位圖，轉成一個新PCB，再粘貼到需要的地方。不過它這樣子是間隔排列的，要把TRACK加粗一倍，就沒有空隙了。上面的圖忘記鏡像了。

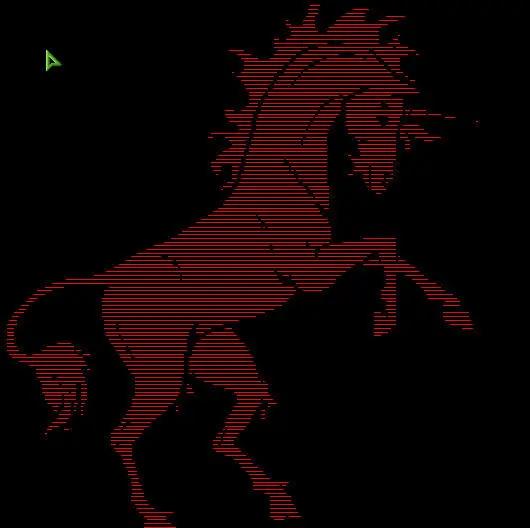

正如你所說的：“不過它這樣子是間隔排列的，要把TRACK加粗一倍，就沒有空隙了。”
這個把TRACK加粗一倍，具體怎么操作，是在Protel 99SE上弄嗎？就差這一點了。
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142178193.jpg');}" onmousewheel="return imgzoom(this);">
這個把TRACK加粗一倍，具體怎么操作，是在Protel 99SE上弄嗎？就差這一點了。
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142178193.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@qpzmg
正如你所說的：“不過它這樣子是間隔排列的，要把TRACK加粗一倍，就沒有空隙了。” 這個把TRACK加粗一倍，具體怎么操作，是在Protel99SE上弄嗎？就差這一點了。[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1142178193.jpg');}"onmousewheel="returnimgzoom(this);">
選定范圍內的TRACK用全局修改功能。
0
回復
@u-571
選定范圍內的TRACK用全局修改功能。
OK好了，多謝樓上的提示。
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142216541.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142216541.jpg');}" onmousewheel="return imgzoom(this);"> 0
