開關頻率25k 額定電流3A 共模電感取多少合適？

各位高手：

我現在做的板子輸入端是光伏組件輸出端與另一個光伏組件控制器的輸出端串聯。

雖然我不懂EMI 但是看到別人的產品上都加上了共模電感于是我也在輸入端和輸出端加。

現在就是不知道符合開關頻率25k 額定電流3A 共模電感取多少合適？

這個值又是如何計算呢？我只看到等效阻抗Z=X*R 這個......

請大家賜教！

如果有現成的貼片產品可以推薦我也不勝感激！

全部回復(2)

只看樓主

正序查看

倒序查看

2011-08-20 15:45

輸入端的共模電感從幾mH到十幾mH

一般用磁環或骨架繞上幾十圖銅線就行，我沒見過有貼片的共模電感

感量是否合適要實際測EMI才知道。

你說的額定電流3A是輸出吧，輸入電流可能1A都不到，這要看實際測量了，再根據這個輸入電流值去選共模電感的線徑。

回復

LV.3

2011-08-20 20:55

@edie87@163.com

輸入端的共模電感從幾mH到十幾mH一般用磁環或骨架繞上幾十圖銅線就行，我沒見過有貼片的共模電感感量是否合適要實際測EMI才知道。你說的額定電流3A是輸出吧，輸入電流可能1A都不到，這要看實際測量了，再根據這個輸入電流值去選共模電感的線徑。

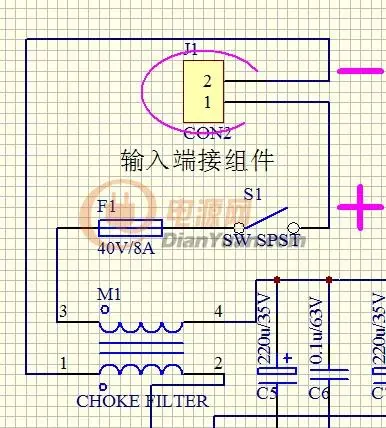

這是我的電路。共模電感如圖

您說的輸入電流為1A 輸出電流為3A？我不明白。

一個線肯定輸入多少輸出多少。

在網上搜索下確實貼片的很少自己繞體積大又怕自己繞不好

按您的經驗我這樣的大概取值多少合適？

回復
