對于開環LLC，可以增大Lm，磁芯可以不用磨氣隙

呵呵，大師來了，多謝指點，增大Lm這種做法的理論根據是？為什么同樣的直流增益，滿載可以穩住，輕載卻穩不??？另外增加dummy load的方法是否具有可行性？

大師不敢當！

你可以看下LLC的Q值曲線，不同的負載對應于不同的Q值曲線。增大Lm可以增大k值，使得Q值曲線很平緩，使得負載引起的增益變化沒那么劇烈。假負載會有些幫助。

1減小K值

2減小Ls即漏感

3增加匝比

先試試吧

敢當敢當，如上所述，K值越大，增益曲線越平，當Lm無窮大時，可以認為是一個串聯SRC諧振么？

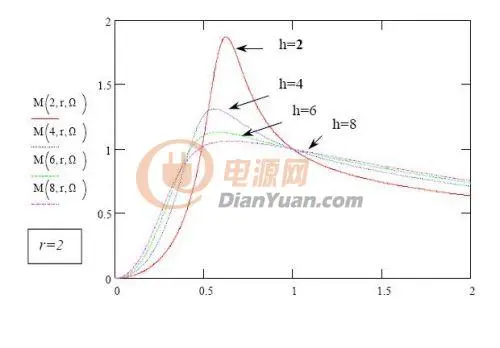

能用這個圖解釋么？其中h=Lm/Lr

根據公式（Vin+Vcs）*Lm/n*(Lm+Lr)

由于要保持原邊400V，副邊480V電壓的關系，所以不能變匝比，我想嘗試以下幾種方法:

1.增加死負載，就看損耗能不能接受了

2.改變K值

3.加大諧振電容，減小諧振電感，從而減小副邊整流二極管的導通角

4.增加開關頻率或者減小空載時占空比，由于這兩個都需要經過單片機，響應速度比較慢，所以放到最后做

總之，就是想通過改變硬件的方法，使得一個定頻定寬的LLC在空載時不進入Burst mode。

感謝luoshen對本帖長久以來的支持，，其實是想在這里做一些討論，一是剛好做到這塊，二是LLC在大功率的中間隔離級很好用，仔細談論它的各種特性也能使我們多一些選擇。

關于LLC在不同負載下的增益曲線，我一直很困惑的是，由于工作在接近諧振點，理論上空載和滿載應該都是一個增益曲線才對，也請論壇各位大師能夠撥云見日，多多指點

對的

今天下午將做實驗，到時候把各種嘗試下的狀況都跟大家講一下，請大師們多多鑒別。

匝比不光跟輸入輸出電壓有關，還跟諧振腔阻抗有關，增大匝比會是工作點左移，空載時頻率不會變化很大。

2011年七月六日：

（1）由于今天事情太多，只是就空載時何時不會進入Burst mode做了探討，發現當加載到100W時LLC不會進入Burst mode，如果用死負載去做的話，看來是不太現實。

（2）加大了LLC輸出電容，本想用1CU^2/2去降低輸出電壓，發現根本不行，貌似LLC遵循I=CdU/dt，只要LLC開著，電壓就會一直往上升。

多謝各位熱心網友和大師們的支持，我會按照大家提出的方法，一個一個去調試，隨后把調試后的結果跟大家匯報一下，請大家繼續多多關注本帖。

從上圖看出，隨著h也即K值減小，在諧振頻率右邊的增益減小，從下圖的公式推導也可以看出，隨著Lm減小,Im增大，Id=Ir-Im將減小，從而可以減小空載時的Id電流，進而減小電壓。以上推論煩請大師鑒別。
