短路解除后,沒有輸出,需要重新啟動輸出才有,但我的過流檢測是在原邊抬高3腳電壓的,應該打嗝才對啊!
用3843控制的開關電源,短路后居然可以鎖死?(有完整原理圖)
電路圖如下:
短路解除后,沒有輸出,需要重新啟動輸出才有,但我的過流檢測是在原邊抬高3腳電壓的,應該打嗝才對啊!
短路解除后,沒有輸出,需要重新啟動輸出才有,但我的過流檢測是在原邊抬高3腳電壓的,應該打嗝才對啊!
全部回復(8)
正序查看
倒序查看

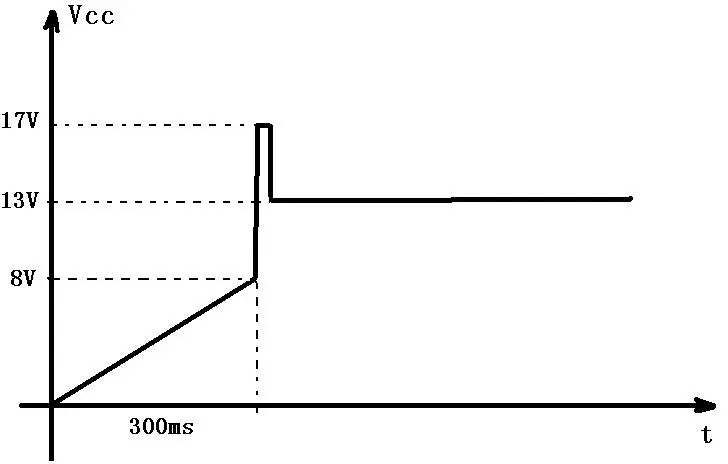

我測了一下Vcc,啟動時波形是這樣的:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139361412.jpg');}" onmousewheel="return imgzoom(this);">
短路后Vcc電壓很低,3843似乎在打嗝,但是6腳沒有脈沖輸出:

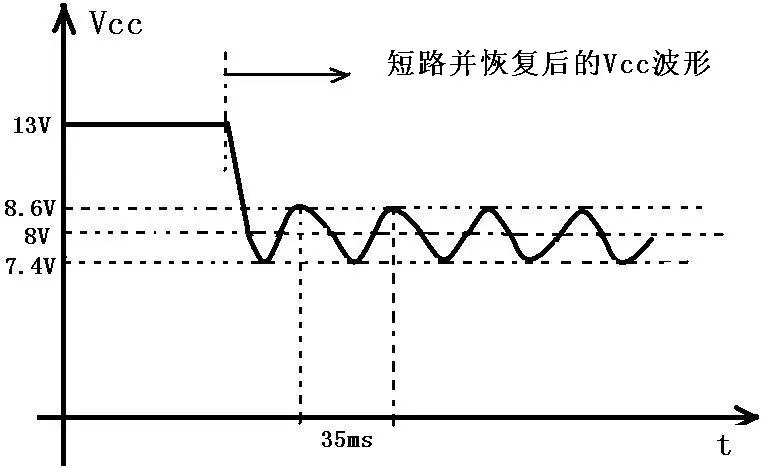

短路的Vcc波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139361580.jpg');}" onmousewheel="return imgzoom(this);">

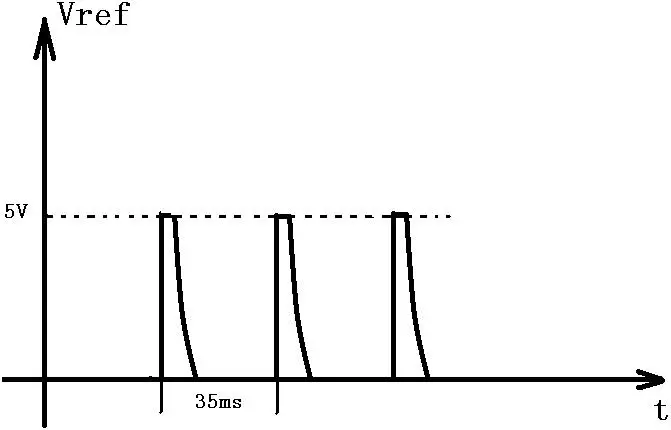

短路的Vref(3843的8腳)波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139361644.jpg');}" onmousewheel="return imgzoom(this);">
短路解除后,3843的波形沒有變化,Vcc電壓沒用抬高,依舊很低,需要關機10秒左右再開才行,這是什么道理?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139361412.jpg');}" onmousewheel="return imgzoom(this);">
短路后Vcc電壓很低,3843似乎在打嗝,但是6腳沒有脈沖輸出:
短路的Vcc波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139361580.jpg');}" onmousewheel="return imgzoom(this);">
短路的Vref(3843的8腳)波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139361644.jpg');}" onmousewheel="return imgzoom(this);">
短路解除后,3843的波形沒有變化,Vcc電壓沒用抬高,依舊很低,需要關機10秒左右再開才行,這是什么道理?
0
回復
@alucard
我測了一下Vcc,啟動時波形是這樣的:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/38/1139361412.jpg');}"onmousewheel="returnimgzoom(this);">短路后Vcc電壓很低,3843似乎在打嗝,但是6腳沒有脈沖輸出:短路的Vcc波形:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/38/1139361580.jpg');}"onmousewheel="returnimgzoom(this);">短路的Vref(3843的8腳)波形:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/38/1139361644.jpg');}"onmousewheel="returnimgzoom(this);">短路解除后,3843的波形沒有變化,Vcc電壓沒用抬高,依舊很低,需要關機10秒左右再開才行,這是什么道理?
換另外一種型號的3843試下.
我遇到過這種情況,是熱機時3843不啟動,7PIN電壓和你的差不多.
我遇到過這種情況,是熱機時3843不啟動,7PIN電壓和你的差不多.
0
回復
@世界真奇妙
這是3843和3845的通病,Vcc回差太小.解決辦法:改用3842,提高Vcc電壓..
電路好復雜啊,IC啟動怎么供電,D5是不是畫反了?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143083833.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143083833.gif');}" onmousewheel="return imgzoom(this);"> 0
