將電路圖及電感繞法傳上來看一下

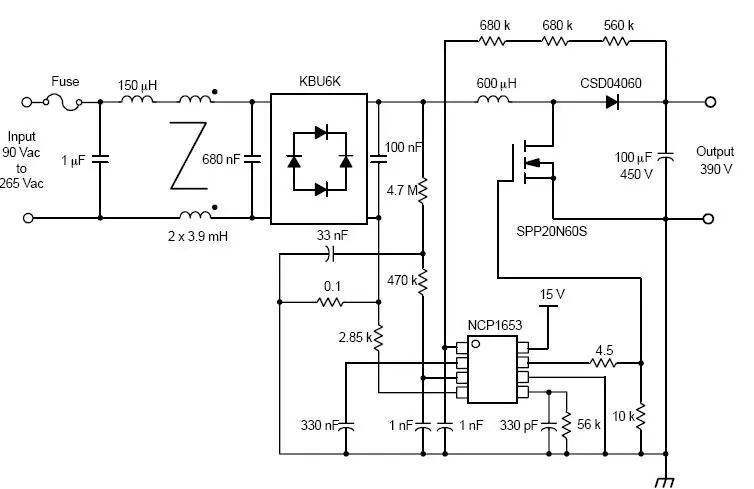

兄弟多謝關注,500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139045605.jpg');}" onmousewheel="return imgzoom(this);">,變壓器我用的是PQ3225

1.15V電壓有沒有
2.變壓器感量多少

現可以升壓了,但是當帶載到100W左右,輸出電壓由382V反而變為410V,PF值變為0.63.
電路參數如上.
請問這是什么原因呢?

搞好了沒有

兄弟,你的板是如何解決的,我的現在也是這樣,PF值0.7,請多指教.

按照NCP電路300W的參數做,一點問題都沒有,我實際試過,不過你的PCB要畫好一點就可以

NCP163與NCP1653A除了頻率不同外,還有什么差別?為什么同樣的電路,用1653A就可以,1653就不行.從DATASHEET上來看,應該只是開關頻率不同呀.

外圍參數和PCB走線都很重要,特別是PCB...

我專門處理過,

具體說說PCB走線要注意哪幾個點,都有些什么影響?

地線,一定要連到大電容地,還有就是采樣電阻(電流)不能太遠

NCP1653A布線很關鍵,其實外圍電路無需做很大的改動.

我現在也是完全按照手冊上的參數做的,不過我外加輔助源都不啟動,也不工作啊...
不知道怎么回事喲...

你的PCB走線有問題嗎、
你要看看你的采樣電路是不是和電感走線有問題啊

很久沒有來啦,現在還有很多同事在關注這個問題,其實我的那個電路,一點問題都沒有,是我用的mosf太大啦,本來用22N60就可以的,我當時用了32N50,換了就好啦,工作很好,現在想來就是參數不配.

你好!我也采用NCP1653datasheet上的參數畫的板,電壓一直超出好高,查了查,覺得是布板的問題.于是,我專門用萬用板只搭了前端交流濾波和NCP1653的電路,無論我怎么調整布局,輸出電壓仍舊超出好高,還害得燒了幾片樣片,我郁悶啊.希望你指點一下!

你上次不是調試好了嗎?
你不是說的是布線的問題嗎?
怎么現在又有問題了?

是布線的問題,可我用萬用板改,效果一直不好!你的電源調節完成了?

我的調試的差不多了
現在有個問題就是高壓的時候PFC電壓也跟著高上去了哦..............
不知道怎么回事
這個可能和你那個差不多哦
嘿嘿

呵呵,我PFC那部分都是在萬用板上調的,現在基本上是有些眉目了,接上后邊LLC部分,輸出26V,空載時電壓為398V,輸出1A多的時候,電壓為396.5V,可是負載到2A左右時,PFC電壓又升高了變為407V左右了,還得再找找原因!還有一點是負載大于3A,電源就啟動不了了.我還得認真的多調一下!因為沒電路板,只能湊合著調了!呵呵!

呵呵
兄弟,這么晚了都還在弄啊......
等著你的好消息哦.......
我還是懷疑我那個有問題啊....
我準備換個貼片的試試看..........
嘿嘿

沒有,在家里呢!現在開始畫第二版了,的好好考慮布局了!呵呵!
