我想做這個圖的高頻機,變壓器用鐵氧體的EE55加厚(21MM)的做.SG3525做雙推免驅動,60N06場效應管做推動(2對),初級1.2X2繞4T+4T 次極0.63繞100+20T,燒了不少60N06場效應管還沒成功,請問變壓器的繞法怎樣才正確,謝謝!頻率30KHZ
高頻變壓器的高手請進
我想做這個圖的高頻機,變壓器用鐵氧體的EE55加厚(21MM)的做.SG3525做雙推免驅動,60N06場效應管做推動(2對),初級1.2X2繞4T+4T 次極0.63繞100+20T,燒了不少60N06場效應管還沒成功,請問變壓器的繞法怎樣才正確,謝謝!頻率30KHZ
全部回復(50)
正序查看
倒序查看
@xzszrs
高頻變壓器繞組的分布參數很重要也是關鍵!!!對EE55磁芯在20KHZ功率500W,輸入10-14V電壓而言這樣繞制吧:1.用絕緣紙包0.3MM厚25MM寬的紫銅皮繞2T作為初級的一半.2.然后用0.8的漆包線繞一層25T作為次級的一半.3.再用0.8的漆包線同方向同起點繞一層25T作為次級的另一半.4.最后絕緣紙包0.3MM厚25MM寬的紫銅皮繞2T作為初級的另一半.這樣雖不是性能最優的繞法,卻是綜合了各方面的實用繞法.
我有幾點不明白
1. "用絕緣紙包0.3MM厚25MM寬的紫銅皮繞2T作為初級的一半"
0.3MM的銅皮是怎么計算出來的?
0.1MM的行嗎?
2. F=20KHz的情況下EE-55加厚(21MM)的磁芯
Ae=3.47
Bm=0.2
線圈應該是4T+4T才對啊
為什么你2T+2T就可以了呢?
3. "對EE55磁芯在20KHZ功率500W,輸入10-14V電壓而言這樣繞制"
EE-55在20KHz的情況下功率可以做到1000W(本人沒有設計變壓器經驗,這個數據是我查資料得來的) 這樣的話應該怎么繞呢?
1. "用絕緣紙包0.3MM厚25MM寬的紫銅皮繞2T作為初級的一半"
0.3MM的銅皮是怎么計算出來的?
0.1MM的行嗎?
2. F=20KHz的情況下EE-55加厚(21MM)的磁芯
Ae=3.47
Bm=0.2
線圈應該是4T+4T才對啊
為什么你2T+2T就可以了呢?
3. "對EE55磁芯在20KHZ功率500W,輸入10-14V電壓而言這樣繞制"
EE-55在20KHz的情況下功率可以做到1000W(本人沒有設計變壓器經驗,這個數據是我查資料得來的) 這樣的話應該怎么繞呢?
0
回復
@tianpengli
我有幾點不明白1."用絕緣紙包0.3MM厚25MM寬的紫銅皮繞2T作為初級的一半"0.3MM的銅皮是怎么計算出來的?0.1MM的行嗎?2.F=20KHz的情況下EE-55加厚(21MM)的磁芯Ae=3.47Bm=0.2線圈應該是4T+4T才對啊為什么你2T+2T就可以了呢?3."對EE55磁芯在20KHZ功率500W,輸入10-14V電壓而言這樣繞制" EE-55在20KHz的情況下功率可以做到1000W(本人沒有設計變壓器經驗,這個數據是我查資料得來的)這樣的話應該怎么繞呢?
計算是繁瑣的.我打字很慢,照這樣繞絕對可以,繞好一看波型你就會知到這是我理論加實踐成功的經驗.
0
回復

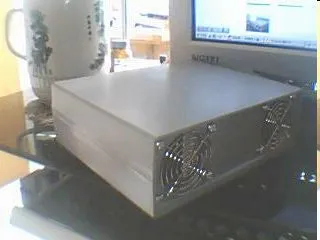

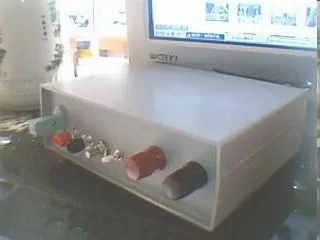

誰把我的圖貼到這里來了???這圖電路很好,但數據有些變化,看看我做的機器;
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140280499.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140280514.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140280499.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140280514.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
又做了種體積很小的機器,效果很好,有電魚機愛好者加QQ群交流1576011高頻電子捕魚器論壇
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140281149.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140281149.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@修電瓶
又做了種體積很小的機器,效果很好,有電魚機愛好者加QQ群交流1576011高頻電子捕魚器論壇[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/38/1140281149.jpg');}"onmousewheel="returnimgzoom(this);">
這個機器外型做的還不錯,里面是幾對管的啊.多少功率!
0
回復
@修電瓶
做好了很可靠的,比其他種類的機器效果好很多,也很省電,下水12V端電流才10多A
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140344167.jpg');}" onmousewheel="return imgzoom(this);"> 0
