不好意思,打錯了!哈哈,是UC3906

我不明白上圖中的10腳電平怎么變化的!
就是在充飽的時候變成高電平嗎?
這個10腳莫非是三態輸出的!如果這樣就好理解了!!!
一起聊聊!謝謝

我查了下3906的datasheet,里面有個充電循環過程的時序圖,10腳應該是在浮充開始是變成高電平,如果有負載工作造成蓄電池電壓下降則又回到低電平,您可以自己查下,里面很清楚.

不過,在一些充電控制器中,如果直接用10腳來控制充電電路的開斷,似乎就做不到浮充了.不知道有什么更好的控制方案.

八戒兄,你這個電路中的Re,Rsh的連接和我找到資料上的不同,不知道是怎么考慮的,你試過了嗎?

這完全應該被淘汰的IC方案,價格高,難買,使用不靈活,應該用價錢便宜的MCU替代.

這個我買到了,在福州電子城.不會很貴啦.你要是用MCU的話還要更多呢.最重要的是這個硬件很簡單.

這個我也說不請了,我是從DATASHEET上抓出來的.我現在是把1和8短起來.實現過充終止的.

10腳我看只能用來判斷充電是否充飽.給一個提示.

那如果直接用單片機的一個引腳與UC3906的8腳短起來,能不能實現外部控制過充終止??

是不是過充你也要靠UC3906才知道的.當電壓達到我們設定的過充電壓時就自動的進入過充.我不知道鉛酸的特性,按DATASHEET上寫的,應該是可以在線充電的.包括充飽了之后進入涓流.
問一下,誰知道這個IC的價格.我買了兩片花了20元
還有,這個0.25V基準不是很準的,我用1OHM的取樣電阻器,實際上才0.24V

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1146289931.jpg');}" onmousewheel="return imgzoom(this);">

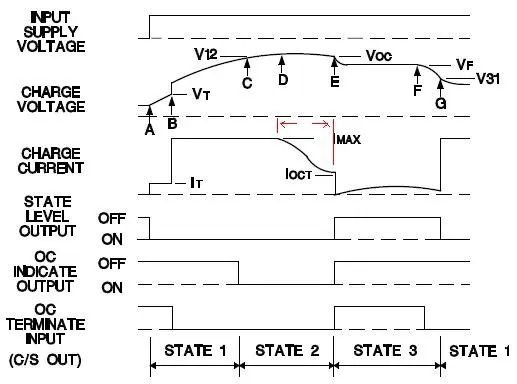

我是打算用AD轉換器來識別當前充電狀態,詳細點說吧,其實當UC3906進入圖中紅色標記的區間(也就是過充階段)時,蓄電池已經基本充滿了,在這個區間里的任意時刻停止過充而進入浮充對電池的影響都不是很大.我是做畢設的,題目要求由用戶輸入一個設定的電流值,比如說是1.1或1.2倍的Ioct.電流到達該值時便轉入浮充,而不是由UC3906自行控制當電流降到Ioct時才轉入浮充.所以我才會提出能不能用單片機的一個I/O口與UC3906的OVER-CHARGE TERMINATE腳短接從而實現外部控制進入浮充.
   我打聽了很多銷售商,因為我只要一兩片UC3906,因此價格比較貴,最高要100元每片,最低要60元每片.進一步打聽說是即使拿的多價格也不會少于50元,聽得我一身冷汗.寧波有一個賣UC3906的,只要5元/片,但他的都是拆機件的,現在只有斷腳的了.不知你是如何拿到20元/2片的,可否告訴我賣家的聯系方式.另外,基準電壓只有0.24V會不會是因為價格太便宜了:-).

早安豬八戒還在嗎?給我個聯系方式吧,可能以后還會有問題想請教!!

我是新手,以后多多指教!

這個我并沒有試過.看了看感覺應該是可以的.如果你用單片機的話,還有AD,就不要用這個UC3906了.我主要是圖個簡單.我個人感覺這個東西帶溫度補償也是不錯的
我的兩片成色也不是很好.我買的時候沒有砍價的.老板只是說這個東西少.
我是在福州電子城買的.名字我就忘了.上次拿了名片交給BOSS了.
你的這個充電器做的好像有點高級呀.我主要是不太在乎這個幾十塊錢的價格.因為我們做的東西就是黑呀!

我的QQ:16901505

EMAIL:wwh151645@163.com
