變壓器飽和一般都根據 原邊的電流波形判斷
但是對于很大的負載,原邊電流不一定就是平行的!!
對于我的電路,在4KW負載時,變壓器的原邊電流波形很平行
但是負載加到8KW時,原邊電流就不怎么平行了,有個小的斜率!!
如果變壓器是在8KW負載時,有稍微的飽和,能否導致變壓器的
繞組過熱或者導致變壓器的鐵芯過熱呢??

磁心接近飽和區工作時間短問題不大 但是如果時間較長勢必造成溫升過高 溫度越高 磁心的飽和Bs值越低 那么磁心工作區越接近飽和.

我做600W電源,加滿載時,電流斜率在未端有點變化,但輕載時就沒有變化,算得detal B=0.29,請問你是趨于飽和嗎?

是的一般的功率材料 磁心溫度100度時的飽和磁通密度也就3000多點
如果你的電源是正激的 那么就接近飽和點了

我的電路是全橋的

10KW 電源

原邊電流在
整流二極管換相時 有個很高的尖峰!!
換相后 電流逐漸趨向穩定了!!
換相時的電流尖峰 難道是變壓器飽和的結果??

各位大哥
還有個問題
變壓器的線包熱可能是什么原因呢??
20A電流,我取導線是0.72的漆包線 18股 并饒;導線的面積是7.6MM2
導線肯定沒有問題??
請指導 有什么原因?qū)е伦儔浩鞯睦@組過熱??

是由于開關 造成的 可以加一個尖峰抑制器 就好了 不是飽和問題

不知尖峰抑制器是什么玩藝?

我的自制電感也咯吱咯吱響,一響,電壓就上不去了.

我用的是軟磁鐵氧體

還有一個鐵鎳鉬的鐵芯沒試

尖峰抑制器就是RH磁珠,NiZn 材質,有專業生產廠家生產.

也可以用非晶材料做尖峰抑制

NiZn 材質 有一般的磁環么?
我在沈陽 不知道什么地方有賣的?能否提供一個地方??

可以你提出材質要求 也可以提出變壓器或者電感器的要求

鐵硅鋁的也行?
那大俠能指導怎么做么?? 具體選擇什么尺寸的?
請大俠指教!!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136944565.jpg');}" onmousewheel="return imgzoom(this);">

我的 變壓器是按照1比1設計的,原邊是三相整流516V,
輸出是350V,20A!!
請大俠幫忙設計 使用多大尺寸的磁環!!才能抑制尖峰電壓!!
鐵硅鋁的材料可行么??

使用非晶磁環 我可以給你繞制一個樣品

給我個磁環樣品得了,繞一圈就不用你費工夫了!

我們是全橋整流,磁環是放在整流二極管上,還是放在變壓器的副邊?

二極管上
如果是漏感引起的串在變壓器器次級的引線上

大俠,根據我給出的參數,能否推薦一種實用的材料!!
最好給出詳細的參數??比如具體選擇是尺寸的了??等等
!謝謝指導

請問,變壓器飽和一般是有哪些因素引起的?謝謝!

在設計的時候B值取的太高

有沒可能與工序有關呢?比如磨制鐵芯時,盡管其電感量符合要求,但配對的雙腳不能緊密結合,也就是說有間隙.或者,在磨鐵芯時,基部磨得太多,盡管其電感量也符合要求.

您好,您是設計磁珠的專家!!我有問題要咨詢!!
你好,我最近做了EMC的傳導輻射測試,發現在150KHZ-500KHZ嚴重超標,我懷疑是二極管反向恢復造成的!!如果我使用了鐵氧體的磁珠,能否改進這么低的頻率段內的特性!!

正如您所說的,如果在整流二極管的信號上加上磁珠,能否改進電源在幾百KHZ處的頻率特性?據我所知磁珠工作范圍應該在幾兆HZ以上!!

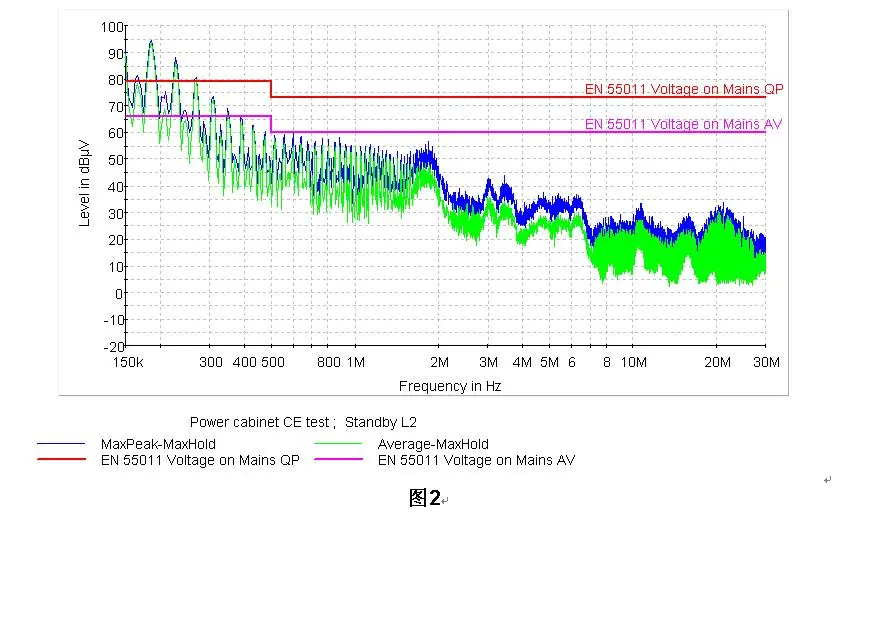

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151646745.jpg');}" onmousewheel="return imgzoom(this);">
這個圖是傳導輻射測試的結果!!
請大哥多多指教!!!

1151646881.rar
傳導輻射測試結果

看你的波形好像是共模信號太高了,可以從共模電感和共模電容的配合下手,可以考慮用非晶磁芯做共模,效果會比較好

不好意思!是否可以說一樣共模這個概念!謝謝!
