EMI電路結構？

最好附參數

圖呢？

上圖啊，樓主！

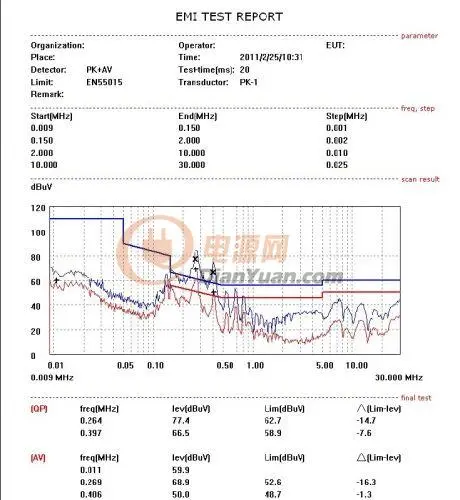

“在0.001~0.1之間有2個波峰，第一個波峰【位置在110DB的直線上】有5DB的余量，第二個波峰【位置在110DB橫線后面的斜線上】只有1DB的余量，剩下的EMC都很好”

其實很好解決的，連他用的是什么樣的濾波電路都不知，怎么說呢？

如果有共模電感的話，加大點就行了。

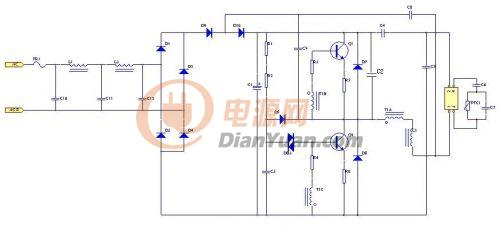

各位，這幾天都忙于其他的工作，沒來網上看看，看到這么多的熱心人士，深感電源網是學習的極佳網站，圖已經上傳，盼各位指點。

目前為止，發現把保險絲換成保險電阻，效果有所改善，但不能說根本解決，余量不大。

1）C11加大點看看。

2）能否把L1改成共模電感？

你說的方法沒效果，不過現在總算是由接近5DB的余量，不改了，再改要被K了.
