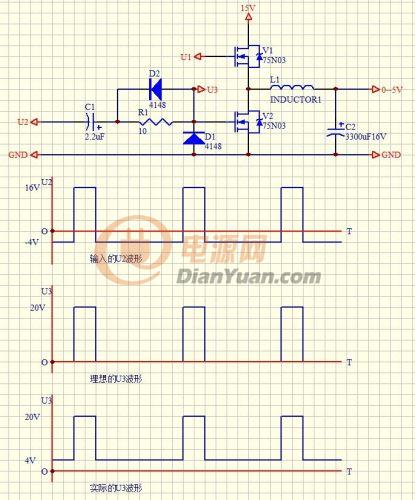

將一頻率80KHZ同步信號用變壓器隔離后經C1,D1,D2,R1處理,得到續流管的推動信號20V的脈沖U3,但U3的波形與理想的相差太遠,居然有一個4V的最小值,另外,1/4W的電阻R1居然發熱,燒枯了。將D1換成10K電阻也一樣
請教高手。怎么會這樣呢?
建議你實測一下變壓器的波形,估計毛刺很大。
另外,如果MOS串聯的電阻都燒掉了,MOS沒壞嗎?
按道理,D1換成電阻的話,這個直流電壓就會變得很低才對。
為什么要用變壓器隔離
互補的,但是有死區的
如果你是在電感L1上接出一個繞組來驅動續流管的話,肯定是不行的
沒有輸出的問題應該出在這
遇到這類的問題,應該繼續試驗下去,而不是直接“求解”。
先將MOS去掉,直接測波形,注意相位去試。
再將各元件都試著去掉,直到最后只有一只電阻為負載,看是不是還有此類的現象。
在采取各種方法中,慢慢就找出了問題所在,如果是低級錯誤造成的,也可以在這里發現。
是不是沒考慮MOSFET的分布電容。我覺得電容C1 可以換成電阻,這樣可能會好點。
這么高的頻率,電阻上的電流應該是分布電容充電的電流。建議看一下,U3的示波器實際波形,并與U2比較。
高人!!
這個問題很好解的。。
