請問這個輻射怎么壓下來？

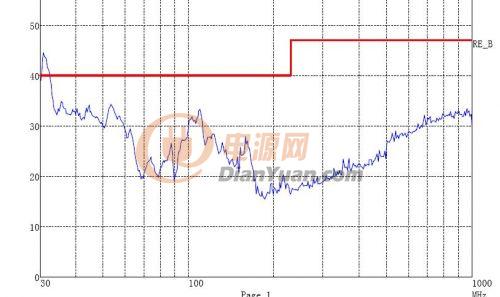

高手請指教，20W Adaptor，內置MOS 100KHz，X電容。22uF，共模EE10 20mH,變壓器ER25 夾繞，感量1mH，輻射30MHz處怎么壓下來？

全部回復(49)

只看樓主

正序查看

倒序查看

cheng111

LV.11

2011-01-26 16:09

沒有Y電容嗎？可以加。

你的X電容有那么大？應該指的是輸入電容吧。

回復

hlp330

LV.9

2011-01-26 16:21

@cheng111

沒有Y電容嗎？可以加。你的X電容有那么大？應該指的是輸入電容吧。

加大驅動電阻，有明顯改善

回復

xmullp

LV.4

2011-01-26 16:31

@hlp330

加大驅動電阻，有明顯改善

內置MOS，好像不能加吧，

回復

xmullp

LV.4

2011-01-26 16:31

@cheng111

沒有Y電容嗎？可以加。你的X電容有那么大？應該指的是輸入電容吧。

222的Y電容，

回復

perterlong

LV.6

2011-01-26 16:34

@hlp330

加大驅動電阻，有明顯改善

驅動前端的高頻漏出，在前段加個電感吸收。上次我輻射就是這個問題沒有過，后來加了磁環繞在上面繞3圈。OK,收工~！

回復

xmullp

LV.4

2011-01-26 16:38

@perterlong

驅動前端的高頻漏出，在前段加個電感吸收。上次我輻射就是這個問題沒有過，后來加了磁環繞在上面繞3圈。OK,收工~！

這個內置MOS怎能加啊

回復

cheng111

LV.11

2011-01-26 16:40

@perterlong

驅動前端的高頻漏出，在前段加個電感吸收。上次我輻射就是這個問題沒有過，后來加了磁環繞在上面繞3圈。OK,收工~！

你是把磁環加在漏極？

回復

梁川

LV.5

2011-01-26 16:46

@xmullp

222的Y電容，

我做的電源很多都是30M超，不知道是不是哪個地方沒有注意到，有時調次級RC能調下去。

回復

xmullp

LV.4

2011-01-26 16:49

@cheng111

你是把磁環加在漏極？

樓上的方法沒試過，只做過RCD二極管套磁珠，沒效果，

回復

perterlong

LV.6

2011-01-26 16:51

@cheng111

你是把磁環加在漏極？

怎么你們都只是想到MOS的地方？在驅動輸入端jike

回復

perterlong

LV.6

2011-01-26 16:52

@cheng111

你是把磁環加在漏極？

你們怎么都只想到在MOS管？在驅動輸入端

回復

cheng111

LV.11

2011-01-26 16:59

@perterlong

你們怎么都只想到在MOS管？在驅動輸入端

這個確實不錯，但是現在樓主的是內置MOS管的？

回復

xmullp

LV.4

2011-01-26 17:06

@梁川

我做的電源很多都是30M超，不知道是不是哪個地方沒有注意到，有時調次級RC能調下去。

不知道有沒有辦法把這個頻率點挪到傳導去，有哪位對策過類似嗎，這個是和傳導關系比較大的，

回復

hlp330

LV.9

2011-01-26 17:15

@xmullp

不知道有沒有辦法把這個頻率點挪到傳導去，有哪位對策過類似嗎，這個是和傳導關系比較大的，

你調試傳導，如果看到20多M的地方的peak值小于20db，那么恭喜你，成功了

回復

xmullp

LV.4

2011-01-26 17:18

@hlp330

你調試傳導，如果看到20多M的地方的peak值小于20db，那么恭喜你，成功了

樓上請明示啊，現在想通過該感量，不知道有沒有好處

回復

hlp330

LV.9

2011-01-26 17:26

@xmullp

樓上請明示啊，現在想通過該感量，不知道有沒有好處

30多M，改共模的感量是沒有什么明顯的效果的

回復

xmullp

LV.4

2011-01-26 17:26

@xmullp

樓上請明示啊，現在想通過該感量，不知道有沒有好處

就是20M~30M這頻段如果傳導余量達到20dB，那么輻射低點就無憂是把，

回復

xmullp

LV.4

2011-01-26 17:28

@hlp330

30多M，改共模的感量是沒有什么明顯的效果的

想改變壓器感量看看，有辦法把這個頻點調整到傳導范圍去嗎，

回復

hk2007

LV.8

2011-01-26 21:04

@xmullp

想改變壓器感量看看，有辦法把這個頻點調整到傳導范圍去嗎，

頻率比較高，改感量是沒有作用的。試著將變壓器用銅箔做屏蔽，或是輸出端加電感。之前做NO Y的時候挺湊效的。

回復

liuhou

LV.9

2011-01-27 08:52

輸出端加個小的共模，不要很大，200UH就夠了，變壓器外層要加屏蔽。

回復

xmullp

LV.4

2011-01-27 09:04

@liuhou

輸出端加個小的共模，不要很大，200UH就夠了，變壓器外層要加屏蔽。

加屏蔽沒效果，加共模空間不夠，不知道加工字型電感做濾波怎么樣，　　

回復

xmullp

LV.4

2011-01-27 09:05

@hk2007

頻率比較高，改感量是沒有作用的。試著將變壓器用銅箔做屏蔽，或是輸出端加電感。之前做NOY的時候挺湊效的。

輸出加共模電感嗎，工字型電感夠不夠？

回復

hk2007

LV.8

2011-01-27 11:31

@xmullp

輸出加共模電感嗎，工字型電感夠不夠？

是共模電感，感值120uH左右，可以試一下。

回復

liuhou

LV.9

2011-01-27 13:34

@xmullp

加屏蔽沒效果，加共模空間不夠，不知道加工字型電感做濾波怎么樣，　　

那個更加沒用的，才共模才是重點，不然在線上套個環吧。。。

回復

xmullp

LV.4

2011-01-27 14:10

@liuhou

那個更加沒用的，才共模才是重點，不然在線上套個環吧。。。

這個點在我們實驗室沒測到，再中檢所就有，感覺有點像傳導的點吧？是不是設備不準確漂移的，

回復

creater

LV.6

2011-01-27 14:38

vcc 多大？

回復

hlp330

LV.9

2011-01-27 16:35

@xmullp

這個點在我們實驗室沒測到，再中檢所就有，感覺有點像傳導的點吧？是不是設備不準確漂移的，

傳導和輻射是兩個設備，何來的偏移？

你實驗室的設備該校正了

回復

liuhou

LV.9

2011-01-27 17:31

@xmullp

這個點在我們實驗室沒測到，再中檢所就有，感覺有點像傳導的點吧？是不是設備不準確漂移的，

你是想通過測傳導來估計輻射大小吧，這個有時也不大準的。

回復

xmullp

LV.4

2011-01-27 20:57

@liuhou

你是想通過測傳導來估計輻射大小吧，這個有時也不大準的。

你說的很正確，輸出加個300uH的共模，傳導末端壓下10dB，估計輻射也會好很多，今天不夠時間測試。

回復

xmullp

LV.4

2011-01-27 20:58

@hlp330

傳導和輻射是兩個設備，何來的偏移？你實驗室的設備該校正了

沒錯，一個是線傳導，一個是空間輻射，不過傳導末端一定程度反映輻射低端的一個趨勢，
