求DC-AC原理不勝感激

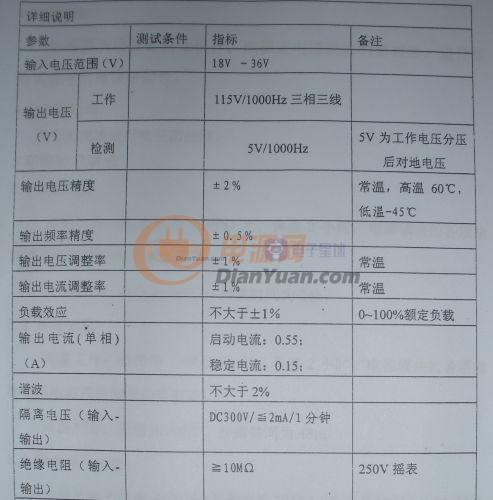

各位大俠，有一個DC-AC逆變電源需要做，由于剛剛學習。還有很多地方不懂需要學習，請多多指點啊！圖片中是電源的技術指標，麻煩哪位大俠能給出原理！不勝感激！

全部回復(12)

只看樓主

正序查看

倒序查看

st.you

LV.10

2011-01-20 10:52

你把事情想得太簡單了

回復

老韋

LV.5

2011-01-20 21:23

@st.you

你把事情想得太簡單了

對啊，1000HZ的頻率0.5%這個估計非常難，還有1%的電壓，1%的電流，都是很不實在的參數，做一兩個樣品也許可以，但是也要夠時間和元件。批量就不要想了，115V的輸出電壓啊。唉，我就要被淘汰了，現在的人真厲害，這樣的東西都可以做得出來。

回復

gaoding31

LV.2

2011-01-21 00:41

回復

gaoding31

LV.2

2011-01-21 00:44

@老韋

韋工，你好！這個項目就是要求比較高，我也感覺很困難。所以還得學習很多東西，但是項目催的又有些緊，希望您能給予我一些知道，謝謝！

回復

gaoding31

LV.2

2011-01-21 00:45

@st.you

你把事情想得太簡單了

我也是剛接到這個項目，之前沒有做過DC-AC逆變電源。這個電源是要求比較高，所以來求助一下。ST.YOU師傅，你能不能給一些指點呀？我去書店看了一下有些控制芯片可以驅動三組開關管，而且這三組的相位是120°，在控制芯片內部已經設置好了。你看這個思路能行嗎？謝謝！

回復

蕭山老壽

2011-01-21 11:03

不是一般的難。

回復

gaoding31

LV.2

2011-01-21 11:08

@蕭山老壽

不是一般的難。

不是吧……剛開始做大家給指導啊！

回復

st.you

LV.10

2011-01-21 11:10

@gaoding31

這個，如果效率沒太大要求，干脆這樣，逆變出一個直流，再想法做三個線性功放，弄個高精度三相正弦波信號源加以放大，輸出精度就高了。

回復

老韋

LV.5

2011-01-21 13:12

@gaoding31

論壇里有高手用單片機做正弦波逆變，你自己看看吧，他們應該可以幫到你，我的技術落后了，幫你不了的。這樣的參數我直接投降。

回復

gaoding31

LV.2

2011-01-21 13:54

@老韋

韋工，你好！那用模擬實現起來的難點和重點在哪兒呢？謝謝

回復

老韋

LV.5

2011-01-21 23:09

@gaoding31

韋工，你好！那用模擬實現起來的難點和重點在哪兒呢？謝謝

我個人認為單是頻率1000HZ的誤差0.5%就很難，你用模擬的得用電阻電容吧，電阻電容的誤差就可能很難搞了，電壓精度可能還行，所以我說在做實驗時是可以的，但是要反復調試，上了生產線這些精度很難控制，也許我見識少，因?yàn)槲覀儚S買的元件都是這樣有誤差的，比如我的5V電源，沒有電位器，用固定電阻，電壓設定是5.10V，但是生產線上的有的是5.08-5.16V，這樣的產品我都是PASS了。單片機我沒做過，理論上它的精度應該是相當高的。但是自己沒做過的東西不好說，你找那些單片機的高手問問，論壇上有那樣的東西。

回復
