那還得加一組12V左右的電壓哦

不需要加12V的電源,用漏極輸出的電路即可

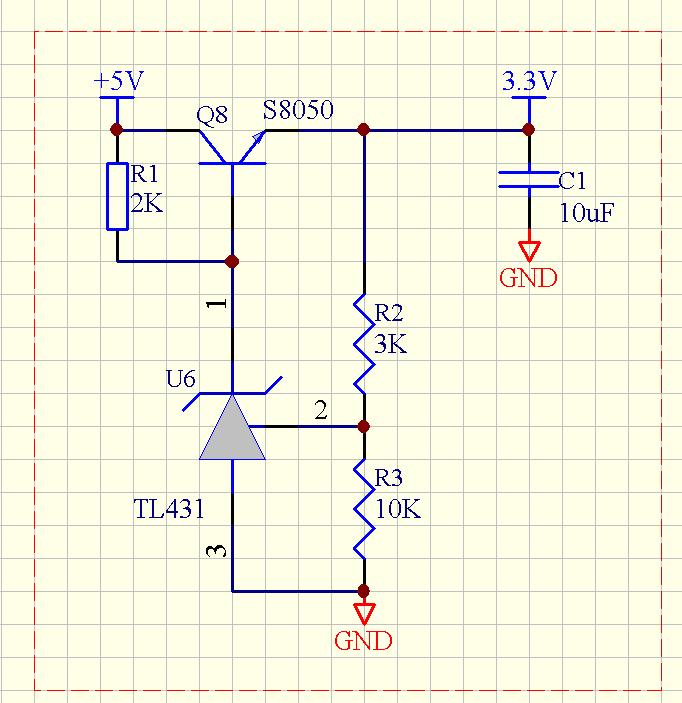

R1減少到200R
還有你要知道你的電源管的放大倍數是多少?
比如管子的CE電流是1A的,放大倍數是200,則要用1A/200=0.005A,也就是說Ib是0.005A,而且你的電路輸入輸出壓差只有1.7V,實際使用中431的陰極電壓是在4V左右的,R1上的壓降只有1V,而Ib為0.005A,1V/0.005A=200R,這樣才能滿足你的電路要求.

用一個78R33不是很簡單?

成本?

成本不會比這高吧,肯定要穩定得多,且8050實際工作在500mA1.7V壓降也撐不了多久,

用復合管,達林頓管,電流放大倍數大.

學習

我認為這電路有問題
輸出3.3V 而三極管C級電壓15V 想想看三極管的導通壓降有多高?
不會出現問題嗎

說得對,電路本身就有問題,我建議在輸出端再用電阻分一下壓.

貓貓們可否詳細解釋一下/?

頂一下

(12-3.3)*0.5A=4W,調整管功耗太大啦,需要很大的散熱器.
還是應該用開關電路把.

幾天沒回這個貼了,這電路什么時候變成12V輸入了,再回過頭去看了看,還是+5V啊,500mA電流,輸出3.3V,調整管壓降為1.7V.功耗為1.7*0.5=0.85W,散熱器用100mm*100mm夠不?要不要加個風扇?

[求助]電源故障,咋修啊?
    長城電源,型號為ATX-300P4-PFC,開機時電源指示燈亮約一秒鐘后即會熄滅,再次按開機鍵時無反應

是不是主板有短路?你把20PIN插頭撥下來,把綠色線與任何一根黑色線短接看風扇子轉不轉,如也是轉一下就停就肯定是電源問題,如不是則可能是主板問題.

我的ATX電源帶不負載如何處理,連一個光驅都帶不動,空載是正常的,請各位大哥指點一下.
我先謝了!

壞了,修吧.

我對ATX電源不熟悉,不知如何下手,請各位指導一下.

輸出電流的大小取決于調整管的功率大小,只要配有合適的散熱,恰當?shù)谋Ｗo(hù),電流大小還不是你說了算,電路做出來的指標不是很好,但還是比較可靠的
