不會變才對!

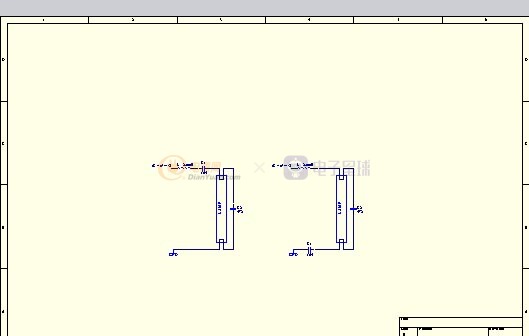

不會變嗎?我今天做的一個鎮流器.按圖1的接法就正常.后來改用圖2時競然不起振.用同樣的零件,有一點不得其解.郁悶!

元件匹配有問題?

我也懷疑是預熱頻率和觸發頻率設置不當,但是摸索了好久還是沒有找到原因,但是這片IC我在其它的PCB上用就沒有出現過這種問題.我現在是將6/7/9腳全部接地,5腳不接,就是不用IC內部的運放.只取兩路驅動信號.沒想到會遇到這種問題.請問:你所講的元件匹配有問題,指的是哪些元件?

我用2153做一拖二IC外圍加預熱時就出現過這兩種接法的不同點,
用燈管接地電容在上面時就會在預熱過程出現燈管微亮(不止是兩頭亮)預熱完后完全點亮,而反過來就不會!這是何原因還不知道!

是啊,有時候就是郁悶.哪位大俠知道的請告知一二,謝謝!

是不是保護問題,,,,,燈絲和燈管的采樣在接線改變以后的誤動作???????

和輸出的長引線的分布電容有沒有關系?
你縮短扼流圈到燈管的引線試試?
如果諧振時的能量不是很高,而引線又長,會導致高壓有一部分被吸收
后起動能量不足,無法點亮,

不會啊,我把L6574的8/9腳都接地了才試驗的,也就是說8/9腳均處于低電平,應該說保護不會動作的.具體的現象是:接通電源,燈管會閃一下,只是輕微的閃一下,之后就再接通電源也不會閃了,這時用萬用表測量上管的柵極和源極為短路狀態.用鑷子對16腳的電容進行放電后,上管就不會短路了,為什么會這樣?CHANGZE兄能否指點一二.(問題雖然解決了,但原理還是不太明了.)
  謝謝大家的關心,通過近三天的努力,燈己經點亮了.我自己分析為:鎮流器的預熱頻率和觸發頻率調置不當,我將2腳的電阻取25K,4腳的電阻取39K,3腳電容取102.6/7腳接地,5腳不接.這時候燈的狀態還可以.謝謝大家!

諧振頻率這么低!

只要半橋有正常的輸出芯片驅動就沒有問題,,,,關鍵是輸出的LCC沒有升起電壓,,,你用示波器看一下輸出的電流波形看看,,,就會發現問題所在,,,

調細管徑時,高溫下有源部分校正異常,(燈閃爍)有遇到這樣的情況嗎?

以前上過一次當,,,,就是在1,2腳上并聯的去耦電容,,,這個電容在高溫下容量急減,,,,,到103以下,,,,這時,,穩壓端電壓干擾嚴重,,,,后換電容才解決,,,,

你要看一下是前端還是后端出的問題,,,先用PFC加高溫,,,后極放在高溫箱的外面,,,,看有沒有閃,,,,在把PFC放在外面,,,后極半橋在加高溫,,,,,進行對比,,,,,,就行了,,,

經驗寶貴! 多謝!!

是啊,以前不還沒有想到這個問題呢.謝謝啦.

還請教一個問題:
用磁環驅動做有源線路,當試異常時,管壓高達2500V,PCB板有時還打火....暈頭!
