NE555做50Hz的脈沖方波驅動IR2110的HIN和LIN行不行

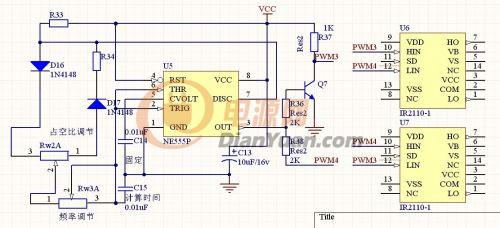

大家好！最近迷上了逆變器，想做個后級為50Hz的逆變準備用NE555產生的脈沖來做IR2100的輸入控制端具體接法如下

IR后面接H橋電路，不知行不行？

NE555占空比要調多少為合適？？

全部回復(6)

只看樓主

正序查看

倒序查看

huamg

LV.7

2010-12-13 01:36

不好用，要剛好50%而且要反相，很容易飄移。為什么不用3524/3525或494？

回復

zhengjiefeng09

LV.3

2010-12-13 19:08

@huamg

不好用，要剛好50%而且要反相，很容易飄移。為什么不用3524/3525或494？

謝謝！因為之前用555做過方波的發生器，看起來波形還挺好的。就準備拿來這邊用。也不想前后級都用3525驅動！加個延時調整電路可以嗎？？

回復

zhengjiefeng09

LV.3

2010-12-15 19:08

@huamg

不好用，要剛好50%而且要反相，很容易飄移。為什么不用3524/3525或494？

中間做個死區調整應該就可以吧

回復

mengshi4376

LV.5

2011-04-25 15:01

@zhengjiefeng09

中間做個死區調整應該就可以吧

你的死區最后是怎么產生的呵

回復

氫氣球

LV.6

2011-10-13 11:06

@mengshi4376

你的死區最后是怎么產生的呵

回復

xiashengcheng

LV.7

2013-08-16 19:49

能看一下你的IR2110后級嗎？

回復
