【有圖】請問BUCK電路中，mos管應該如何驅動？

請問BUCK電路中，mos管應該如何驅動？

我用的MOS管是RJK5012DPP,是NMOS。

想從400V降到200V左右。

我想問的是，不使用IC, 用三極管如何搭建mos驅動電路?有沒有什么經典電路？

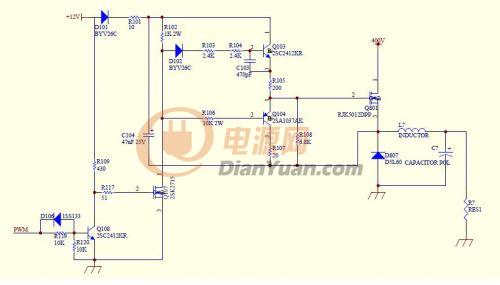

下面這個電路能工作嘛？

全部回復(14)

只看樓主

正序查看

倒序查看

sl_power

LV.7

2010-09-15 20:44

可以使用驅動變壓器來驅動

回復

walkersun

LV.1

2010-09-15 21:05

@sl_power

可以使用驅動變壓器來驅動

請問附件的電路能工作嘛？

回復

sl_power

LV.7

2010-09-15 21:43

@walkersun

請問附件的電路能工作嘛？

個人觀點：不能工作。不知和樓上兄的的結論是否一致？

回復

walkersun

LV.1

2010-09-15 22:55

@sl_power

個人觀點：不能工作。不知和樓上兄的的結論是否一致？

如果驅動mos才能正常工作呢？

回復

sl_power

LV.7

2010-09-15 23:02

@walkersun

如果驅動mos才能正常工作呢？

“如果驅動mos才能正常工作呢？”樓主突然來這句話，搞得我一頭霧水

回復

walkersun

LV.1

2010-09-15 23:14

@sl_power

“如果驅動mos才能正常工作呢？”樓主突然來這句話，搞得我一頭霧水

我的意思是，在我這個應用中（400V降到200V），mos管應該如何驅動

回復

bpyanyu

LV.8

2010-09-16 11:00

我覺得最簡單的就是加個驅動變壓器用電路的話比這個麻煩多了，也不能保證效果

回復

eroware

LV.5

2010-09-16 17:54

你這個電路不行有個辦法你加個輔助電源不過如此折騰不如直接加個 EE13的驅動變壓器好了還省事～～～～

回復

eroware

LV.5

2010-09-16 17:55

成本允許用 Pmos MTP2P50 不知道電流夠不夠

回復

sl_power

LV.7

2010-09-16 19:52

@walkersun

我的意思是，在我這個應用中（400V降到200V），mos管應該如何驅動

換個方案驅動，改用驅動變壓器驅動，或者加個自舉電路來驅動

回復

zysandy

LV.5

2010-09-17 18:59

換個TOP~你找找~那種類似輸出負壓的,

回復

mengshi4376

LV.5

2011-02-28 09:34

能吧，只是可能得不到你所要的輸出電壓，好像是因為MOS管不能及時關端

回復

str-h7000

LV.2

2011-03-03 06:06

肯定不會工作。要驅動上橋臂，至少需要滿足二個電路。一個是給驅動信號的level-shift。一個是給驅動電路供電的自舉電路。這個電路首先信號還是以地為參考，應該以開關節點為參考。其次，這個不是同步整流buck，輸出電壓100V，遠高于15V的Vcc。因此沒有給自舉電容充電的回路。要給自舉電容充電，只能通過Vbus即400V，在電容二端并聯15V穩壓管即可。

回復
