沒有應答?我的電源震蕩頻率對輔助電源干擾,低輸入電壓條件下,影響不大,當輸入電壓超過100V(DC)時,輔助電源波形崎變,進而影響脈寬崎變.

鋪地在環路穩定性和EMC方面,個人認為真的是最重要的了,有沒有這方面有心得的高手發表一下自己的看法?

頂

單點接地

一個好的話題,大家頂!!!
我在做電源的時候,經常看到別人在布線時將初級部分主線路分岔加長,但實際測試時看不出什么效果,有誰能告訴是為什么嗎?
謝謝!!!

關注中,期待高手

將大電流“地”與小信號“地”分開走可以防止干擾,環路更穩定,同時對EMI有幫助.

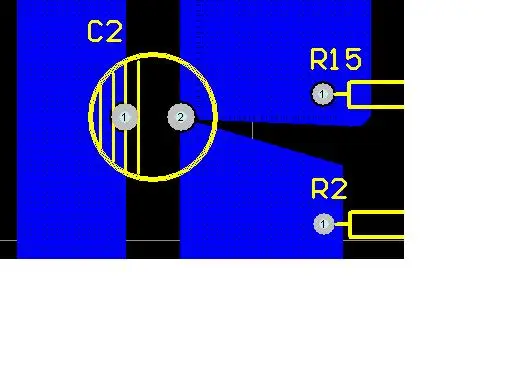

那如果都是大電流線路中也有這種分岔又是為什么呢?[img]/bbs/u/35/1131944911.jpg?x-oss-process=image/watermark,g_center,image_YXJ0aWNsZS9wdWJsaWMvd2F0ZXJtYXJrLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzQwCg,t_20[/img

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1131944972.jpg');}" onmousewheel="return imgzoom(this);">



如圖中C2正極處

這樣做濾波效果較好,將C2負極的地線也開這樣的缺口更好!但要注意一點,所開的缺口大小由通過該處的電流決定.否則,嚴重時,可能會過熱,甚至燒壞該處銅皮.

我的問題還在繼續尋找,可是更改接地方式后,對輔助電源的影響更大了,那位高手應用過MC34067,指點一下好么?
