你的啟動電阻是多大?向大家說說吧

加一個線性穩壓電路驅動開關管給芯片供電,調整VCC自供電和線性穩壓供電的電壓差值就可在VCC正常時關斷線性穩壓電路,此時只有線性穩壓的基準電壓(用穩壓管即可)處有相對較小的損耗,再就是成本增加了!

起動電阻只是在初始時有用,起動結束后整個電源系統就可以進入閉環工作,這個時候PIN8基準電壓建立,你可以用這個電壓去控制電子開關從爾去關斷起動支路.減少電路損耗.

想到辦法了,選取CMOS的芯片,起動電流很小,起動電阻損耗很小.

驅動功率也不大喲.

還好,驅動再加一級圖騰柱就OK了,您說呢

**此帖已被管理員刪除**

可以接在交流上或用控硅做成一個自啟動電路

我給你個實用電路,不過增加了一個可控硅,會增加一些成本,要有不明白之處請問!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1133256637.gif');}" onmousewheel="return imgzoom(this);">

如果真想節省那點功率,那就換個低功耗芯片吧.

3842的啟動電阻關系到保護重啟的問題,可以改進,但不能亂改.

**此帖已被管理員刪除**

我有一個辦法 讓啟動電阻帶來的啟動電壓小于輔助繞組的輸出電壓 啟動電阻串一個二極管 當啟動完后,輔助繞組輸出電壓大于啟動電阻分壓得到的電壓 二極管反向偏置 啟動電阻無電流流過 關斷

好方法,以后試試

那么此輔助繞組的輸出電壓要高于啟動電阻上端的電壓.比如311V?

當然價格也比3842高得多.

311?怎么會那么高呢?
你可以先試試 ,如果可以就來謝謝我!

暈

樓主說的,AC輸入,當然不會是日本國.大陸通用220V,典型峰值為311V,也就是說啟動電阻上端的電位是311V,這個不會錯吧.

啟動電阻串一個二極管,上端電位311V,要使二極管反向截止,二極管的負極電壓必須大于311V.(當然,按嚴格的說法,考慮二極管的閥值電壓,上端311V,下端的電位要大于310.5V才行.)

你干嗎不用示波器量一下啟動電阻到地的電壓看看呢 如果是311 我錯了 對不起大哥

不用示波器,用萬用表量一下就行了,是20V,我剛量過,但你的繞組電壓加到21V行嗎?不行,用萬用表量就是21V,再加上去行嗎,也行,一直加到30V,加不上去了,Why?3842限壓了!
就算能加上去,60V行了吧,還是不行,啟動電阻上面還有個311V,畫個電路不就行了?啟動電阻的壓降是311-60=251V.

大哥 你就不能把啟動電阻放大 減小電壓的啊 在開機瞬間有一個尖峰 可以利用這個尖峰 超過啟動門限的 選在12V不就可以了

400V也沒問題呀 本身流過電流很小呢

看來你還得去看一下3842的DATASHEET,一般來說,啟動電阻要保證3842能得到16V以上的啟動電壓,但不是一通就行了,因為3842還有個保護重啟的問題.

就算電流再小,二極管導通還是截止可是個是否的問題,不是說電流大小就能決定二極管的狀態.

二極管只有反偏才截止.

這個我承認 啟動電阻乘上啟動電流得到一個電壓不是嗎 直流電壓減去這個電壓 在二極管陽極得到一個電壓對嗎 那它與陰極比較呢 至于保護重啟的問題只有做過了才知道 我承認這個可能會成為障礙

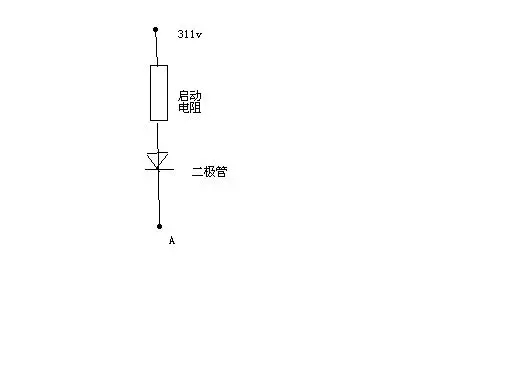

就這個圖,你說A點的電壓是多少時,二極管才截止,不是大于311V嗎?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1133269257.jpg');}" onmousewheel="return imgzoom(this);">

就算將A點提高到300V,二極管還是導通的.

那你干嗎不量一下二極管陽極的電壓呢 我認為你孤立的看電路是又問題的 其實我覺得二極管陽極電壓是分壓得到的 所以對固定的電路 只要直流輸入電壓不變 陽極電壓基本是不變的 而輔助繞組輸出電壓是由變壓器決定好的 你說呢 所以這樣理解我覺得我的想法還是有可能實現的

可以這么做一個試驗 輔助繞組設在25V 啟動電流0.5mA 啟動電阻啟動電壓20V 看看二極管陽極電壓是不是比陰極低

不然照仁兄的說法 3842是不是的VCC電壓豈不是一值在300V啊 呵呵 你說那

以下是你說的:
“我有一個辦法 讓啟動電阻帶來的啟動電壓小于輔助繞組的輸出電壓 啟動電阻串一個二極管 當啟動完后,輔助繞組輸出電壓大于啟動電阻分壓得到的電壓 二極管反向偏置 啟動電阻無電流流過 關斷”

我想你還懂串并混聯吧,什么叫串?啟動電阻串一個二極管,二極管陽極何來分壓?看了圖就清楚了.

二極管始終是導通的,陰極電壓上升,陽極電壓也會上升,如果考慮分壓,啟動電阻+二極管是上電阻,3842電路是下電阻,二極管陰極電壓在低于啟動電阻上端電壓時,始終處于導通電壓.

幫幫忙,再去看一下電路分析的書籍吧,看來要我謝你也不可能的.

如果一定要讓陽極電壓固定,那也可以加個電阻對地,當然這不是啟動電阻串二極管了,當然如果這樣接的話,二極管過分壓點就會截止,但對啟動電阻的電流和功耗就沒有減小的作用,再說這樣的話,啟動電阻的電流也不會為零.
