你的變壓器磁芯型號、氣隙多大、各線圈參數?還有工作頻率是多少?

頻率在40KH,磁心EI33,匝比不太清楚.剛和做變壓器的溝通了一下,他建議我拓撲方式改成其他的.對了,D值變化特別大的原因找到了,是因為整流電容太小了我用了個220uF的,換了個680uF就好了.現在主要是輸出損耗太大,開關管太燙,各位給我點撥點撥!

你用的什么開關管?
測一下你的開關管上電流,然后計算一下你的開關管上功耗,看管子是否合理.

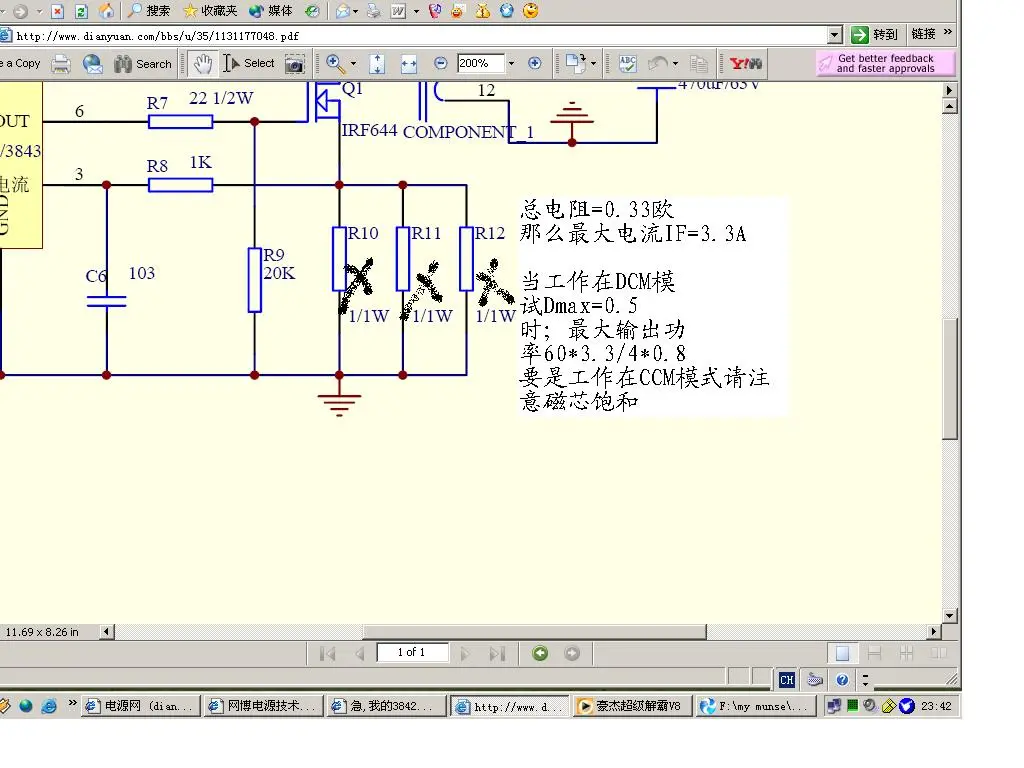

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1131207643.jpg');}" onmousewheel="return imgzoom(this);">
還有一個問題:電路可能無法啟動!!!

不好意思,昨天沒上班.開關管用的就是IRF644,耐壓250V,14A,0.240歐.
啟動問題,由于現在用的是3843工作電壓\啟動電壓都比較低,目前還不是問題.現在是由于3腳的電容,導致3腳所表現出來的波形幅度明顯小于采樣電阻上的峰值.現實測采樣電阻的峰值能達到7V,而且占空比不穩定,有時幾乎全開,現在懷疑由于是C6電容值太大引起的,但如將其恢復成384X資料上的471,波形道是如實的反映在了3腳,可確實輸出功率就特別的小了,稍微一帶負載電路就保護了.我很困惑,雖說反激式的不適合做大功率的,可我的輸出不算大呀!為什么開關管損耗如此之大. 另外,原邊的電感是200uH,漏感實測為2.4uH.磁心飽和與否如何測的?

如果變壓器飽和了,它是不是很燙,我的變壓器可以說一點兒溫升也沒有.

你換一下C6試試

換過了,104\103\471都用過,只是當電容減小時帶載能力就下降.對了,剛實際測了以下,輸出24V帶1.45A,采樣電阻的峰值能到2V,偶爾到3V,注意此時:采樣電阻為0.33歐,C6是103.只是有一點,從波形上看采樣電阻上的電壓增長的速率非常不穩,對應著開關管的關斷時間也就有長有短,開啟時間占空比少的有30%,多的有50%.

那是因為C6太大

384X第三腳最大輸入1V,高于2V說明C6的廷時作用

差動探棒(Http://www.stars1718.com)
頻寬(50Ω負載)
100MHz (x100檔 50MHz)

誤差
± 2% (熱機20分鐘後)

衰減比例
旋轉開關 x100 x200 x500 x1000

最大操作電壓
x100時 ≤ ± 650V

(DC + AC peak)
x200時 ≤ ± 1300V


x500時 ≤ ± 3250V


x1000時 ≤ ± 6500V

是的,就是這個原因.改為471后,變壓器的輸出下降的很多.難道只有再減小采樣電阻來實現提高功率輸出?

你的變壓器初級電感和匝數是多少?也許你的變壓器有問題


你是設計在DCM還是CCM????????

初級電感是200uH,匝數不知道,由于是讓變壓器廠做的,不好過多的問那位老師傅,磁心用的是EI33.
    我個人感覺他應該是按連續式設計的.變壓器的問題,表現主要有:飽和,電流大,變壓器溫度過高;匝比設計不合理,輸出電壓與占空比不合理;初級電感太小.......
    我這的現象好象都不太象,由于我輸入的是DC60,會不會跟這個有關系.現在就在輸出24V,1.5A,工作2小時,輸出比較平穩,只是開關管IRF644,采樣電阻0.33歐,輸出整流二極管FYP2010,溫度都很高,也就是它們有很大的損耗.Why?頻率40KH,占空比20%,尖峰電流7~8A.

看來是你牛皮!你的峰值電流到8A????


還有你不知道變壓器參數,也能做好電路?

我剛用UC3842做了一個19-30輸入,48V輸出10A的BOOST電源,解決了這樣的許多問題,我可以告訴你,你以后再也不用為這類事情心煩了

什么牛皮不牛皮,都急死人了!峰值是這樣的,用示波器觀察0.33歐(三個1歐/2W并聯)的對地波形,尖峰能到2~3V,你說,峰值電流是多少.輸入現在可是DC60V.趕緊幫我想想.

下面那家伙說可以幫你搞定,你不防和他聯系一下

要是在深圳龍崗,我周末可以去幫你

他是要有償服務,樓下的對吧?沒辦法,我忒窮!我是保定的,今年9月我到是去過深圳龍華.謝謝你的好意了!有時間你就幫我想想吧!

你的輸出功率是多少?
另外,示波器測峰值電流的方法沒錯,但波形尖刺不能算,只能算電流連續上升的峰值.

對,就是連續上升的尖峰.設計輸出24V/2.5A,12V/500mA,加上整流二極管的分壓共計約70W.

輸入60V,輸出70W,按效率0.85算,70/0.85=82W,
輸入電流=1.37A,這是有效值電流.
峰值電流比有效值電流大.
另外,如果你的占空比很小,那么峰值電流達到8A也是可能的.
所以,你還是從占空比的合理性入手,找出問題.

問題是在于UC3842第三腳限制了1V

達到那么高電壓說明C6太大,超過了1V電路一定是不穩定的

首先確認磁苡沒有飽和,通過以下兩種方法試一下:
1、提高工作頻率
2、加大初級電感

我現在不太明白的是:就現在來說占空比20%,峰值8A,開關管(帶散熱片4mm*75mm*47mm鋁質)2小時侯溫度能達到100度以上?這里面會不會有其他的.

大致給你算了一下,建議你的變壓器參數改改:
NP: ( 主繞組)23Ts
NS1:(24V繞組)9Ts
NS2:(12V繞組)7Ts
Lp: 120uH
另外,你電路上有些元件參數選擇有問題.
建議你:
1):C6改為:102
2):C7改為:472/400V
3):R10-R12 改為:0.47
建議你在IC3842的7腳加一個47uF/35V電解

也許加大C6電容是提高關斷電壓1V的一種方法吧?別當真,我只是說著玩.不過,3腳的峰值永遠是1V,這個是肯定的.我試著將頻率降到20K和100K,20K時根本帶不動多少負載;100K時變壓器溫度升高交快,有一些小的響聲.呆會兒我試試50K\70K,然后將現象告訴你們.

謝謝,3842/3的電源電容我加了,一開始給忘了,后來發現啟動老不太對勁,一看原來的板子才發現丟了個電容.就您算得的變壓器匝數,用我以前的EI33磁心可以嗎?LP我算的也差不多.

就是按EI33計算的匝數和電感量.

請問hy-power:
    反激式變壓器在大負載時工作在DCM好還是在CCM模式好?
    在設計時最大功率時應設計為那種模式?因為這兩種模式的計算結果是差得很大的.

我覺得不是哪一種就一定好,而是要根據你選的
電路形式、功率大小、散熱形式及條件等等來綜
合考慮的.

各位,我還是想看看大家的見解!
