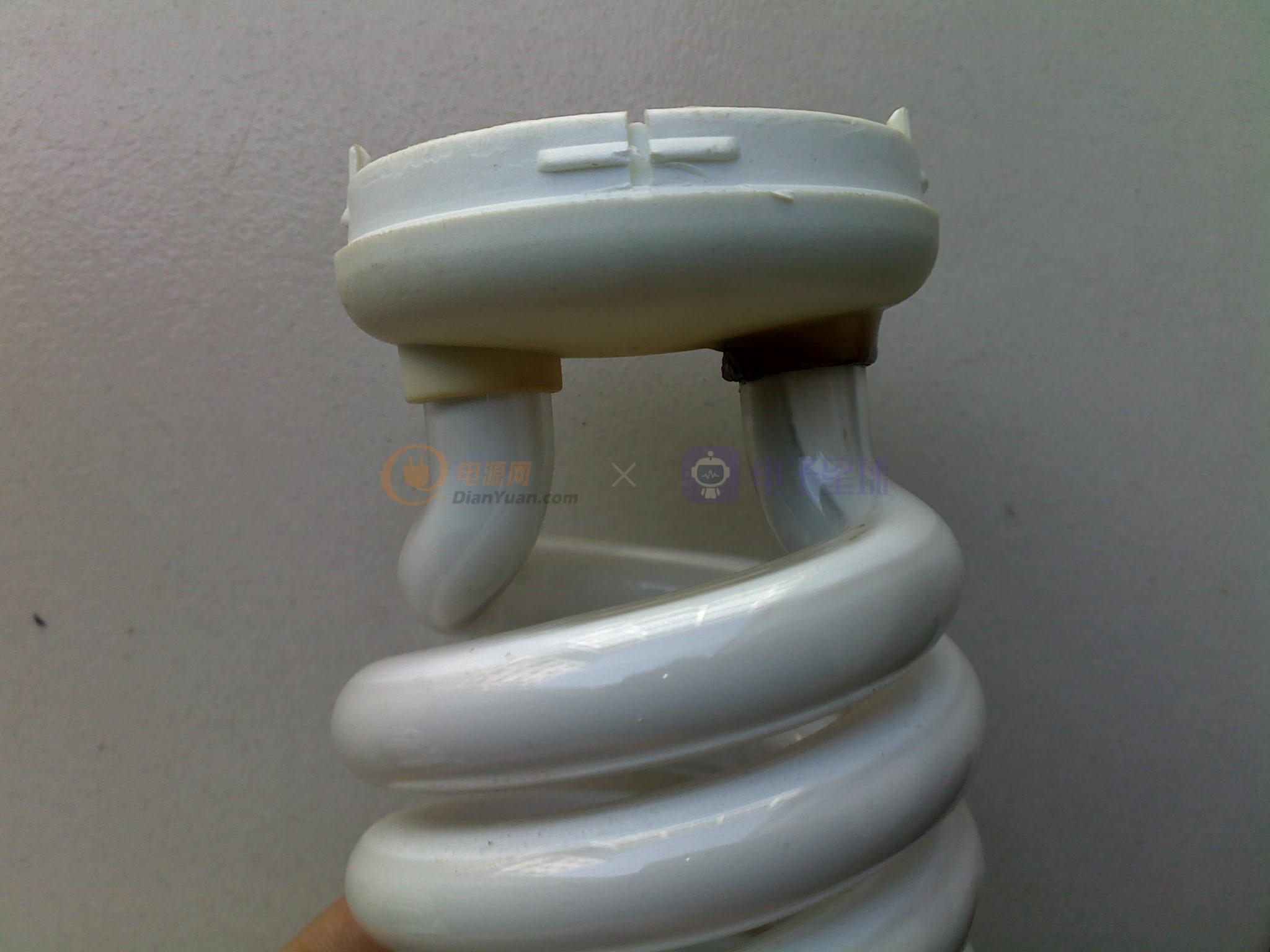

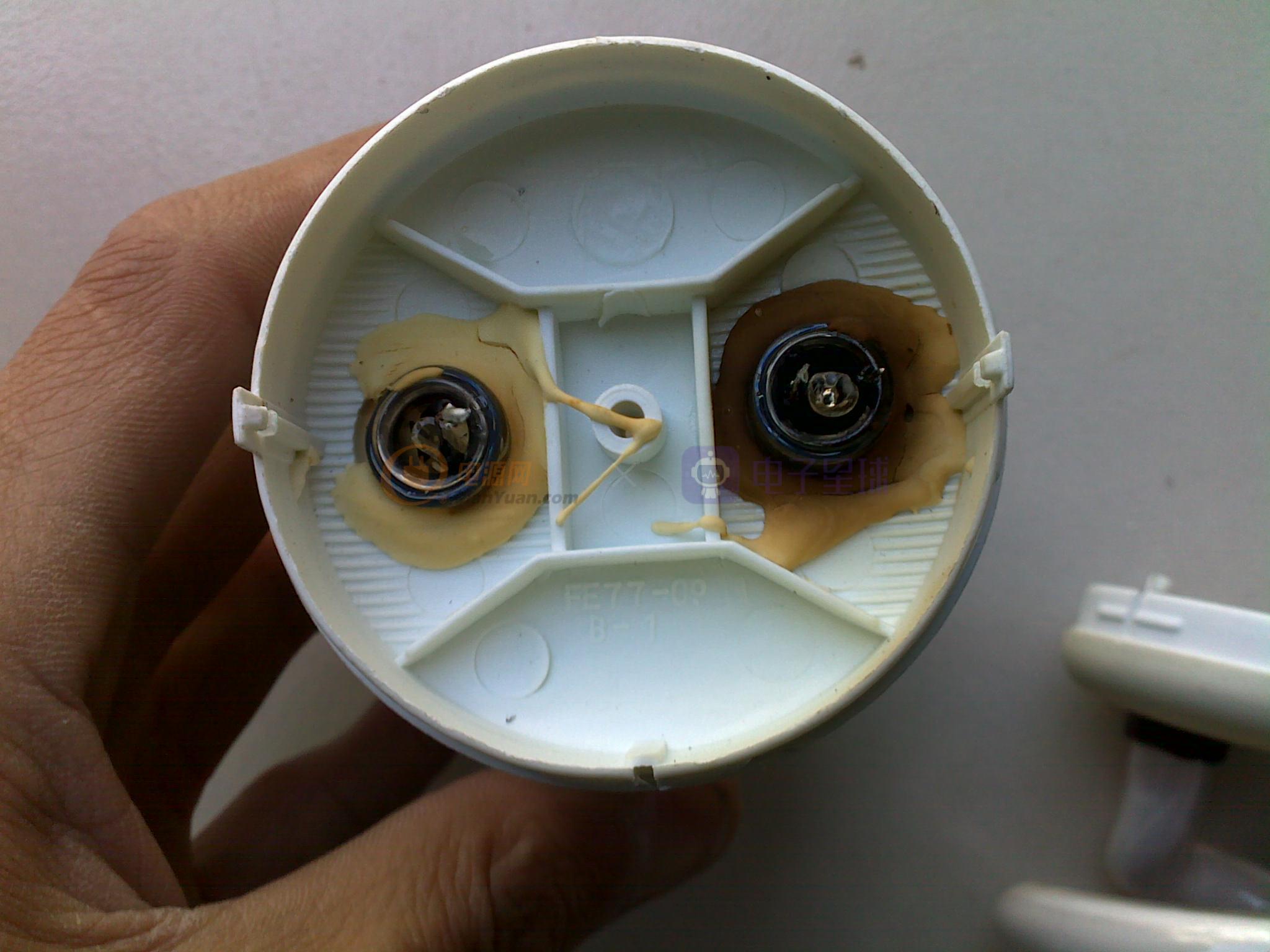

好像燈管有漫漏

謝謝你的指點，我在想會不會和鎮(zhèn)流器有關(guān)。我反復檢查了這些鎮(zhèn)流器，全是好的。用電子鎮(zhèn)流器分析儀初步的測了一下相關(guān)的參數(shù)如：電子板的損耗，毛管的啟動特性，管壓，管流，燈絲電流等參數(shù)沒有問題（燈絲電流110MA），我真沒弄懂5個月會點成這樣。客戶反映是裝在筒燈中的，長期照明使用。

可能是因為現(xiàn)在燈絲都是三節(jié)絲做的，溫度高了引起的慢漏。你注意下打火花不亮的燈管燈絲是否斷了。

節(jié)能燈的通病，先黑頭，然后啟動時閃爍燈絲發(fā)紫光，光衰，陰極溫度升高，再斷絲，完蛋。很多廠就是這樣死的。原因有二：1燈管陰極燈絲質(zhì)量太差，2電子板跟燈管沒有匹配好

這個我見的多了，原因只有一個，燈絲分解不良，燈管制造的問題。這種燈管初始點亮的時候會發(fā)現(xiàn)電子粉分解不好的會有紫色輝光放電產(chǎn)生，電子粉濺射嚴重，沒多長時間電子粉就會耗盡，燈管啟輝困難，燈絲溫度急劇升高，燒熔塑件，燈絲斷了還是好的，有的甚至使玻管軟化，關(guān)燈冷卻后就會有裂紋產(chǎn)生漏氣。我一直是這樣認為的，歡迎高手拍磚。

我們原來做的是夾封工藝，是封入燈絲之前在燈絲涂敷電子粉，然后給一定電流使其中的溶劑（包括穩(wěn)定劑）分解，剩下純凈的電子粉，如果其他成分分解不徹底，就會有上述情況（我的判斷）。我沒做過芯柱的工藝，不知電子粉是何時涂敷的，不知道采用怎樣的方式分解的。不過出現(xiàn)這種情況肯定是和鎮(zhèn)流器設計無關(guān)的。

分揀太費時費力了，我們一般在封燈絲之前，燈絲須全檢的，涂敷位置不好的，表面不規(guī)則圓潤的，分解不良的都須剔除。分解不良的顏色偏深，分解好的是接近粉白色，做成燈后就不容易了。正如上面說的，就是啟動的時候，分解不好的一段燈絲附近有嚴重的輝光放電現(xiàn)象產(chǎn)生，但啟動后就很難發(fā)現(xiàn)了。不過這種毛管會出現(xiàn)早期黑頭，你可較大基數(shù)批量抽樣做開關(guān)試驗，判定該批次是否有問題，如該批次有問題，就只能逐一全檢，逐一點亮就太費時費力了。如果自己做毛管就及時反饋前面工序，及時糾正。如果外購毛管的話只有反饋信息或?qū)⒃撆握{(diào)換或退貨處理吧。

燈絲的工作電流是不是正常的？

燈絲對應電流是如何確定的呢？計算還是詢問燈絲提供商呢？

你好！你認為在220v測得的燈絲電流是110ma時，那在190v，240v時候的偏差會有這樣致命？老兄沒有這樣懸吧！用正常的毛管測管流都是十分正常的對稱電流。

如果是我設計的話，我會把諧振電容調(diào)到303左右，電解用5.6uF，燈絲電流調(diào)到150—160mA左右，這個問題可以解決。看了你的描述，不是燈管問題。你可以試試，實驗成功的話，聯(lián)系jsbnzm@163.com 會給你滿意答案。
