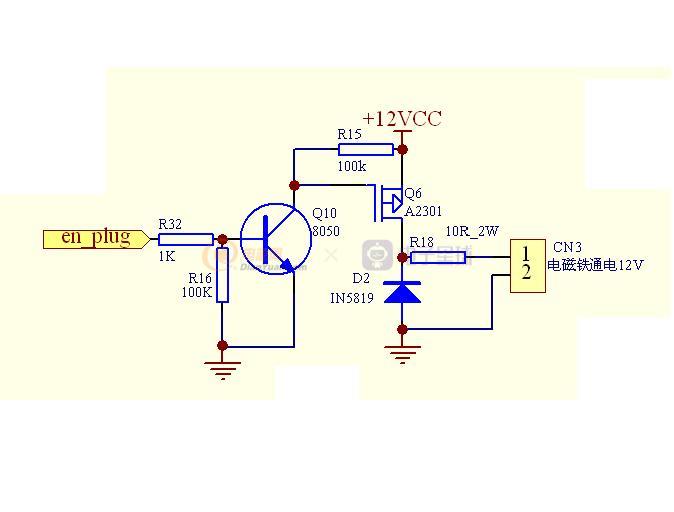

向各位高手請教一下有關MOS管導通問題。在上圖的電路中在驅動en_piug給低，關斷三極管，同時關斷MOS管，但是用萬用表測到MOS管的G極、S極同時有12V的電壓，D極有18mv電壓，既然MOS管已經關斷，為什么D極還有電壓存在？？
有關MOS管2301導通問題
向各位高手請教一下有關MOS管導通問題。在上圖的電路中在驅動en_piug給低，關斷三極管，同時關斷MOS管，但是用萬用表測到MOS管的G極、S極同時有12V的電壓，D極有18mv電壓，既然MOS管已經關斷，為什么D極還有電壓存在？？
全部回復(7)
正序查看
倒序查看
@lantianwcx
1：線路干擾；2：萬用表測試點選取不對；3：電磁鐵電阻很大，2301漏電流在電磁鐵電阻上的壓降。
我在測量的時候已經把電磁鐵斷開了，工位CN3是空的，沒有接任何元器件。所以排除第3點。測試時是把用萬用表直接放在MOS管的D極上測了。所以第2點也可以排除。第一點的話我沒辦法證明，但是走線很簡單，是雙面板，在板底有覆銅，銅連接地錢的，整塊板的輸入電源是12VDC，這樣也會影響到MOS管不能完全關斷嗎？還有就是MOS管在電路中容易擊穿，有時只是用手拿了一下MOS管就是導致MOS管不良，是2301MOS管都會這樣，還是我用的MOS管是劣質品？？請問一下一般的萬用表能測到幾百UA的電流嗎？？非常謝謝！！！！
0
回復
@ni_11199
我在測量的時候已經把電磁鐵斷開了，工位CN3是空的，沒有接任何元器件。所以排除第3點。測試時是把用萬用表直接放在MOS管的D極上測了。所以第2點也可以排除。第一點的話我沒辦法證明，但是走線很簡單，是雙面板，在板底有覆銅，銅連接地錢的，整塊板的輸入電源是12VDC，這樣也會影響到MOS管不能完全關斷嗎？還有就是MOS管在電路中容易擊穿，有時只是用手拿了一下MOS管就是導致MOS管不良，是2301MOS管都會這樣，還是我用的MOS管是劣質品？？請問一下一般的萬用表能測到幾百UA的電流嗎？？非常謝謝！！！！
你在測量時把電磁鐵拿掉那這個值就是正常的了，該是2301的正常漏電流（nA級）引起的，如果你接上電磁鐵就沒有電壓了。現在的數字表靈敏度都很高，電壓擋內阻都是兆歐級，nA級的電流會有可觀的讀數。MOS是很怕靜電，尤其是小功率的，不接地的電烙鐵焊接極壞。d但你現在的電路是好的。一般的萬用表都有200uA檔.
0
回復
@a364796575
我也試過這個電路 不過我測出來D級電壓沒什么變化接近12V 我從en_plug輸入一個PWM信號MOS管G級也有高低變化 那么MOS管應該是導通關閉交替變化 為什么D級電壓還是12V左右變化零點幾伏？求解
2301失效原因：
一般來說2301的GS耐壓最大真實值約±14-16V，規格書極限是±8V，超過這個電壓值的話2301永久損壞，可承受的電流幾乎為0.所以不建議樓主用12V直接去驅動2301.
D極18MV電壓原因（理論分析，數值為假設值，僅作參考）：
樓主的線路中實際施加到D極的電壓是通過S-D之間的漏電造成的，2301在12V的時候的漏電在2-20NA之間，經過高溫焊接后的漏電會大一點，暫時理解為S-D之間存在一個最大約600M的電阻。再來看看我們的數字萬用表，雖然測試電壓時候的吸收電流比機械表小了幾萬倍，但是還是不可避免存在吸收電流的問題，也就是阻抗了，當測量12V電壓的時候，吸收電流大約是200NA，等效為一個6M的電阻，那么我們在這個時候測量D極電壓，得到的數值大約在12MV左右的電壓，這個電壓實際是兩個等效電阻分壓后的電壓。
OK，2301懷疑不好的話聯系我13516504750，用下我們家的，90億產能本土44年品牌。
