請教-60V如何用TL431和PC817穩壓

LV.2

2010-02-01 11:17

@中共中央

加穩壓管就可以啦

請問可以給一下電路圖嗎？不知道穩壓管應該接哪里

回復

tiny2010

LV.3

2010-02-01 15:04

@maburabu

請問可以給一下電路圖嗎？不知道穩壓管應該接哪里

串聯在431c極端吧

回復

子樂1

LV.5

2010-02-01 15:11

tl431穩壓大約在2.5-5v做 -60v壓力比較大建議考慮別的！

回復

LV.2

2010-02-01 15:51

@子樂1

tl431穩壓大約在2.5-5v做 -60v壓力比較大建議考慮別的！

要求是3842做反激開關電源輸出-60V，請大俠教教我還有什么方法　

回復

hfzzp

LV.2

2010-02-02 06:23

@maburabu

要求是3842做反激開關電源輸出-60V，請大俠教教我還有什么方法　

輸出--60V把輸出極性反下不就行了？

回復

LV.2

2010-02-02 10:40

@hfzzp

輸出--60V把輸出極性反下不就行了？

就是搞不懂60V那么高的電壓怎么穩，輸出-60我知道怎么弄

回復

LV.8

2010-02-02 11:46

@maburabu

就是搞不懂60V那么高的電壓怎么穩，輸出-60我知道怎么弄

我可以做到的，我按下圖做到了150V，你自己試試看

回復

LV.8

2010-02-02 11:47

@shayu1000

我可以做到的，我按下圖做到了150V，你自己試試看[圖片]

431最高電壓36V，實際使用的時候穩壓管根據需要來取值

回復

LV.10

2010-02-02 12:30

@shayu1000

431最高電壓36V，實際使用的時候穩壓管根據需要來取值

實際可以把取樣電阻直接接在輸出端而不是穩壓管后取樣，這樣可以避開穩壓管的溫飄和誤差，精度高些。

回復

LV.8

2010-02-02 12:45

@st.you

實際可以把取樣電阻直接接在輸出端而不是穩壓管后取樣，這樣可以避開穩壓管的溫飄和誤差，精度高些。

但是我把取樣接到輸出上時，就沒穩壓效果了

回復

LV.10

2010-02-02 13:23

@shayu1000

但是我把取樣接到輸出上時，就沒穩壓效果了

估計是分壓電阻算錯了，得加上穩壓管的穩壓值才行。

回復

LV.8

2010-02-02 13:46

@st.you

估計是分壓電阻算錯了，得加上穩壓管的穩壓值才行。

用的1M可調，但是電壓不會變

回復

LV.10

2010-02-02 13:51

@shayu1000

用的1M可調，但是電壓不會變

不會吧，我一直都是這么用的。

回復

LV.2

2010-02-02 14:58

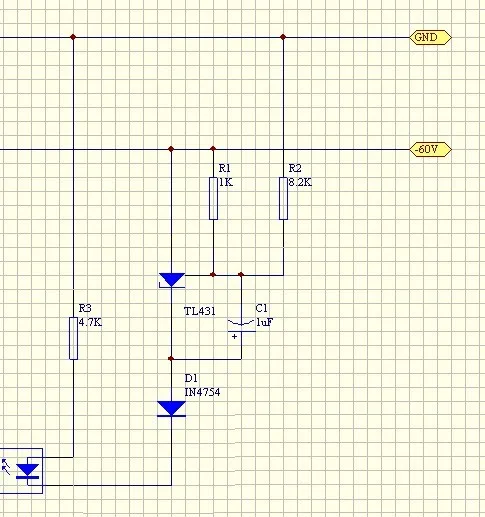

我現在用TL431加了一個39V穩壓管，但是電壓卻在45V不動了請問是什么原因造成的？電路如圖

回復

LV.10

2010-02-02 15:58

@maburabu

我現在用TL431加了一個39V穩壓管，但是電壓卻在45V不動了請問是什么原因造成的？電路如圖[圖片]

431的分壓電阻錯了，照這個分壓值，431早就導通了，輸出電壓限制在了穩壓管穩壓值+光耦壓降+431飽和壓降。

回復

LV.2

2010-02-02 16:07

@st.you

431的分壓電阻錯了，照這個分壓值，431早就導通了，輸出電壓限制在了穩壓管穩壓值+光耦壓降+431飽和壓降。

就是說TL431的分壓值仍然是2.5*(1+R2/R1)，而不是39V+2.5*(1+R2/R1),所以我的R2應該取23K？

回復

LV.8

2010-02-02 16:31

@st.you

431的分壓電阻錯了，照這個分壓值，431早就導通了，輸出電壓限制在了穩壓管穩壓值+光耦壓降+431飽和壓降。

之前我也是用此類方式，用的1M可調電阻，但是電壓不能調，當分壓電阻接在穩壓管后面時就可以了

回復

LV.8

2010-02-02 16:32

@maburabu

就是說TL431的分壓值仍然是2.5*(1+R2/R1)，而不是39V+2.5*(1+R2/R1),所以我的R2應該取23K？

第一個算法是對的，穩壓管是給431分壓的，跟取樣沒關系的

回復

LV.10

2010-02-02 16:39

@shayu1000

之前我也是用此類方式，用的1M可調電阻，但是電壓不能調，當分壓電阻接在穩壓管后面時就可以了

那有沒有個合理的解釋呢？

回復

LV.8

2010-02-02 16:41

@st.you

那有沒有個合理的解釋呢？

沒辦法解釋，所以才改了線路

回復

LV.10

2010-02-02 16:41

@maburabu

就是說TL431的分壓值仍然是2.5*(1+R2/R1)，而不是39V+2.5*(1+R2/R1),所以我的R2應該取23K？

盡管試試，不過首先要考慮431有個靜態的工作電流，也就是要有一個偏置電流，是不能流過光耦的，在光耦上并聯一個電阻，1K或更大些，讓431先工作起來。

回復

LV.8

2010-02-02 16:43

@st.you

有并1K 的沒什么效果，放假了，也不想去搞那些了，只是把我的經歷拿出來聊聊

回復
