第一個圖是我從調的,第二個是炸機時的參數.我測了兩個波型時的三極管溫度差不多,

IE波形吧(應該是用模擬示波器測試的兩端電壓),看波形高壓會死燈,還要努力.三極管的溫度不高,同樣會死燈的.

能仔細說下嗎

你是說那個圖高壓會死燈

三極管的溫度也不低呀,溫升有20多度這正常嗎

你好!我來說兩句,有的把高溫時的死燈說很眩,調這樣又要調那樣,還來對比什么波形,也有很多朋友也在本論壇上發表嗰相關的文章,我也仔細的看了,很多都沒有什么實際的意義,反而把調燈說的很復雜,根據我的經驗,若常溫下三極管的溫度沒有異常,只是在高溫的時候才出現,你應看看扼流電感的磁芯的選材的氣隙是否不合理,還有就是燈的實際功率是否過高,以前我在調試12管徑的全螺的時候就出現了你這樣的問題,什么都好就是過不了高溫實驗,后來又在論壇上請教師傅,到最后是燈管的實際功率做的太高了.目前市場上的很多燈管的實際功率都達不到,而且在高溫時可能燈管的管壓變的不穩定.后來將實際功率降了2W,一切OK!希望我的這些實際經驗能幫到你.

我的燈不是高溫死是長溫死的,我的15W的三極管溫度有差不多30度了(溫升)波損耗有1.8W.這樣算正常嗎

現在是有的燈管漏氣,有的燈管是好的,好燈管測試參數一切正常,真不知是燈管的問題還是板沒調好.

請高手出來指點下先謝了

高手都去泡MM了呀.自己先頂下

這樣看來你的電路就有問題了.一般來說三極管的絕對溫升要控制在15-20度,而且兩管的溫差越小越好(1-2度),按你說的來看應是電路參數優化的不好.

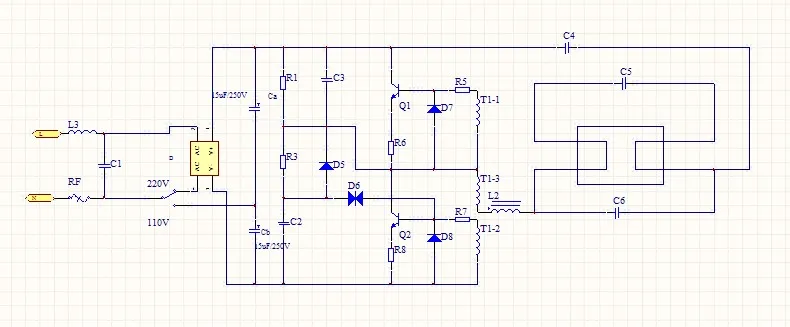

能說具體一點嗎,先謝謝了,對了大俠你們用T2 4T OD45的管做多少W呀500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3438581261538547.jpg');}" onmousewheel="return imgzoom(this);">

還有這管的管壓有170V,有點不好啟動.新燈管多開機幾次就黑頭,我懷疑燈管也不是很好.現在的室溫是17度多點,我測三極管的溫度有47度多(13002 TO-92)輸入14.8W,輸出13W.損耗是1.8W,波型就像上面圖1.功率穩定后常壓開關沖擊老是死燈,頭痛呀

上圖參數是B極電阻10R,E極為1R,阻流圈為4.5MH,C5 102 C6 152

管壓太高了,應是在90-100V間吧.看波形,圖1是正常的波形喲.

為何不加CE二極管?我個人認為這個電路應加CE,BE反而可以不可喲.個人看法!

三極管溫度太高了吧?你得把上下管的IE波形同時測試出來,看是不是三極管的損耗太大喲?

但我的損耗才1.8W呀,也不會很高呀
管壓是170沒錯,今天我拿了幾十只新燈管來測,只要開機一次就黑頭,同家的樣品燈管就不會這樣

那就比對一下燈管的參數啊.燈絲電流是多少?

你得把輸出參數貼出來才能分析.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3438581261637644.jpg');}" onmousewheel="return imgzoom(this);">

1.8W?從哪里算出來的?

不好意思上圖是改了參數后測的

你的波峰比也太高了吧,低功率因數應在1.7以下,是不是電解小了

磁環匝比改改,或燈絲電容改大試試

三極管用吉林華威的，我的燈絲冷阻是12歐的，不是主輔絲。磁環是6*3*3     4：9：4的.在常壓下死燈。管壓是在140-150左右。只是在殼內溫度穩定后（在約80度左右）做NO/OFF會死燈。當我把磁環換成4：3：4后管壓在130V　左右但是低溫又啟動不了（0度以下）。還有驅動不足怎么從波型上看出呀，謝謝高手回答。

同時看三極管的CE電壓電流波形，特別是異常出現時候的，也許你就明白了

磁環我現在用4:4：4的NO/OFF時還是會死燈

它是在ON/OFF瞬間就死的，等殼內溫度穩定后做ON/OFF的話燈就會不定時的死。
