邏輯供電要配合信號部分的電壓.跟MOS驅動部分供電不一樣,需要注意.
如果信號部分是5V供電,那么2110的邏輯部分供電也要5V.如果是做高頻正弦波逆變器,那么自舉電容的容量應該按低頻頻率算,比如,做50HZ逆變器,自舉電容就應該按50HZ工作的頻率算.
其它的,好像沒多少講究. 85331260761361.pdf 85331260761390.pdf 85331260761408.pdf

謝謝st.you 兄,做了比較詳細的回答.

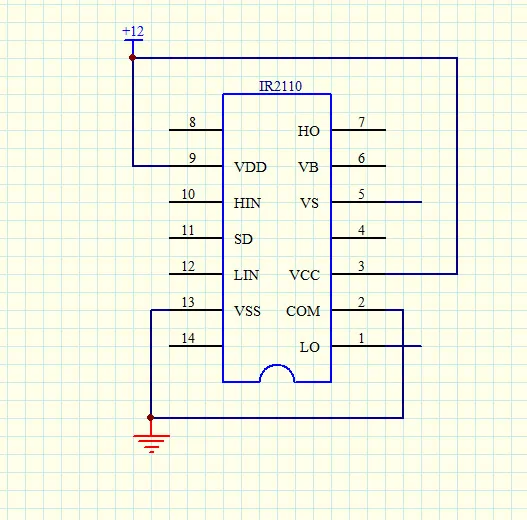

如果前面信號部分的電壓為12V,MOS管驅動部分的電壓也為12V,那么9腳和3腳是否可以相連而共用一個電源?
再則,如果信號部分和MOS管驅動部分是共地的,那么,13腳和2腳是否可以一道接同一個地?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3379261260766140.jpg');}" onmousewheel="return imgzoom(this);">

還有,自舉電容的計算好象很復雜,如果高頻波頻率在20K左右,驅動部分的工作電壓在12V左右,那么自舉電容的經驗值大約是多少?

如果前面信號部分的電壓為12V,MOS管驅動部分的電壓也為12V,那么9腳和3腳是可以相連而共用一個電源.
如果信號部分和MOS管驅動部分是共地的,那么,13腳和2腳是可以一道接同一個地.

如果高頻波頻率在20K左右,驅動部分的工作電壓在12V左右,那么自舉電容的經驗值大于33UF就可以了,我用的是47UF,二極管要用TRR盡量小的如HER、UF4007之類

謝謝lizlk 老師的回答,因為我在論壇中看到很多人在用IR2110時,不是發熱就是燒掉,所以我有點擔心.

還有,布線好象也要很講究!老師有沒有這方面的經驗?

2110非常容易燒掉.
布線的原則就是電流通路不要和信號回路弄在一起,比如:下橋MOS的GS線要從1.2腳出去,到MOS的GS,特別是S線,不要和H橋的功率地大范圍連在一起,接在S腳上為好.
總之全部使用:“開爾文”連接.

老師有沒有截圖讓我參考一下,“開爾文”是什么,請教了!

是不是這樣的?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3379261260771190.jpg');}" onmousewheel="return imgzoom(this);">

G極應標在下面

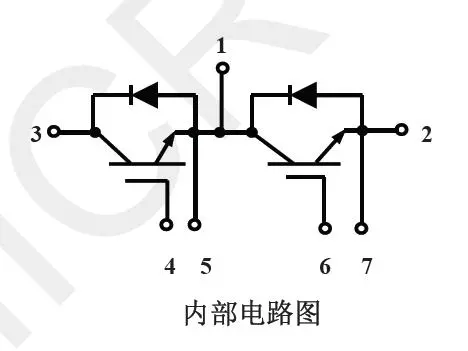

呵呵,最直接的,就是參考IGBT模塊內部的接線.如下圖

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3080941260771319.jpg');}" onmousewheel="return imgzoom(this);">

從上面可以看出GE的線和功率回路的線分開了,所以我們的外驅動也這樣來就很好了.

正解!

謝謝老師了,又學了一招.

恭喜你有了一顆星,升為高級工程師!

我不懂怎么給人加分,早知道,我也給你加!

呵呵,謝謝老壽先生,要加分,必須是要發出一個求助貼,在發表新話題的下面一個按鈕,呵呵,這樣才能加的了.

各位師傅!!我用IR2110做的驅動全橋,加后級濾波電感后,母線電壓在200V時輸出正弦波畸變,母線電流逐漸增大,此時電感有聲音.我懷疑電感飽和,但在更換電感后還是沒有改善.斷開后級LC濾波,母線電壓在340V時,后級空載電流5MA.請教各位師傅到底是什么原因引起這種現象的.(電感我是用鐵硅鋁的.)

終于知道怎么給分了,哈哈,下次我發帖求租到時捧場哈

再請教一個問題:如果IR2110燒了,會不會燒前面的其它元件?

2110燒了,前面的80%的機率會損壞前面的芯片,呵呵.

痛苦啊,看來還是用250吧!如果前面的8038燒了,要15元錢一塊呢!

2110我也剛剛接觸,不清楚,麻煩lizlk老師指點,我也想知道

老壽先生,呵呵,既然都用了250了,干脆用個隔離電源,給H橋驅動供電,那樣更加爽.

還有我看了8030輸出的正弦波也不漂亮,用單片機做個DDS合成正弦波應該比8038漂亮好多好多.

各位師傅!!我用IR2110做的驅動全橋,加后級濾波電感后,母線電壓在200V時輸出正弦波畸變,母線電流逐漸增大,此時電感有聲音.我懷疑電感飽和,但在更換電感后還是沒有改善.斷開后級LC濾波,母線電壓在340V時,后級空載電流5MA.請教各位師傅到底是什么原因引起這種現象的.(電感我是用鐵硅鋁的.)

哈哈,lizlk 總工,用單片機做正弦波我的大大的不懂啊,你能給我一個電路和程序嗎,哈哈.

改天吧,我一定寫個拉上來,呵呵.

好，先留個腳印吧

如果頻率較低的時候，自舉電容是不是就不用太大了？？比如50Hz－200Hz的時候？Vcc工作電壓在12V

這樣說的話，豈不是要上百uF了？對自舉電容的電壓有什么要求么？

把原理圖發上來大家一起幫你看看吧
