你是用555驅動的嗎

上電路圖

搭車同問:我的也是,用的是漁公的四硅圖,104的那個電容要加到22uF才能關斷,感覺104的電容好像小了傳送給變壓器的功率不夠,現在的問題是可控硅頻率和555振蕩的頻率不同步,也不穩一亮一低的,變壓器是嚴格按照漁公說明的規格繞的,絕緣無問題,電壓550V左右.大師們幫忙分析一下.另誰有成熟的四硅圖麻煩給一套jhoutrewe@163.com謝謝啦

我的帖子里有

昨天把全橋改倍壓硅直通,是不是電感沒繞好

可能可控硅耐壓不夠

我的也是仿漁公的四硅圖,和mrshao 朋友的情況一樣,直通.把104換顧4.7U的就正常.我用以前的一個555驅動同一們變壓器可正常調頻.不知怎么回事????

簡單,搞個小磁環,4匝*1 ,3匝*4 用104.

可控硅的觸發電流、電壓不一樣,如果觸發變壓器輸出的電流太小可能會造成觸發電流大的可控硅不導通,四硅電路不能翻轉就會直通.

昨晚搭了一個魚公的四硅,通12伏電,帶燈可以.不知前級變壓器輸出的電壓多高好,用倍壓整流還是橋式整流,慮波電容用多大,請高手指點,多謝.

要根據前級輸出功率確定電壓

回樓上大師,看過您那四硅的帖,也曾想用4047驅動,無乃本地沒有賣的磁環也不好找所以正想向您請教幾點:
1.磁環可不可以用兩只EE19變壓器代替;如可以繞組參數需不需要改變
2.4047輸出接圖騰的方波可不可以用3525輸出的方波我以前用3525做過200Hz輸出很穩定
3.4047方波占空比和頻率是多少,如果可用3525的話調節頻率占空比也會改變對硅的輸出會有影響嗎
望大師不吝賜教,我第一次做四硅,見笑了.另我實用的是TYN1225

可以正常關斷的,1225 用104

用555 也可以,那個驅動變壓器和電容要搭配的好,變壓器匝數少些,就容易飽和,用104就行了,用小電容基本不會受到555調頻時,占空比也變的影響.

哦 ,抱歉了,是要回第8貼cocoom 朋友的,跟錯了.編輯說明一下


這個情況是觸發變壓器的電感量偏低了 ,所以要用大的電容推.104用在EE型的磁芯一般可以,用小磁環的時候電容要加大.

怎么 你發了兩個貼嗎 .一般是觸發變壓器不良,如果試加大觸發變壓器的耦合電容無效的話,換了就行了.

可以用兩只EE19變壓器代替磁環,繞組參數不需要改變.
用4047做四硅推動比3525好

我再繞一變壓器試一試

老兄與我的見解正好相反,我覺得電感量小,就要用小電容(前提是能驅動硅的情況下)電容過大,電感很容易飽和的.
還有,小磁環怎么就不能用104?我就用了.

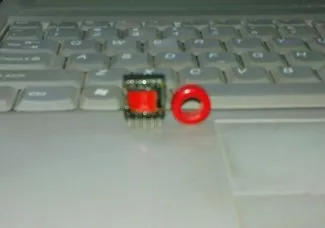

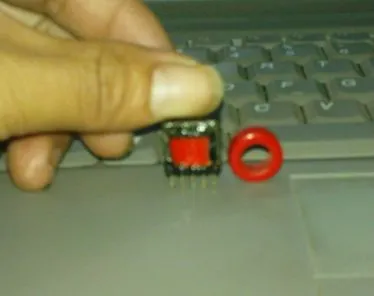

哦  ,是這樣嗎.能正常驅動自然要選小電容的,要不,直接上一個1000UF的,豈不沒有選電容的煩惱了,呵呵....我說的只是自己玩機的經歷,也不曉得對錯.我當時用的就是圖片里的觸發變壓器,應該和漁工鳥用的一樣吧,不加圖騰驅動電容103到104 都可以用.后來也出現樓主說的情況,就找個差不多大小的磁環(電腦主板上的那種綠色的,紅色電感量較低沒有用,)按一樣的比例繞了一個,上機發現電容要用到10UF才觸發正常,忽略測一下,磁環電感小了很多.而后得出電感太小的話電容要適當加大.小磁環也有大小不同材質感量也有上的區別,不好一概而論, 我用只是跟拇指甲一樣大小磁環,不上到10UF就有關不斷的現象.


哦 ,補充一下,用的是IC是555
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/481331260533051.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/481331260533060.jpg');}" onmousewheel="return imgzoom(this);">

我把 jswbx 老師關于四硅機的貼和zsst陽剛師傅的話貼著里,大家一起學習

http://bbs.dianyuan.com/topic/530878

以下是陽剛師傅的回帖話


吃魚太遠了呵呵,我來告訴你一下(用錢買不到的經驗,免費奉獻)
1.頻率和脈寬的配合一定要好,橋4硅工作的脈寬為50%最好,也就是說導通2硅和不導通2硅工作時間一致,網上常用的555電路是不好的,因為調555頻率時脈寬也隨著變化,頻率越高,導通兩硅和不導通2硅工作時間相差越大,大到一定程度就會直通,所以用555做的話頻率做不高,一般555的頻率《40HZ,即輸出頻率《80HZ為好
用4047就不一樣了,4047在高頻和低頻都控制脈寬在50%,所以頻率可做高,一般做到75HZ即輸出頻率最高150HZ為好.
2.推動變壓器和推動電容的選擇,555和4047輸出是方波,要推動可控硅,必需要加推動電容來獲得尖脈沖.電容的大小影響到推動硅的幅度和脈寬,常用1225,610等小硅,選1薇法左右即可,大硅選10薇法左右即可.
推動變壓器匝數也很重要,選擇不好,也很易直通,首先要選初級電感量,一般在200-300薇亨為好,EE13-16的磁芯一般在15-20匝,次級取2:1,3:1
即5-8匝為好,做好了的4硅機,在使用時,永不直通
3.關于倍壓電壓和輸出電容的選擇:橋4硅由于有輸出電容的沖放電,可將輸出電壓提高一倍,這是其它后級所無法相比的,奴果倍壓800v的話,4硅就是1600V輸出,前級功率不夠,那就成了趕魚機(有壓無流),前級功率夠,頻率控制不好,那就沉魚多,很多人說4硅機不好的原因在此,因此倍壓的選擇很重要,根據我試驗的結果,小功率機倍壓后400-500V為好,大功率機倍壓后600-650V為好,(有壓,有流)
輸出電容選擇很重要,頻率一定時,電容根據功率選擇,一般500W的機,電容在3-5薇法較好,1000W的機,電容在8-12薇法為好,頻率最高在《150HZ為好,具體調試在最高頻時,電容選擇在等于你機功率的80%-90%為好(4硅機基本輸出恒流,隨水阻變化不大,所以輸出功率可取大點),4硅使用時奴果機有頻顯,就很好掌握了,我覺得調好了的4硅機,比其它后級都好

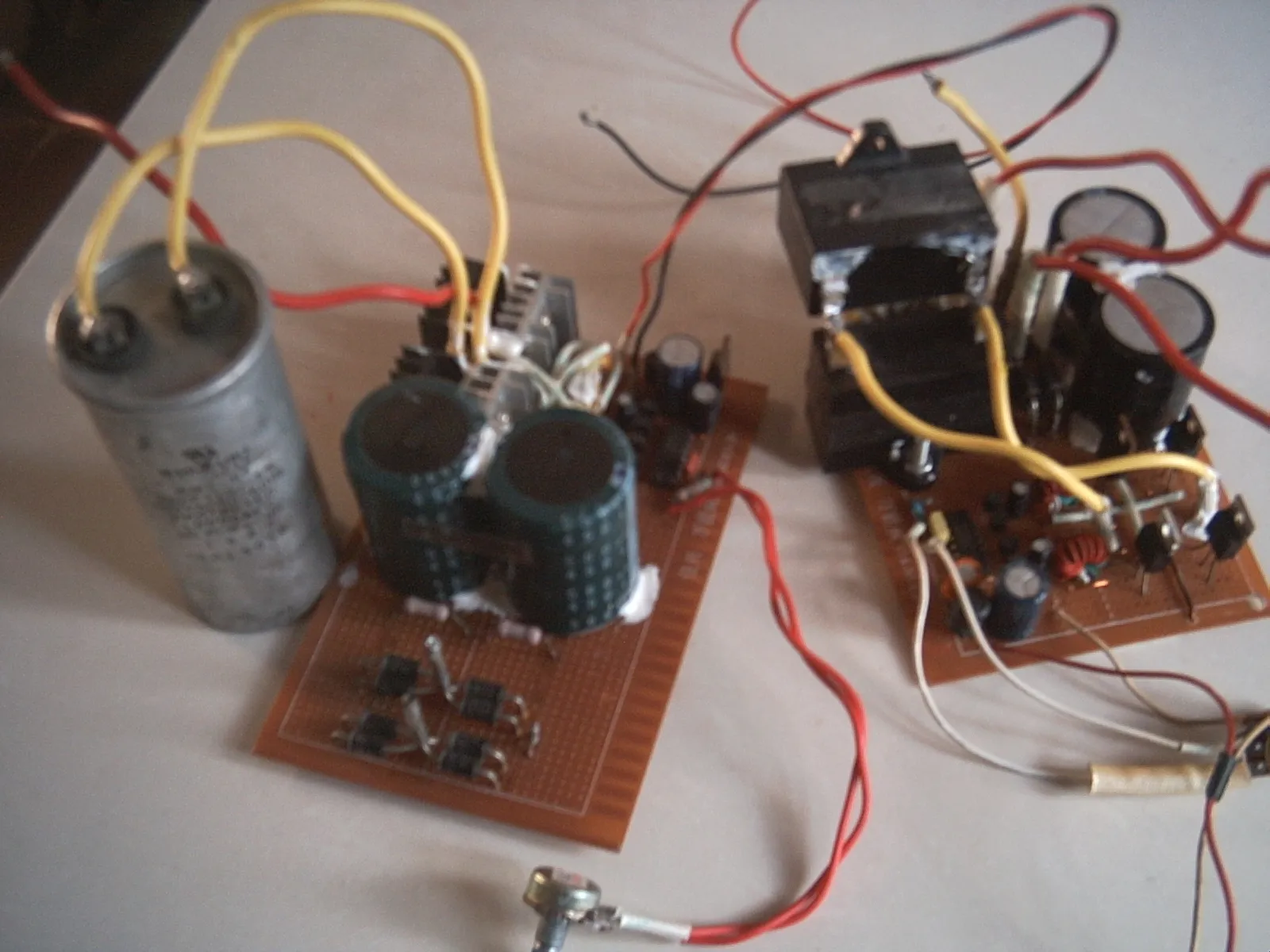

用節能燈里的小磁環做很好!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3637491260542065.jpg');}" onmousewheel="return imgzoom(this);">

我的也是555 ,你的磁環繞了幾匝的,我的磁環和你的差不多大PC電源上的.匝數只有4、3*4匝.
我以前也是用了幾UF的電容磁環繞了20、15*4匝,可當時用的是假1225,短路就壞,還壞555.后來就用了104,才不壞555了,我現的500WJJ,頻率在30到120吧,電容是5.7UF不會直通,10UF我沒試過,怕JJ載不起.

初級我繞的20T,次級是8T.我想 要是磁環的感量小,按這個比例加多些圈數也可以.

買到劣質硅耐壓不夠,也會關不斷.頂 jswbx 老師

電視機的行推動變壓器改一下就很好啊!我的555 1uf 初級40匝.次極20匝×4

譚師父,說了好久了,最近都沒時間出去跑.下次天氣好的話,一定要來看一下你的作品,帶上我自己的家伙和你的稍微地PK一下,說不定還可以向你取點經.哈哈!

.

.

怎么發了那么多次呢?!
樓主說的情況我沒有碰到過,應該是和觸發變壓器有關,圖騰后的觸發電容104,224,334都可以用,如果相位沒搞錯的話就和硅有關了,硅的性能不一致就有可能出現那種情況.
