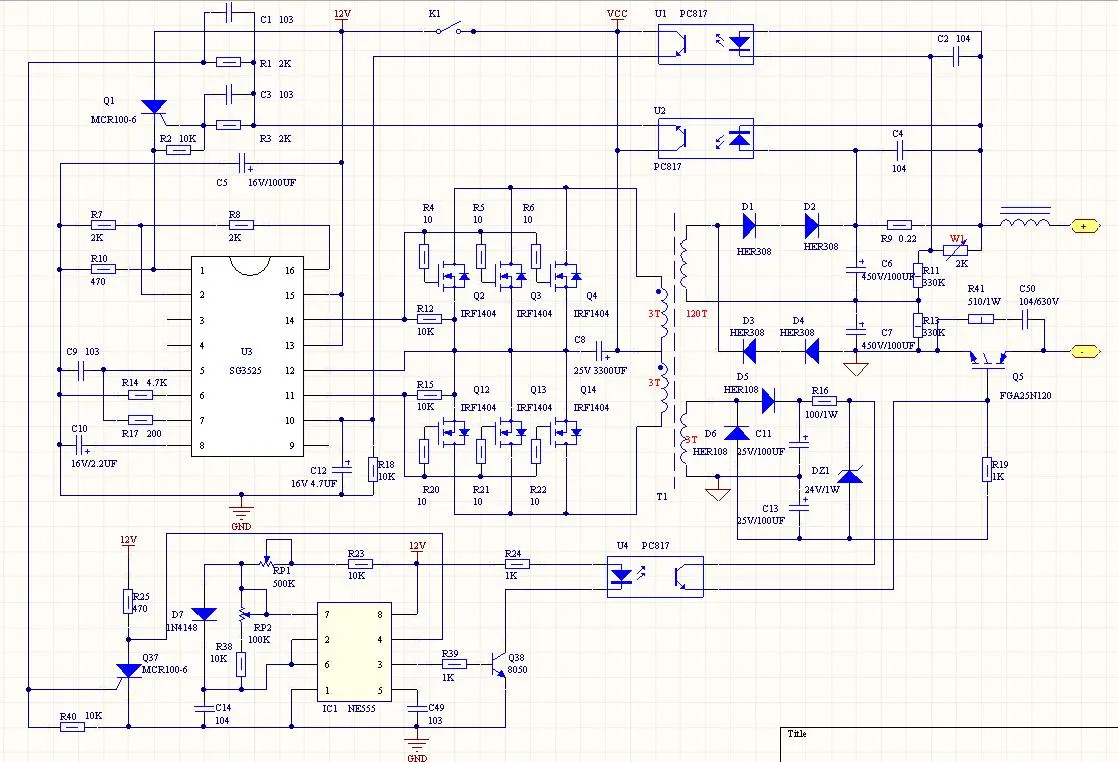

給你一個,轉至它人勞動成果,對原創者表示感謝500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3317061257044649.jpg');}" onmousewheel="return imgzoom(this);">

謝謝樓上的回復,我需要的是用兩個555調節的,兩個555的電路調頻調寬互不影響的,單個的多少有點影響.

以前收藏的網上電路,誰發送的我忘記了.

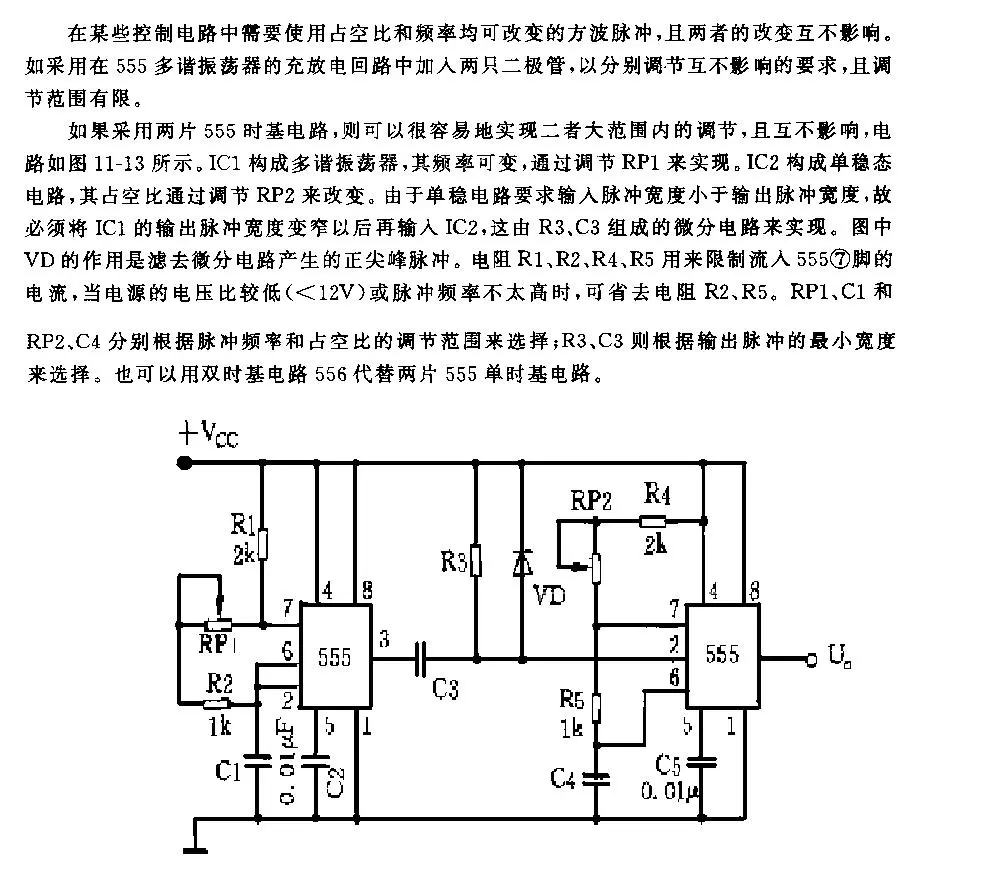

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3282661257047963.jpg');}" onmousewheel="return imgzoom(this);">

這是我以前用過的,波形很好,你試試看有沒有用處.調整互不影響,并且有一定的驅動能力,也可用556一個集成塊代用.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3659921257048272.gif');}" onmousewheel="return imgzoom(this);">

這多年前一個從美日翻譯資料上學到的,自己用過很不錯,具體輸出脈寬需要自己簡單算一下,很精確!前面普通555振蕩電路就可只要頻率控制參數落在調節范圍即可.

太感謝你們了,就是這兩個圖!!謝謝!

朋友注意這兩個圖的差別說明一下:第一個圖的第二個部分和第二個圖的第二個部分是不同的,第一個圖是積分型的,第二個圖是微分形的,所以第一個圖具有更好的抗干擾能力,第二個圖容易受外界干擾,我建議你還是用第一個圖,電源工作時不可避免匯入高頻窄脈沖,在這種情況下第二個圖會誤觸發造成可靠性降低,這就是為是么要用第一個圖的原因.

學習了,有沒有類似間歇震蕩的電路,我想做個充電器,高低頻混合脈沖充電電路

我是專搞電瓶的電子的,你說說詳細具體條件和要求我試試.

遇到師傅了,加QQ365181872,謝謝

師傅的確不敢當,能幫上你一定幫,說說條件看看!

兩級震蕩,低頻部分10-50K頻率可調,高頻部分200K左右占空比可調(可調范圍越大越好),在低頻輸出為高電平時出現高頻震蕩,低頻輸出低電平時高頻輸出也為低電平(高頻停振)

我明白了,不過我給你說一下電瓶的研究,電瓶經過大量研究,充電頻率在7-8KH時硫酸鉛鹽化分子結構處于諧振狀態,最容易分解,頻率過高和過低都會下降;溫度也是一個重要的指標40十多度是溶解達到最大升溫降溫都減小;也有用離子水處理技術的,不過雜質造成的漏電會很大,使用時間值得考究.另外即使處于最佳狀態由于硫酸鉛極難溶解,效果也是很低的,電路肯定能設計出來,但很多前人走過的路研究已有結果,恐怕會浪費你寶貴的時間,我一直認為在這種情況下,高檔次的充電器合理的科學使用電池對保護和延長電池使用壽命至關重要,大多人并不懂電池的科學使用,充電器如何科學合理設計并考慮非正常實際的使用方式一直是個最重要的問題.

大實話,這個要頂!

好圖

用556做的這個電路很有用,成本很低驅動強,它在驅動變壓器時調節脈寬,可以控制晶體管讓變壓器工作在最大輸出而不飽和狀態,使能量輸出最大化,調頻可以達到最佳捕魚頻率!

有人用這個做四硅橋后級么???????????

1和7腳不用也行?

請問說不是也是   你是不是搞電瓶修復儀之類的東西?

電瓶,電子設計都搞過

酒哥,有問題嗎?你也說兩句?小弟學習學習

沒問題,喊我酒哥挺好,要是用開頭的字  把哥  就慘了.


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3183501257132093.gif');}" onmousewheel="return imgzoom(this);">

VD1和R3干什么用的?555驅動還要上拉嗎?有沒有更多的相關資料?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3183501257133456.gif');}" onmousewheel="return imgzoom(this);">

能講詳細一下嗎高手們

問情師傅,請你幫忙計算一下第5帖的圖的參數,我想用來做JJ后級,驅動晶體管

頻率10-120


脈寬5-60


謝謝
謝謝
謝謝
謝謝
謝謝
謝謝
謝謝
謝謝


我知識很有限,,不懂這些東西,只會照現成的電路做

不好意思,我不會算,原來有公式,我不是做這一行的,也懶得去學習.

請別人算一下吧.

o

是也不是大師,您應該會算,幫幫


謝謝  謝謝
