protel dxp2004不需要裝網表，直接用“原理圖，PCB圖同步”就能
實現網表導入。但我的原理圖環境下，DESIGN/中找不到UPDATA PCB
這一項，這是為什么呢？

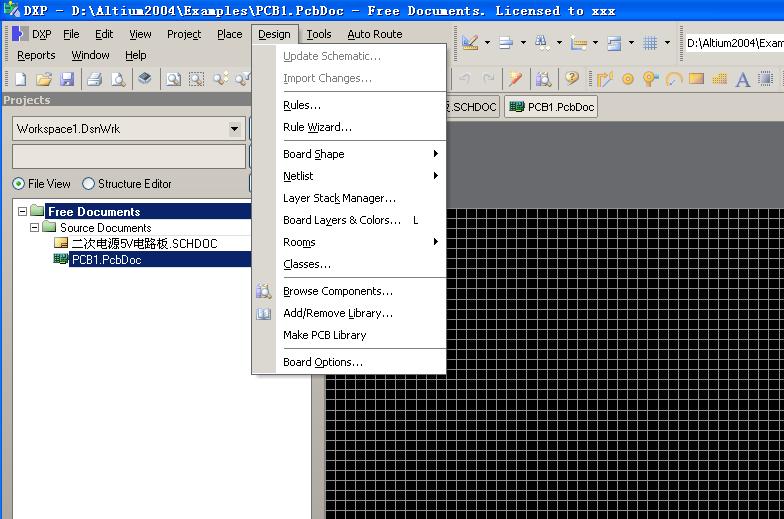

在PCB環境下，DESIGN/IMPORT CHANG--對話框無論如何都是灰色的，不能激活，是什么原因呢？這樣我沒法布PCB扳子啊，
另外工程的名字始終無法改動，只能是FREE DOCUMENTS 這是怎么回事呢？請大家指教?。。?
如下圖：
請教protel dxp2004布PCB板的問題
protel dxp2004不能用怎么回事啊？？？
protel dxp2004不需要裝網表，直接用“原理圖，PCB圖同步”就能
實現網表導入。但我的原理圖環境下，DESIGN/中找不到UPDATA PCB
這一項，這是為什么呢？
在PCB環境下，DESIGN/IMPORT CHANG--對話框無論如何都是灰色的，不能激活，是什么原因呢？這樣我沒法布PCB扳子啊，
另外工程的名字始終無法改動，只能是FREE DOCUMENTS 這是怎么回事呢？請大家指教?。。?
如下圖：
protel dxp2004不需要裝網表，直接用“原理圖，PCB圖同步”就能
實現網表導入。但我的原理圖環境下，DESIGN/中找不到UPDATA PCB
這一項，這是為什么呢？
在PCB環境下，DESIGN/IMPORT CHANG--對話框無論如何都是灰色的，不能激活，是什么原因呢？這樣我沒法布PCB扳子啊，
另外工程的名字始終無法改動，只能是FREE DOCUMENTS 這是怎么回事呢？請大家指教?。。?
如下圖：
全部回復(6)
正序查看
倒序查看
@skyfish
謝謝您的回復，但不明白，小弟的這個PCB1.PCBDOC就是用：FILE/NEW---新建的啊，而且就和原理圖二次電源5V電路板.SCHDOC在同一個目錄下啊，為什么不行呢？是否我的軟件裝的有問題，請大哥具體點講?。。?/span>

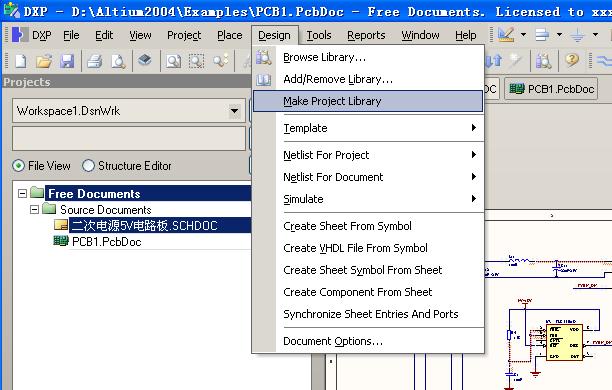

再請教，請問下圖中的FREE DOCUMENTS
以及SOURCE DOCUMENTS 如何改名字呢？
在什么地方什么命令？謝謝
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129037859.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129037868.gif');}" onmousewheel="return imgzoom(this);">
以及SOURCE DOCUMENTS 如何改名字呢？
在什么地方什么命令？謝謝
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129037859.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129037868.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@skyfish
再請教，請問下圖中的FREEDOCUMENTS以及SOURCEDOCUMENTS如何改名字呢？在什么地方什么命令？謝謝[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1129037859.gif');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1129037868.gif');}"onmousewheel="returnimgzoom(this);">
你需要先建立一個project文件：file/new/pcb project,然后將你的free documents中的兩個文件拖到新建的project文件中，然后運行：project/compile pcb project ，如果你的原理圖沒有錯誤的話就能轉成pcb 了
