再論13005做實際功率100W的可行性
2年不上電源網了,今天拋個5年前爭論不休的話題,看看還有多少磚頭咂.
全部回復(39)
正序查看
倒序查看
@hyc07081
量產2年產品基本物料一、整燈功率40W物料:電感EE25-7.5mH 磁環9:2:9(用兩個8×5×3磁環繞制) 三極管126-13003-1.3芯片(內有阻尼二極管為好) 燈管φ14.5-φ17-165mm\175mm 隔直電容104 燈絲電容682(最好用雙啟動電容472+332)b極電阻0.5歐 e極電阻1.2歐 be極加速二極管1N4148 二、整燈功率90W物料:電感EE30 三極管220-13005-2.52芯片 .........
關注中!!樓主請繼續!
0
回復
@hyc07081
量產2年產品基本物料一、整燈功率40W物料:電感EE25-7.5mH 磁環9:2:9(用兩個8×5×3磁環繞制) 三極管126-13003-1.3芯片(內有阻尼二極管為好) 燈管φ14.5-φ17-165mm\175mm 隔直電容104 燈絲電容682(最好用雙啟動電容472+332)b極電阻0.5歐 e極電阻1.2歐 be極加速二極管1N4148 二、整燈功率90W物料:電感EE30 三極管220-13005-2.52芯片 .........
我用的物料和第二種差不多,最高調到82W,在80°高溫電燈一個星期沒有滅,90W不敢嘗試啊.繼續關注,或者共同研究啊.
0
回復
@hyc07081
量產2年產品基本物料一、整燈功率40W物料:電感EE25-7.5mH 磁環9:2:9(用兩個8×5×3磁環繞制) 三極管126-13003-1.3芯片(內有阻尼二極管為好) 燈管φ14.5-φ17-165mm\175mm 隔直電容104 燈絲電容682(最好用雙啟動電容472+332)b極電阻0.5歐 e極電阻1.2歐 be極加速二極管1N4148 二、整燈功率90W物料:電感EE30 三極管220-13005-2.52芯片 .........
值得學習的好對象,史弟請多指教.
0
回復

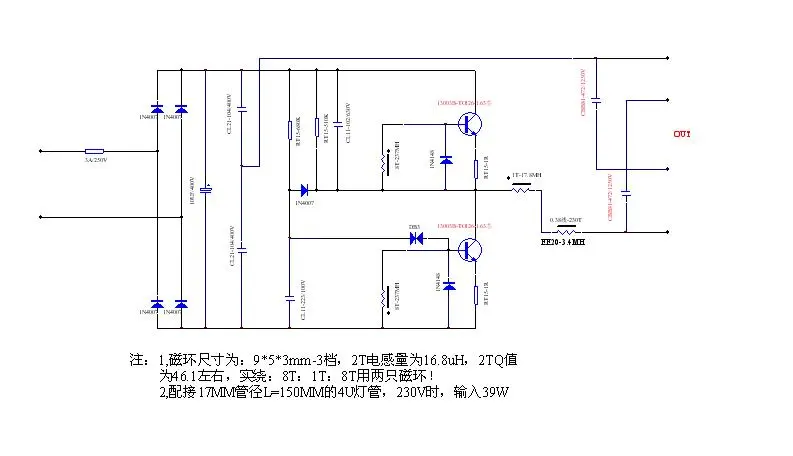

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/141361255609168.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@hyc07081
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/141361255609168.jpg');}"onmousewheel="returnimgzoom(this);">
呵呵,我也很早就聽說過了,但一直未見識過,希望今能讓我開開眼界
0
回復
@hyc07081
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/141361255609168.jpg');}"onmousewheel="returnimgzoom(this);">
????怎么傳了這么一個圖上來啊?郁悶.
0
回復
@hyc07081
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/141361255609168.jpg');}"onmousewheel="returnimgzoom(this);">
這個線路在上海綠源生產的4U節能燈上看到過,用13003做65W的,單電解路做相對而言三極管可以用小一點,可要做國標高功率因數電路不是那么容易的.如果做高功率因數產品不知道各位有什么好電路,用13005做到100W高功率因數的產品目前只見到PHILIPS做到過,就高功率因數做大功率燈大家能否討論一下.....
0
回復
