7905是負三端穩壓器,輸入不能為正.
要做正電源,請用7805.
使用三端穩壓器,請注意三端穩壓器的最低輸入輸出壓差和使用過程中在三端穩壓器上的最大耗散功率.

1腳接整流正,二腳接整流負.三腳輸出.1對3仍然是穩壓的.

我想用7805做個給萬用表的電源﹐但是沒有找到﹐就用7905﹐可以嗎?
我按照正常的接法﹐然后把輸出反接到萬用表上就可以了...這樣對不對??

如果你的萬用表所使用的電源是5V,則原則上可以.
請注意在7905的輸入及輸出端對地均并聯足夠大的電解電容以使輸出紋波達到要求,并同時并聯0.1uF的瓷片電容以消除高頻干擾.輸出端的電容如果過大,則會出現輸出不正常,是因為加電沖擊電流過大導致7905短路保護閉鎖,可適當減小電解電容的容量.
電解電容的安裝要注意極性.

  正負是相對的,不和其他電源發生關系,輸出反過來接就行了.

這個問題是一個幫一個同事想的﹐他要接萬用表﹐但是沒有+5V﹐所以我這么建議他的﹐等下問他的結果怎么樣

還請問一下﹐接在7905上的電壓最高可以為多少呢?﹐會不會因為萬用表的消耗而使7905不能正常工作呢?而萬用表的輸出電流最大又可以為多少呢?

  萬用表有輸出電流?什么樣的表?
  萬用表不管是數字式的還是指針式的好象都不需要外接電源.

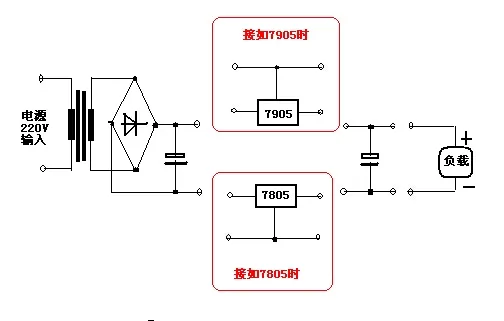

電源的正、負只是相對而言,無論用7805 或7905 都可以的
如下圖示
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1128909222.jpg');}" onmousewheel="return imgzoom(this);">

這里的電源就是電池的作用啊﹐萬用表也要供電的啊

  我用過的萬用表也有好幾種了,沒見過要經常換電池的.換一次電池至少一年可用吧.

啊?那么能用/?你的是不經常用了.我們經常用掌式表﹐﹐﹐要經常換電池的..還有嵌流表等等

只是2腳和3腳電壓的之間的電壓為一個恒壓源而已.
也可以利用這個恒壓作恒流源.
不管是7805和7905,2腳和3腳電壓之間的電壓都是正或是負5V.

我修儀器,幾乎天天用掌式萬用表.
而且掌式萬用表內用的是9V電池,5V能用嗎?
是不是你的萬用表有問題?我曾買過電子電話本,平均一個月要換一次電池,幾個月后只好扔掉.

你是怎么畫出來的這么漂亮?
