關注中

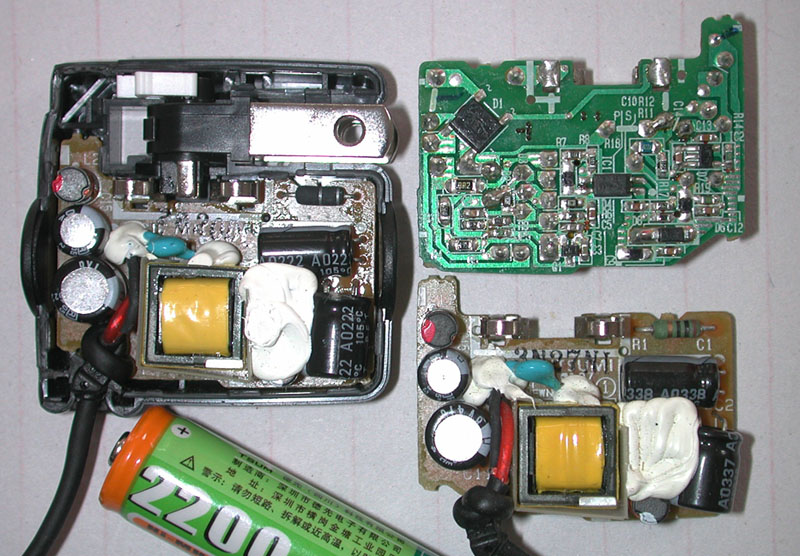

從圖看來線路板0.6元是不可能的

線路板板材0.6元是沒有問題,加上元件可能就要美金計算了!

在220V時頻率高了很多!變壓器要重新設計!
估計:初級匝數150-200T  電感在4-5MH

0.6美金也是不可能的,除非是小偷的或其它非正常途徑來的

后面五個腳的是什么IC啊?????????

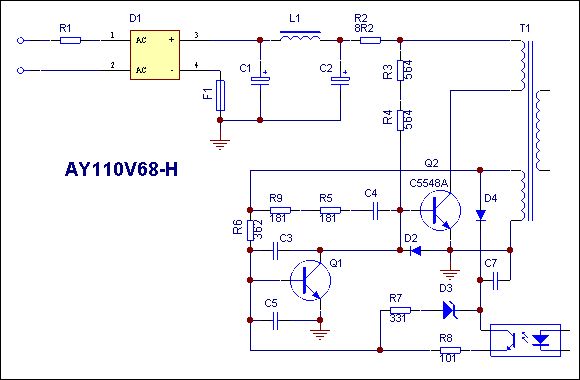

恒流部分是如何做的?

是日本人給你要你加工吧,不錯.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1128585239.jpg');}" onmousewheel="return imgzoom(this);">和你的一樣吧?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1128585417.jpg');}" onmousewheel="return imgzoom(this);">

這個電路結構復雜且不合理,元器件多成本高,體積大,不知道它的優勢在那里.

你有更好的嗎,請貼出來讓大家欣賞一下.........

to fxusheng

體積非常小的

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1128596922.jpg');}" onmousewheel="return imgzoom(this);">

低壓部分

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1128597485.jpg');}" onmousewheel="return imgzoom(this);">







這里已經進行過討論
http://ctwxdc.512j.com/viewthread.php?tid=906

在220V時頻率高了很多!變壓器要重新設計!
估計:初級匝數150-200T  電感在4-5MH

謝謝你philips
可變壓器太小了
我拆了2個
都拆壞了
有沒有不動變壓器的“怪招”

是穩壓、限流微型集成塊
見后圖《低壓部分》

見后圖《低壓部分》

是日本公司做“試驗”后的東東
日本人雖然可惡
但很多東西值得我們學習和研究

這里有出售
http://www.tjanyue.com/

B13--AC100V供電,輸出DC5.6V 0.5A,帶外殼的小充電器,外資廠生產線上下來的故障機,外形:50mm*50mm*16mm,暗藏折疊式電源插頭,可自行修復改造或利用其精致的小外殼,不保好每套1.5元
注:有多個型號,不同的輸出電壓和電流,我得帖圖中是最小巧的一款.

B26--拆機日產米茲米AC100V輸入,DC5.6V鋰電充電板,無外殼不保好僅供拆件,每塊0.8元,十塊6元

希望大家研究后
把安全工作在220V電壓的方法貼出來

和我的類似
這東東是日本在中國生產的
1.5元一個
我買了一些玩
你的可以工作在220V電壓下嗎?

恐怕不好辦!
這種變壓器好拆的!
用熱風槍將磁心加熱,等漆溶掉慢慢抽出磁芯
用烙鐵加熱也行

初級改為200T
電感增加
工作電流將減少
前后比較
反沖電壓是增高還是降低了?
再不考慮效率和發熱問題的情況下
增與不增電感
那個更安全(不擊穿開關管)


再請教
這個管子耐壓不高
只有400V
且沒有RCD緩沖吸收電路
如何保障管子不被擊穿
盒子太小了
無法增加過多的元件
能否用一個小電容
并聯在EC極來實現

謝謝~~~

我的也是工作在110v的條件啊,你說的那顆632Q是那一家的啊,我在網上找不到...........

我的電源不是用的632Q,是6只腳的,不知是什么型號的ic

能不能用阻容降壓的方式供電.
我自己認為可以.

品勝的電池放在此有何用意?

用阻容降壓的話
電容需要“外掛”
盒子太小了
無法容下

比較大小啊還有個圖和1元比較

不好意思
我也不知道啊!

這里有改220V的簡易方法
不過不太完美
http://ctwxdc.512j.com/viewthread.php?tid=906&highlight=&page=1

反射電壓當然高了!400V耐壓不加RCD不行,加了RCD也是很懸的!

謝謝回復
安全第一
我就湊合著用吧
不改了
