BUCK電路諧波過大,如何解決?

做一個輸出功率400W的BUCK電路,穩壓輸出24V,驅動芯片選用SG3525.SG3525和TLP557分別用24V和12V的開關電源供電.負載接20歐電阻,發現輸出電壓諧波很大.請問是什么原因?下面是電路圖

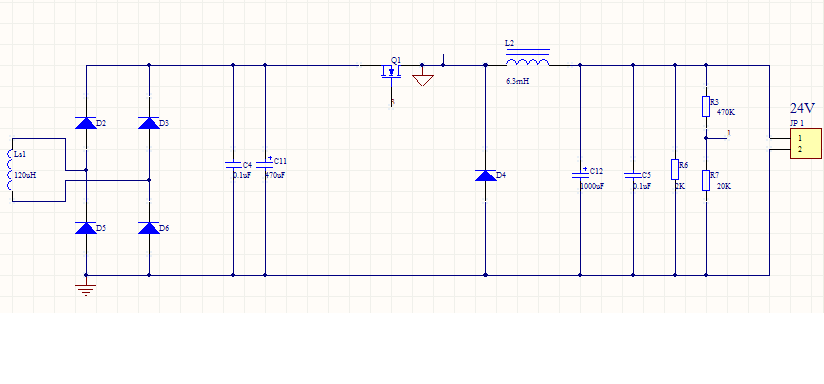

主電路圖

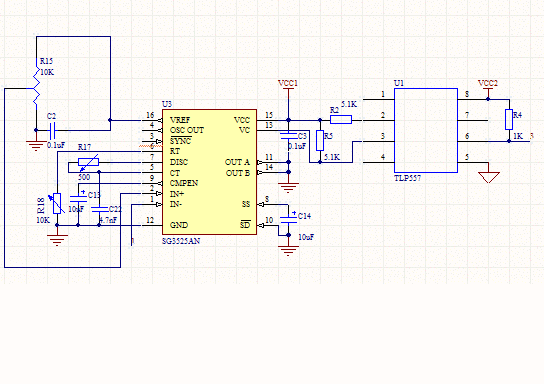

控制電路

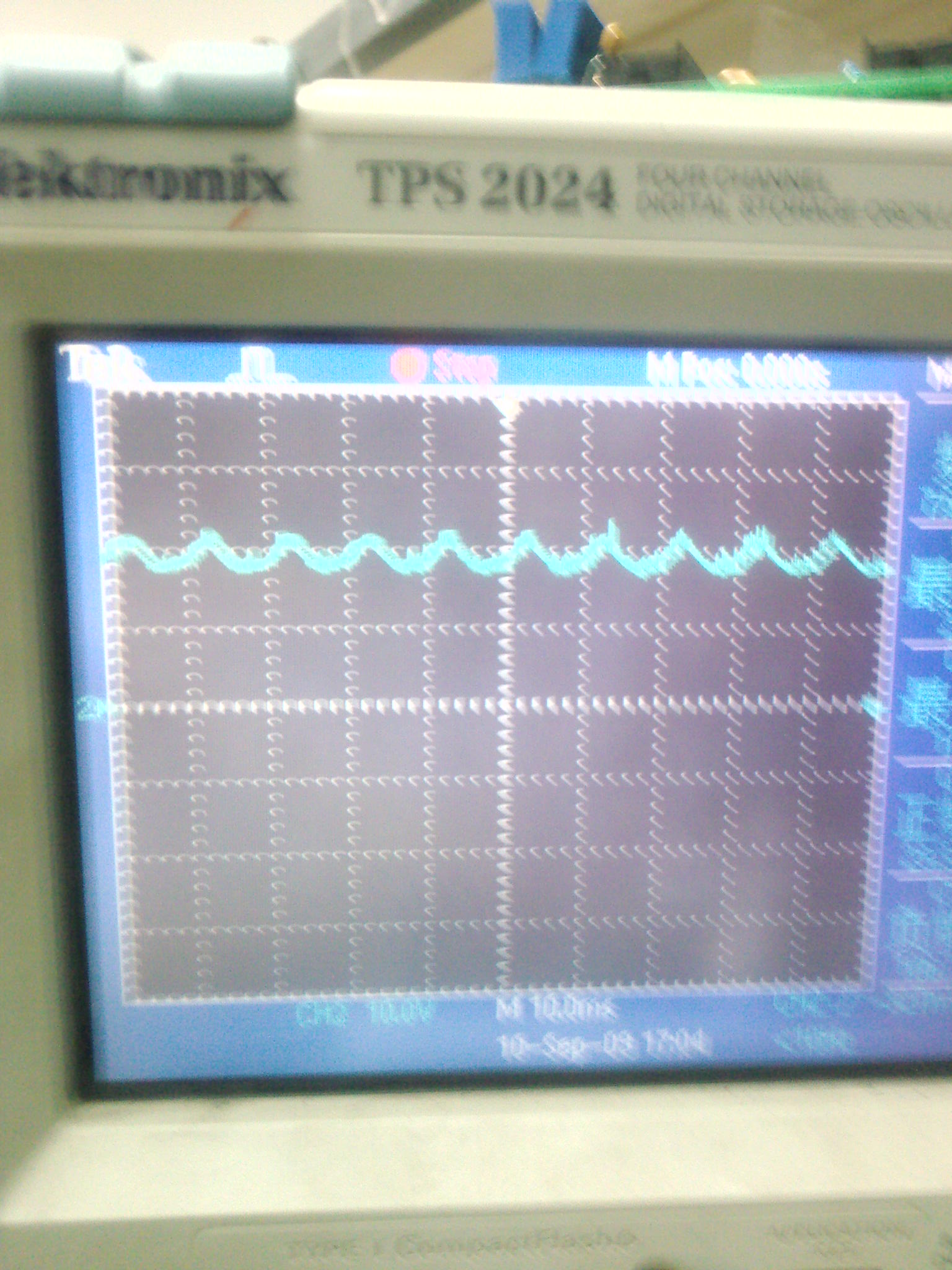

輸出波形圖,有5V左右的抖動.

全部回復(5)

只看樓主

正序查看

倒序查看

ccdos

LV.1

2009-09-14 16:07

哪位大俠幫幫忙啊~~~~

回復

einfen

LV.5

2009-09-14 23:32

@ccdos

哪位大俠幫幫忙啊~~~~

是紋波,大哥.你這個圖真地看不明白,看你的波形,應該是低頻紋波,加大大電容,改善驅動信號.

回復

pxh19840803

LV.4

2009-09-15 19:33

@ccdos

哪位大俠幫幫忙啊~~~~

你那1000uF的電容可以采用多個小的電容并聯,可以減少ESR,減少紋波.

回復

pxh19840803

LV.4

2009-09-15 19:39

@pxh19840803

你那1000uF的電容可以采用多個小的電容并聯,可以減少ESR,減少紋波.

你的波形能不能減少每格的時間,看看他一周期的波形.

回復

pxh19840803

LV.4

2009-09-18 17:15

你這問題解決了嘛?
能不能交流一下啊?

回復
