BT33的腳怎樣分辨?
BT33的3個腳怎樣分辨?和外殼連得是什么腳?外殼有凸點標志,靠近凸點的腳是什么腳?
全部回復(5)
正序查看
倒序查看
管腳和外殼相連的我見過但沒用過
一般的,管腳朝上,凸點靠自己,凸點旁的腳是e腳,左邊的是b1腳,右邊的是b2腳
對于常見的自控機線路,e腳接9012,b1腳接負極,b2腳接正極

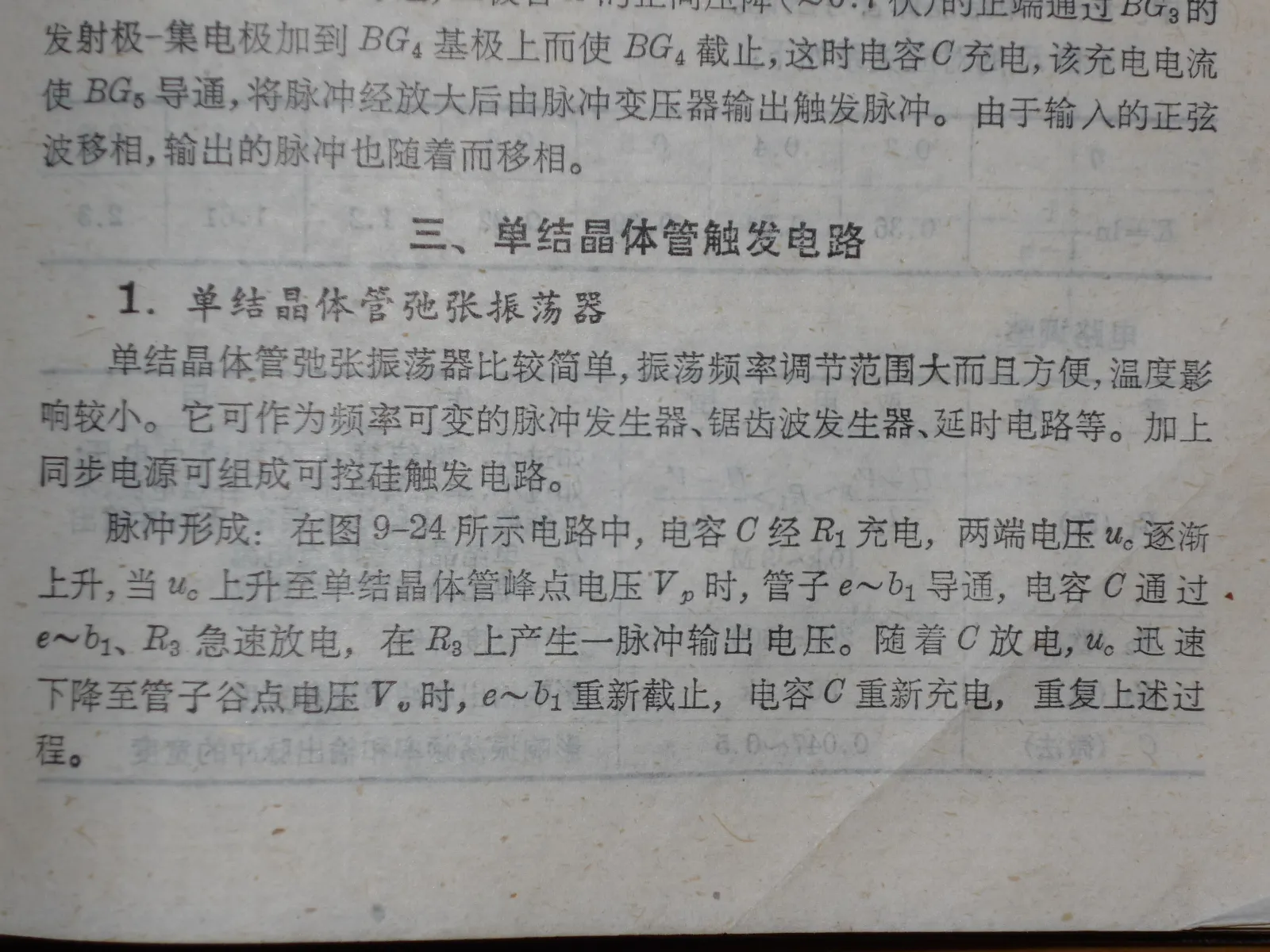

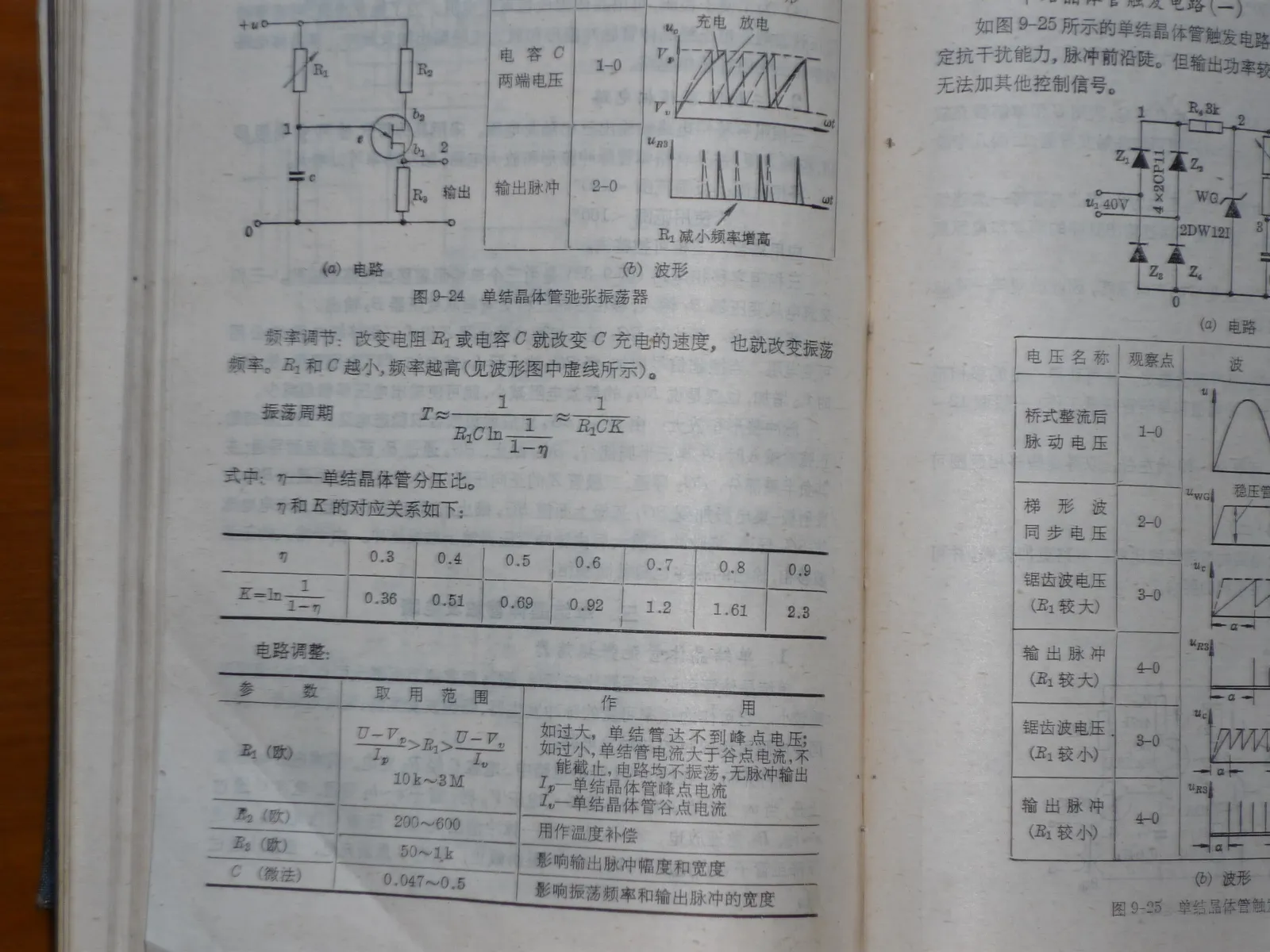

在我的一本古董級電工手冊上找了些資料,不知對你有用不
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2787961250502860.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2787961250502900.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2787961250502939.jpg');}" onmousewheel="return imgzoom(this);">
一般的,管腳朝上,凸點靠自己,凸點旁的腳是e腳,左邊的是b1腳,右邊的是b2腳
對于常見的自控機線路,e腳接9012,b1腳接負極,b2腳接正極
在我的一本古董級電工手冊上找了些資料,不知對你有用不
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2787961250502860.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2787961250502900.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2787961250502939.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@瑞星
管腳和外殼相連的我見過但沒用過一般的,管腳朝上,凸點靠自己,凸點旁的腳是e腳,左邊的是b1腳,右邊的是b2腳對于常見的自控機線路,e腳接9012,b1腳接負極,b2腳接正極在我的一本古董級電工手冊上找了些資料,不知對你有用不[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/2787961250502860.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/2787961250502900.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/2787961250502939.jpg');}"onmousewheel="returnimgzoom(this);">
連管殼的是B2
0
回復
@khpc

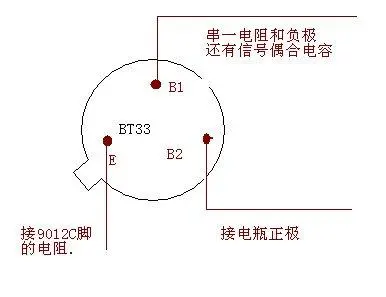

非常感謝!這些資料對我一個菜鳥來說很有幫助!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1380241250675629.jpg');}" onmousewheel="return imgzoom(this);"> 0
