我初次做電源,很多不懂,多謝賜教.
我做的Buck電路,220交流輸入,經變壓,整流濾波后輸出27伏,應用sg3524作為PWM控制芯片.輸出為12V/1.5A,空載時輸出正常,帶載時在幾百歐時就下降了6——7V,不知什么原因,敬各位大蝦幫幫忙,急!謝謝!
原理圖如下:
3491641250258834.doc
Buck電路空載時輸出正常,帶載時下降太可怕,不明原因,請教各位,謝謝!
全部回復(9)
正序查看
倒序查看
@lylz
看不清
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3491641250297736.gif');}" onmousewheel="return imgzoom(this);">

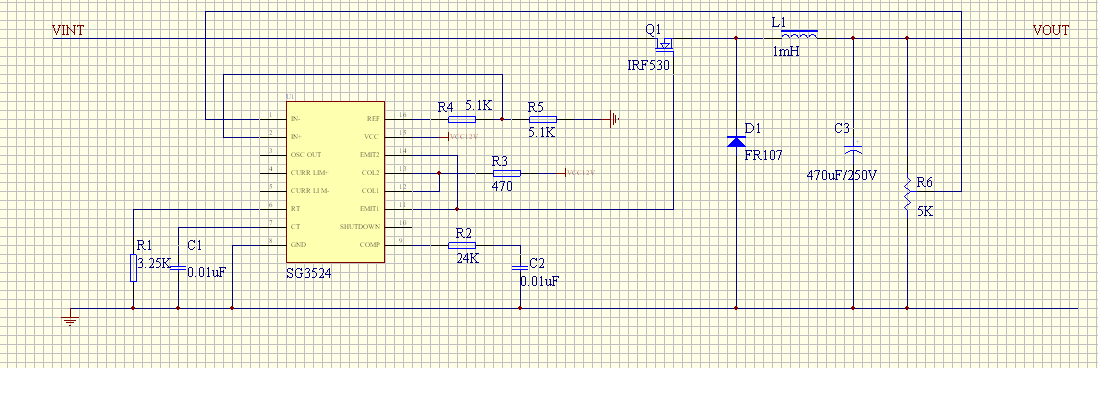

原理圖
換了一種格式
0
回復
@楚天?
tl494+pmos

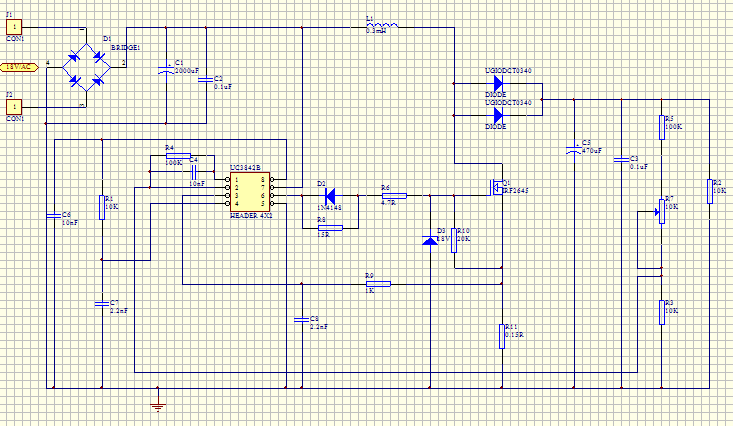

我這個電路在沒有接負載的時候,可以正常工作,實現升壓.接上16R的負載后,輸出急劇下降.不知是什么原因,哪位幫忙指點下!!
