開關電源求助

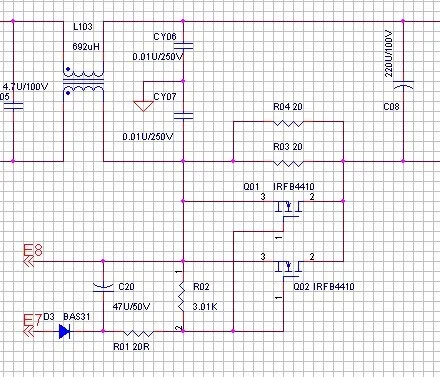

附圖是DC-DC開關電源初級主電路的一部分,請R01,R02,R03,R04,Q01,Q02,C20的那部分是什么作用啊?是不是相當于接了一個繼電器呢?E7,E8接的是輔助電源的附加繞組!謝謝!
全部回復(4)
正序查看
倒序查看
2009-07-28 12:53
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3438591248756767.jpg');}" onmousewheel="return imgzoom(this);">
圖忘記傳上來了.不好意思啊!
大蝦們幫忙分析一下!~
0
回復
ta7698
LV.9
3
2009-07-29 08:44
@華龍天宇
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3438591248756767.jpg');}"onmousewheel="returnimgzoom(this);">圖忘記傳上來了.不好意思啊!大蝦們幫忙分析一下!~
這是防止開機浪涌電路,剛一開機時,Q01和Q02不導通,電流經過R03和R04,相對比較小,當開機電流穩定后,通過D3等電路使Q01和Q02導通,降低R03和R04電阻上的功率損耗.
0
回復
2009-07-30 21:09
@ta7698
這是防止開機浪涌電路,剛一開機時,Q01和Q02不導通,電流經過R03和R04,相對比較小,當開機電流穩定后,通過D3等電路使Q01和Q02導通,降低R03和R04電阻上的功率損耗.
哦,是這樣的啊,謝謝啊!~
不過我還有一個問題,那就是用一個MOSFET和用兩個有什么區別嗎?
MOS管的基極就這樣對接后兩個管子的電流會平均嗎?
不平均的話不是會炸管子嗎?
0
回復
clipper
LV.3
5
2009-07-30 23:00
@華龍天宇
哦,是這樣的啊,謝謝啊!~不過我還有一個問題,那就是用一個MOSFET和用兩個有什么區別嗎?MOS管的基極就這樣對接后兩個管子的電流會平均嗎?不平均的話不是會炸管子嗎?
兩個電流會大,但不是兩倍,并得越多,效率越低.
MOS管的特性決定了它會自動均流的,對跨導等一致性要求不像IGBT那樣高
