先檢查你的管子用的是否合適,吸收你試試用51R和472看看.要是不行就把你的管子型號參數和你的電源的頻率電路圖貼出來.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1125976806.jpg');}" onmousewheel="return imgzoom(this);">

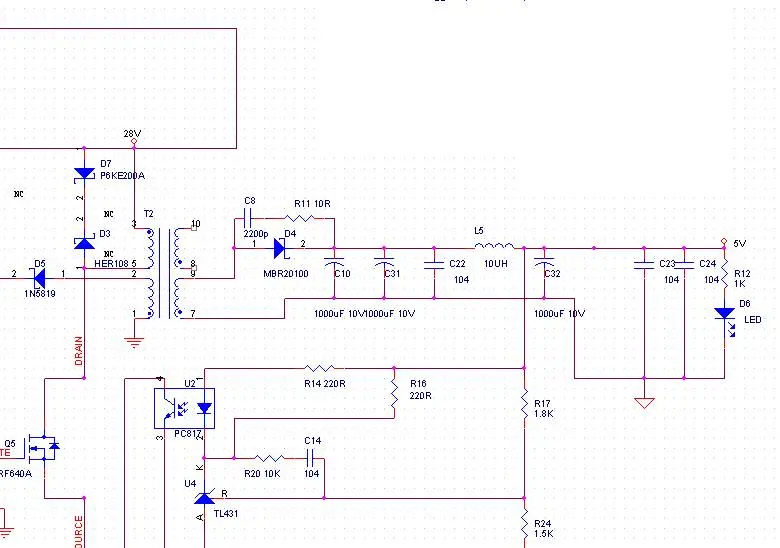

圖,頻率50K

把吸收改了然后在MOS的GS之間加個471的瓷片試試,用示波器看看變壓器輸出端的尖峰有多大.

高壓瓷片,還是普通的貼片電容?

最好是高壓的,因為高壓的溫度特性稍微好一點.

輸出端de尖峰為上7.5V,下-4.6V,我的電源是24VDC輸入的,用的是P6KE100A和HER108吸收的,沒有用RCD電路,
471是加在DS還是GS之間?
輸出的震蕩頻率為1.25M,加了472和51R的電阻后,和不加差不多!!!

把你整流管后面的濾波電容減小試試,是不是電容的ESR過大引起的損耗電流過大引起的發熱.

還有L5的位置你可以用示波器測試一下輸出紋波,L5是在反饋之前還是反饋之后好一些.

你的主頻不是50K嗎,我是讓你試試而已你加也好不加也好

有道理,我試一下,不懂得地方還要向大師們請教啊!!!

主頻是50K,我說的震蕩是關斷時的震蕩頻率,再幫我想想辦法吧!

是整流管子毛病吧,

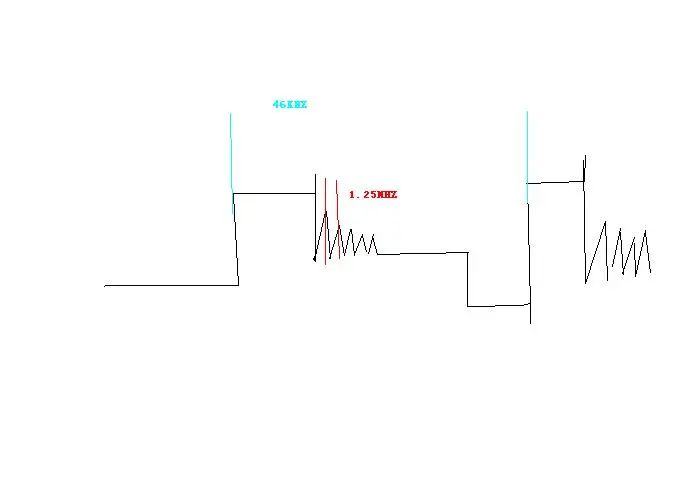

不會吧,整流管是MBR20100,我自己都覺得余量很大了,難道還不行嗎?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1125996356.jpg');}" onmousewheel="return imgzoom(this);">變壓器輸出到整流管上的波形(示意),請看看!

你是不是說你變壓器的工作頻率是1.25M呀?那你管子的恢復時間是多少,

不是變壓器的工作頻率,是變壓器輸出到整流管的波形,整流管是MBR20100阿,MBR20100是肖特基的啊,恢復時間應該比較快吧!
http://www.zbmcc.com/up_pdf/MBR2020-MBR20100(TO-220AC).pdf

我覺得就是這個1.25M的在作怪,因為這樣高的頻率,使得管子的單向性能失去作用(二級管的結間電容),而且管子上并聯的高頻濾波電路沒有完全吸收掉1.25M,這樣一來,管子的損耗電流肯定大,而1.25M是不是你的變壓器大漏電感太大,還是你的初級振蕩有問題.就要查一下了.

謝謝你的回復,我的初級用的是her108和p6ke100a吸收的,有可能是變壓器的問題,明天到變壓器廠去一下,重繞一個變壓器]試試!

昨天到變壓器廠去測了一下漏感,主電感50Uh,漏感居然有10Uh,嚇了我一跳!!!!
一般漏感應該控制在5%之內吧!

漏感本來就是有害的,在兼顧變壓器成本的前提下,當然是越小越好,這樣大大漏感可能是你的繞法有問題吧,你后來繞的怎么樣

暈,都在胡說.
你輸出不是5V的嘛.
整流管用MBR1545試試.

這位大哥,20100不是比1545更好嗎?

還不知道,和變壓器廠的人說了一下,要求越小越好,具體要等到明天才知道!謝謝了!

我看你的電路圖初極輸入電壓好象是28伏,如果是28伏是不能用P6KE200A
的,P6KE200A的吸收電壓是170伏,相當于你初級無吸收回路

用PBYL1525CT比較好,VF值比較低,在管子上的損耗會小很多.還有你的吸收電容減小到470P試試吧

現在我改成了P6KE100A了,是不是還大啊,要不是的話改為什么好呢?

同意你的觀點,吸收回路根本起不到應有的作用,換鉗位電壓小些的P6KE吧.

電阻呢,我上次改到680,4700,6800,好像都一樣啊

小到多少呢,真的不明白啊,P6KE51,還是p6ke100,行不行啊?

用P6KE吧51

我覺得這個管子用多大,關鍵還是看你Q5的參數,因為你的吸收回爐主要是在這里起保護Q5的作用,應該根據Q5的最高耐壓來降額選取,還有,我覺得在兩個管子間加個電阻,然后在嵌壓管上并個高頻電容是不是要好點.
