VIPER系列IC之設計體會
在外置電源正常情況下VIPER12最大功率能做到5W,小電流高電壓可達6W,VIPER22最大功率能做到7.5W,小電流高電壓可達8-8.5W.當然如果空間足夠,或是單電壓輸入(230V)可達更高的功率-12W左右.
1． 熱設計
此IC內部之集成MOS導通電阻極大,功率損耗較高,設計不合理的話溫度就成為頭疼的一大問題.
A:在IC上面加散熱片,通過導熱體傳遞熱量於散熱片(最常規制作方法).
B:降低初級峰值電流(比如將線徑加粗/圈數增多/占空比加大/當然還有輸出功率減小).
C:遠離與周圍易熱的零件,盡量避免熱量傳遞.
D:反饋電路的設計-IC之反饋PIN最好加電容,并且容量選擇合理.
E:變壓器之Ae值加大-也就是說盡可能選擇有余量的變壓器型號.
F:加大銅箔面積-影響并不是決定性的,溫度只是略有降低.
G:對緩沖電路的設計(加大吸收電容/二極管應為超快恢復).
H:次級整流管也應超快恢復型二極管.
2． 短路保護設計
因VIPER12/22系列應用於小功率場合,現小功率要求取消Y電容-減少漏電流,所以變壓器要求屏蔽,還有現在設計要求更加系列化,設計不合理的化短路保護將成為設計障礙.
A:VCC盡可能低,如果空載不能滿足要求,可加一假負載.
B:反饋繞組之二極管改為慢恢復系列,如1N系列.
C:變壓器設計合理,即是匝比合理.
D:采用次級限流電路.
E:初級電感不應太高.
F:緩沖電路的設計-二極管為超快恢復,電阻減小,電容加大均可.最好均變更.
G:也可在反饋繞組回路中(二極管后)加一小電感(很多電路有此方案).
H:加大VCC濾波電解電容,也就是延長起動時間.
3． 此IC之無Y電容設計(與諸多IC相同)
A:變壓器屏蔽,可以通過VCC-次級-屏蔽-初級-屏蔽-次級(好像是最好的一種繞法,不這線包可能比較大),也可通過VCC-初級-屏蔽-次級-屏蔽來實現.當然具體情況具體分析,繞法有很多種,但一定要屏蔽.
B:初級橋堆整流后最后采用PI型濾波-此方案還有可能取消X電容.
C:比較重要的一點就是LAYOUT了,注意Y電容的接地與地線的LAYOUT.
D:變壓器繞線盡可能少交差.
E:其余方案(比如在功率器件上加磁珠,次級吸收電路/反饋電路…etc.的設計等可改善EMI)
上述為本人設計心得,若有不妥請DX們指正.
大家還有好的建議可補全,也可讓我等學習一下.
VIPER系列IC之設計體會
全部回復(33)
正序查看
倒序查看
@thecure
問一個比較弱的問題DIP-8的IC上面怎么加散熱片

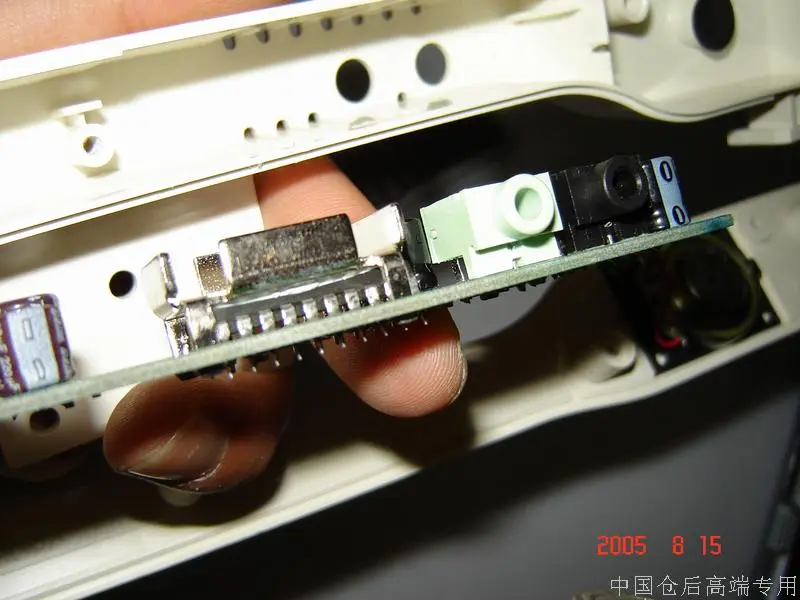

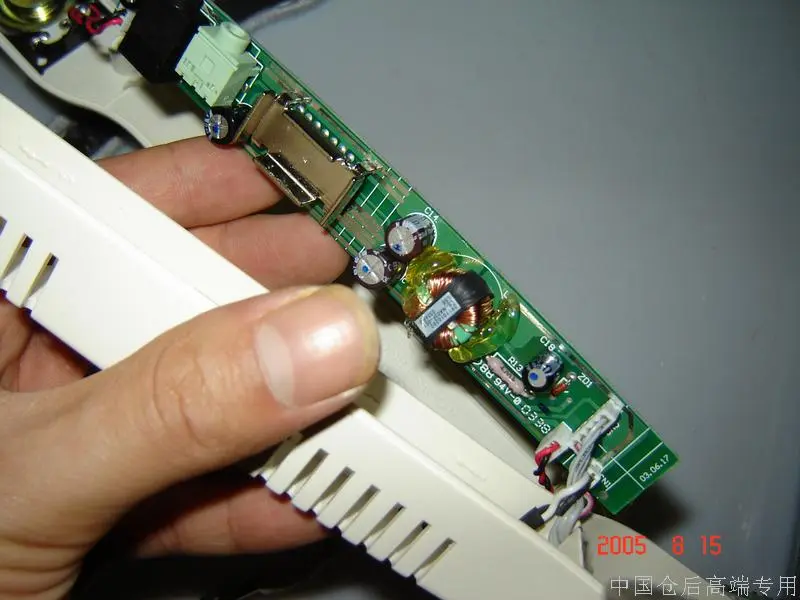

看圖比較有感覺
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1125474801.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1125475068.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1125474801.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1125475068.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@泡沫
看圖比較有感覺[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1125474801.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1125475068.jpg');}"onmousewheel="returnimgzoom(this);">
好的,謝謝,這就是在IC上加散熱片的一種方式.
0
回復
@泡沫
看圖比較有感覺[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1125474801.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1125475068.jpg');}"onmousewheel="returnimgzoom(this);">
兄弟,你的電容用的是NCC的嗎?
