我不知道怎么傳圖上去,保護電路用了兩個S8050,一個接DB3一端,另一個接13005基極

原因很多,可以從幾個方面去調整,第一個漏感,短路時相當于只有漏感在阻擋電流的增大,很小的漏感會有這個問題,第二個頻率,開關管的頻率高一點安全區也會大一些,第三個保護,用示波器看看關不關得斷13005,50W左右的變壓器(不知道你的幾W)用1歐姆夠了,但你讓8050開通時的跨導電壓是否低于13005的開啟電壓,,,,

要有圖才好說.傳圖很方便.你如果電腦里有圖,點發貼框上的‘瀏覽’就行

首先非常感謝你的幫助,我這個做的是60W的,按你的方法我調試了.
1.短路時相當于只有漏感在阻擋電流的增大,很小的漏感會有這個問題,是不是說變壓器漏感大一些會好
2.我試過了頻率高了是會好一些,但還是解決不了問題
3.一短路就燒,根本抓不到波形

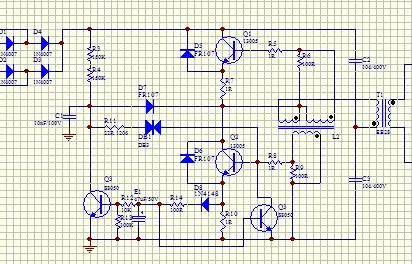

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/854351245984885.jpg');}" onmousewheel="return imgzoom(this);">

好像保護電路性能不好,反應遲緩.

是不是這樣的電路本身就有這樣致命缺陷啊,能不能做到大批量短路OK

有沒有什么好的建議

我個人建議:1,保持變壓器的匝比,加大初、次級圈數;2,在C2C3電容上分別并個二極管FR107試試;3,才做60W,右邊的Q3不用都可以做到保護

要重新設計.最簡單的辦法,抄別人的板.

你的線路有問題,拉下管的小三極管B極沒電阻?
小電解的電會一下子放完,然后你的鉗觸發電路的三極管也會關閉,同一個半波的時間你都關不斷!
去掉鉗觸發的小三極管,在另一個小三極管上串限流電阻,要注意這個三極管的倍數和額定電流,不能太小,再增加初次級的匝數,,,
做好的在保護是應該能聽到"噠噠--"的聲音,間隔不能少于1秒,,,,

現在大部分電路都是這樣的,別人大量做貨的的板我拿來測試連續短路也會燒

謝謝給予的幫助,我會逐條試試

確實是那個問題,現在能保護了,但快速連續短路還是會燒掉.
我想問問增加變壓器初次級圈數是不是就是增加了初級漏感啊(上次你說是不是漏感大會對短路好)

我以前做過的測得的電流有9A,交流輸入處測的,
但我看到過的一個樣品只有4~5A,它的保護非常好,隨你怎么短路都不會壞,它的漏感比我的大一些,但頻率有50~60KHZ,所以它的短路電流比我的要小得多,三極管也就不會壞了,不過我們一般都是用磁環做的,你為什么要用E28?
還有就是我們的都是12V的,24V的漏感是相對要小很多,所以更加要注意,,

你這個短路做好了并不算完了,,
還要檢測短路狀態時的開機如何,不然是過不了的,

還有接長線和接短線時的啟動狀況,不要太長時間,,,
還有接長線和接短線時的短路狀態,,,
還有接長線和接短線的短路狀態下高低壓開機,,
越簡單的越要細調,
所以提高頻率是必須的,,,

可以做到,但我沒做過大批量的所有項目的測試,所以我不能說我做得到,但有人做得到,,,

我把頻率調到60K左右怎么短路也沒問題啊,關鍵是我測三極管溫度一下子猛增.用28骨架主要是為了節省成本.
不知道方不方便給你的聯系地址,我是剛剛接觸電子電壓器,很想跟你請教請教.
我的QQ:418399640

沒QQ,在這里討論挺好的,
想辦法調到50K以上,13005這個功率和頻率還是吃得消的,溫升正常了再調保護,會少走不少彎路,改一下用小磁環,10*5*5大了一些,,,,
E28的成本肯定比磁環高,而且高不少,,,

金德利好像用戶比較認可,你測一下他的看?

我想問問三極管溫度一般在多少算合格
頻率50K以上三極管要不要散熱片
E28和磁環物料成本相差不大,主要是人工成本相差大

沒聽說過,也沒聯系方法

調試時最好不要超12度(個人認為),在變壓器離開功率管適當的距離時測,
一般的外殼都會較小,超過的話高壓時不大好,

在古鎮,誰都知道.你肯定拿得到樣品.

不知你指哪個不要超過12度,我現在測得三極管溫度80度左右,變壓器85度.
現在磁環電感量調到25uH,頻率也才38K,不知道怎么回事.
還有熱短路時會燒三極管

裸板,將E28用線引到外面,不至于影響13005,然后測13005的溫升,磁環是大了一些,最好換小的調整容易,,,
老實說,你可能會花很長的時間才能調完,如果老板允許的話,還是用可控硅吧,就象我以前做這個一樣,先給客戶不能自恢復的,再慢慢調,,,,
壇子里有很多這個資料,搜索變壓器,保護,短路等字眼可以得到很多東西,這類資料在全國數這里最多最全了,,,,,

變壓器中的小磁環對頻率是有著決定性的影響的,,

磁環大小也就是影響U值吧,最后還是電感量的差別吧,不知道對不對,請指教

我都看過了,也一一調試了,沒有一個方法能達到理想的,不知道是不是24V要比12V難做了

磁環這個東西講起來要長篇大論了,而且有些東西還沒什么定論,比如半橋是怎么翻轉的,,,一般大家都只是做到心中有數,要去研究是吃力的,,,
