高難度的DC方案請進!
輸入DC5.5V--12V,輸出5V.2A的電流.有那一種合適的芯片和電路.請教高手支招!!!!!!!先謝各位大俠.
全部回復(33)
正序查看
倒序查看
@望天笑

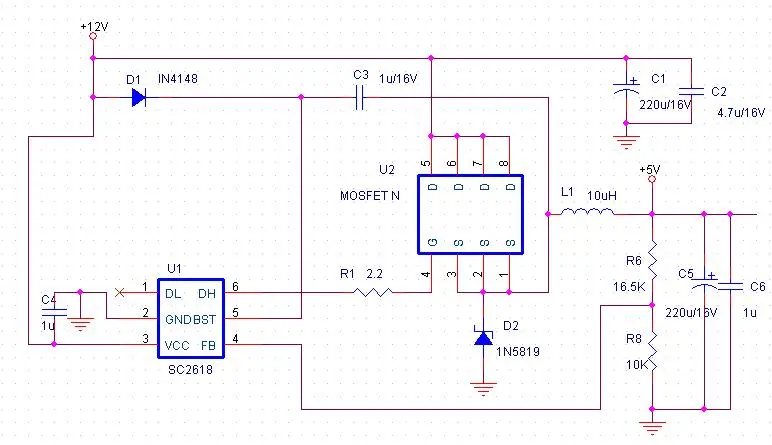

傳些資料給大家好嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1124444048.jpg');}" onmousewheel="return imgzoom(this);">
就這樣呀,很簡單的!你電流2A,3A,沒問題!

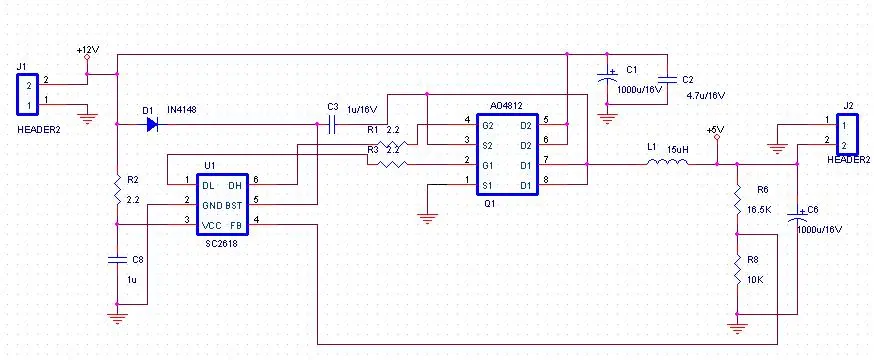

想追求效率,就把那個mosfet換成雙通道的就可以了!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1124444248.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@yin
1.不可以用LDO做,2A的電流LDO要求的壓差要到2V以上,即使有壓差更小的也是非常貴,還有若在12V是損耗發熱有(12-5)*2=14W,這個散熱也非常麻煩.2.若你對效率要求不是很高可以用SEPIC方式,效率會在60%~80%之間(依選擇的元器件和水平定).3.你要求有點高,可以用FLYBACK+同步整流方式,效率會在85%左右.可能成本也會比SEPIC方式高一點,對設計水平要求也高一點.
無需使用SEPIC回路,用外掛MOSFET的BUCK回路完全可以做到這么小的壓差,因其輸入電壓不是太高,所以效率也可以做到85%以上,用LM3485就可以做到.
0
回復
我給你一款AP1513,在輸出5V/2A時,輸入只要5.3V左右就可以了,且在整個輸入電壓范圍(5.5V-12V)其效率都在88%~92%,具有過電流保護和短路保護,性價比非常高,可以提供DEMO給你測試,如果需要請電:0755-21312119 秦生或留下你的聯系方式
ap1513.pdf
ap1513.pdf
0
回復
@coolkiller
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1124444048.jpg');}"onmousewheel="returnimgzoom(this);">就這樣呀,很簡單的!你電流2A,3A,沒問題!想追求效率,就把那個mosfet換成雙通道的就可以了![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1124444248.jpg');}"onmousewheel="returnimgzoom(this);">
我是菜鳥,mosfet雙通道是怎么會事可以上傳個電路嗎?謝謝你啊
0
