這個尖鋒怎么去掉?

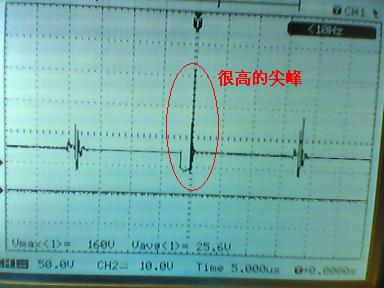

新做的推挽逆變器,25V輸入,MOSFET關斷時的尖鋒竟然有160V,加了RC也有140V,而且只能去掉第二個開始以后的波峰,而第一個波峰怎么也沒有明顯改善.

全部回復(3)

只看樓主

正序查看

倒序查看

LV.7

2009-05-22 00:41

估計是變壓器不好漏感太大,驅動波形呢?

回復

LV.2

2009-05-22 01:42

@wangguangjun81

估計是變壓器不好漏感太大,驅動波形呢?

是有漏感,我已按照RC吸收的計算公式算出RC值,能去掉第二個以后的振蕩波形,但第一個尖鋒始終沒有明顯改善的效果

回復

LV.7

2009-05-22 13:15

請問頻率低尖峰就大嗎?頻率低尖峰就小嗎?

回復
