求助IRL3803的仿真模型庫

我現在正在做同步整流的實驗，在實際電路上出現了一些問題，就想用PSPICE仿真進行驗證，可是沒有IRL3803的模型庫，各位大俠有什么高招。
PS：我用的是ORCAD9.23。

全部回復(11)

只看樓主

正序查看

倒序查看

tinyhe

LV.6

2004-04-28 20:08

pspice 的模型
.SUBCKT irl3803 1 2 3
**************************************
*      Model Generated by MODPEX     *
*Copyright(c) Symmetry Design Systems*
*         All Rights Reserved        *
*    UNPUBLISHED LICENSED SOFTWARE   *
*   Contains Proprietary Information *
*      Which is The Property of      *
*     SYMMETRY OR ITS LICENSORS      *
*Commercial Use or Resale Restricted *
*   by Symmetry License Agreement    *
**************************************
* Model generated on Oct  1, 01
* MODEL FORMAT: SPICE3
* Symmetry POWER MOS Model (Version 1.0)
* External Node Designations
* Node 1 -> Drain
* Node 2 -> Gate
* Node 3 -> Source
M1 9 7 8 8 MM L=100u W=100u
.MODEL MM NMOS LEVEL=1 IS=1e-32
+VTO=2.19991 LAMBDA=0.066277 KP=242.082
+CGSO=3.4e-05 CGDO=1e-11
RS 8 3 0.00374412
D1 3 1 MD
.MODEL MD D IS=9.10142e-10 RS=0.00293788 N=1.24499 BV=30
+IBV=0.00025 EG=1.00067 XTI=2.50514 TT=0.0001
+CJO=4.09446e-09 VJ=2.08848 M=0.483177 FC=0.5
RDS 3 1 1e+06
RD 9 1 0.0001
RG 2 7 5.27356
D2 4 5 MD1
* Default values used in MD1:
*   RS=0 EG=1.11 XTI=3.0 TT=0
*   BV=infinite IBV=1mA
.MODEL MD1 D IS=1e-32 N=50
+CJO=2.712e-09 VJ=1.09073 M=0.714038 FC=1e-08
D3 0 5 MD2
* Default values used in MD2:
*   EG=1.11 XTI=3.0 TT=0 CJO=0
*   BV=infinite IBV=1mA
.MODEL MD2 D IS=1e-10 N=0.4 RS=3e-06
RL 5 10 1
FI2 7 9 VFI2 -1
VFI2 4 0 0
EV16 10 0 9 7 1
CAP 11 10 4.39906e-09
FI1 7 9 VFI1 -1
VFI1 11 6 0
RCAP 6 10 1
D4 0 6 MD3
* Default values used in MD3:
*   EG=1.11 XTI=3.0 TT=0 CJO=0
*   RS=0 BV=infinite IBV=1mA
.MODEL MD3 D IS=1e-10 N=0.4
.ENDS irl3803

saber的模型

template irl3803 d g s
#*************************************
#      Model Generated by MODPEX     *
#Copyright(c) Symmetry Design Systems*
#         All Rights Reserved        *
#    UNPUBLISHED LICENSED SOFTWARE   *
#   Contains Proprietary Information *
#      Which is The Property of      *
#     SYMMETRY OR ITS LICENSORS      *
#Commercial Use or Resale Restricted *
#   by Symmetry License Agreement    *
#*************************************
# Model generated on Oct  1, 01
# MODEL FORMAT: Saber
# Symmetry POWER MOS Model (Version 1.0)
# External Node Designations
# Node d -> Drain
# Node g -> Gate
# Node s -> Source
electrical d,g,s
{
# BODY_BEGIN
spm..model mm=(type=_n,
level=1,is=1e-32,rd=1e-6,
vto=2.19991,lambda=0.066277,kp=242.082,rs=0.00374412,
cgso=3.4e-05,cgdo=1e-11)
spd..model md=(is=9.10142e-10,rs=0.00293788,n=1.24499,bv=30,
ibv=0.00025,eg=1.00067,xti=2.50514,tt=0.0001,
cjo=4.09446e-09,vj=2.08848,m=0.483177,FC=0.5)
# Default values used in MD1:
#   RS=0 EG=1.11 XTI=3.0 TT=0
#   BV=infinite IBV=1mA
spd..model md1=(is=1e-32,n=50,
cjo=2.712e-09,vj=1.09073,m=0.714038,fc=1e-08)
# Default values used in MD2:
#   EG=1.11 XTI=3.0 TT=0 CJO=0
#   BV=infinite IBV=1mA
spd..model md2=(is=1e-10,n=0.4,rs=3e-06)
# Default values used in MD3:
#   EG=1.11 XTI=3.0 TT=0 CJO=0
#   RS=0 BV=infinite IBV=1mA
spd..model md3=(is=1e-10,n=0.4)
spm.M1 n9 n7 s s =model=mm,l=100u,w=100u
spd.d1 s d =model=md
spr.rds s d =1e+06
spr.rd n9 d =0.0001
spr.rg g n7 =5.27356
spd.d2 n4 n5 =model=md1
spd.d3 0 n5 =model=md2
spr.rl n5 n10 =1
spf.fi2 n7 n9 i(spv.vfi2) =-1
spv.vfi2 n4 0 =0
spe.ev16 n10 0 n9 n7 =1
spc.cap n11 n10 =4.39906e-09
spf.fi1 n7 n9 i(spv.vfi1) =-1
spv.vfi1 n11 n6 =0
spr.rcap n6 n10 =1
spd.d4 0 n6 =model=md3
}

回復

littledrop

LV.1

2004-04-30 10:44

@tinyhe

pspice的模型.SUBCKTirl3803123*************************************** ModelGeneratedbyMODPEX **Copyright(c)SymmetryDesignSystems** AllRightsReserved ** UNPUBLISHEDLICENSEDSOFTWARE ** ContainsProprietaryInformation** WhichisThePropertyof ** SYMMETRYORITSLICENSORS **CommercialUseorResaleRestricted** bySymmetryLicenseAgreement ****************************************ModelgeneratedonOct 1,01*MODELFORMAT:SPICE3*SymmetryPOWERMOSModel(Version1.0)*ExternalNodeDesignations*Node1->Drain*Node2->Gate*Node3->SourceM19788MML=100uW=100u.MODELMMNMOSLEVEL=1IS=1e-32+VTO=2.19991LAMBDA=0.066277KP=242.082+CGSO=3.4e-05CGDO=1e-11RS830.00374412D131MD.MODELMDDIS=9.10142e-10RS=0.00293788N=1.24499BV=30+IBV=0.00025EG=1.00067XTI=2.50514TT=0.0001+CJO=4.09446e-09VJ=2.08848M=0.483177FC=0.5RDS311e+06RD910.0001RG275.27356D245MD1*DefaultvaluesusedinMD1:* RS=0EG=1.11XTI=3.0TT=0* BV=infiniteIBV=1mA.MODELMD1DIS=1e-32N=50+CJO=2.712e-09VJ=1.09073M=0.714038FC=1e-08D305MD2*DefaultvaluesusedinMD2:* EG=1.11XTI=3.0TT=0CJO=0* BV=infiniteIBV=1mA.MODELMD2DIS=1e-10N=0.4RS=3e-06RL5101FI279VFI2-1VFI2400EV16100971CAP11104.39906e-09FI179VFI1-1VFI11160RCAP6101D406MD3*DefaultvaluesusedinMD3:* EG=1.11XTI=3.0TT=0CJO=0* RS=0BV=infiniteIBV=1mA.MODELMD3DIS=1e-10N=0.4.ENDSirl3803saber的模型templateirl3803dgs#*************************************# ModelGeneratedbyMODPEX *#Copyright(c)SymmetryDesignSystems*# AllRightsReserved *# UNPUBLISHEDLICENSEDSOFTWARE *# ContainsProprietaryInformation*# WhichisThePropertyof *# SYMMETRYORITSLICENSORS *#CommercialUseorResaleRestricted*# bySymmetryLicenseAgreement *#*************************************#ModelgeneratedonOct 1,01#MODELFORMAT:Saber#SymmetryPOWERMOSModel(Version1.0)#ExternalNodeDesignations#Noded->Drain#Nodeg->Gate#Nodes->Sourceelectricald,g,s{#BODY_BEGINspm..modelmm=(type=_n,level=1,is=1e-32,rd=1e-6,vto=2.19991,lambda=0.066277,kp=242.082,rs=0.00374412,cgso=3.4e-05,cgdo=1e-11)spd..modelmd=(is=9.10142e-10,rs=0.00293788,n=1.24499,bv=30,ibv=0.00025,eg=1.00067,xti=2.50514,tt=0.0001,cjo=4.09446e-09,vj=2.08848,m=0.483177,FC=0.5)#DefaultvaluesusedinMD1:# RS=0EG=1.11XTI=3.0TT=0# BV=infiniteIBV=1mAspd..modelmd1=(is=1e-32,n=50,cjo=2.712e-09,vj=1.09073,m=0.714038,fc=1e-08)#DefaultvaluesusedinMD2:# EG=1.11XTI=3.0TT=0CJO=0# BV=infiniteIBV=1mAspd..modelmd2=(is=1e-10,n=0.4,rs=3e-06)#DefaultvaluesusedinMD3:# EG=1.11XTI=3.0TT=0CJO=0# RS=0BV=infiniteIBV=1mAspd..modelmd3=(is=1e-10,n=0.4)spm.M1n9n7ss=model=mm,l=100u,w=100uspd.d1sd=model=mdspr.rdssd=1e+06spr.rdn9d=0.0001spr.rggn7=5.27356spd.d2n4n5=model=md1spd.d30n5=model=md2spr.rln5n10=1spf.fi2n7n9i(spv.vfi2)=-1spv.vfi2n40=0spe.ev16n100n9n7=1spc.capn11n10=4.39906e-09spf.fi1n7n9i(spv.vfi1)=-1spv.vfi1n11n6=0spr.rcapn6n10=1spd.d40n6=model=md3}

我昨天用MODEL EDITOR建了模，但是調用到CPATURE中，不認，這是怎么回事？
我的步驟是：打開MODEL EDITOR，IMPORT-IRL3803的文本文件，以IRL3803存盤，再CREAT capture parts,將.lib轉成.olb。文件名相同。
打開CAPTURE，OPEN-IRL3803庫，再雙擊IRL3803這個元件，這時出現的是一個集成塊的圖像。這時無論是否對它的外觀進行修改，編輯它的屬性及封裝，后存盤退出。在CAPUTPR中調用這個元件，都顯示ERROR -- Subcircuit IRL3803 used by X_U1 is undefined。這是怎么回事？PART property 是X^@REFDES %1 %2 %3 @MODEL 。我也對它進行了更改，沒用。整整一天，我頭都大了。各位幫忙解決一下!!!!
PIN的屬性我也改過，PASSIVE或INPUT都試過。

回復

tinyhe

LV.6

2004-05-04 14:37

@littledrop

我昨天用MODELEDITOR建了模，但是調用到CPATURE中，不認，這是怎么回事？我的步驟是：打開MODELEDITOR，IMPORT-IRL3803的文本文件，以IRL3803存盤，再CREATcaptureparts,將.lib轉成.olb。文件名相同。打開CAPTURE，OPEN-IRL3803庫，再雙擊IRL3803這個元件，這時出現的是一個集成塊的圖像。這時無論是否對它的外觀進行修改，編輯它的屬性及封裝，后存盤退出。在CAPUTPR中調用這個元件，都顯示ERROR--SubcircuitIRL3803usedbyX_U1isundefined。這是怎么回事？PARTproperty是X^@REFDES%1%2%3@MODEL。我也對它進行了更改，沒用。整整一天，我頭都大了。各位幫忙解決一下!!!!PIN的屬性我也改過，PASSIVE或INPUT都試過。

我給你做了這個器件，你試試看
1083652643.rar

回復

littledrop

LV.1

2004-05-08 08:00

@tinyhe

我給你做了這個器件，你試試看1083652643.rar

出現同樣的錯誤。顯示ERROR -- Subcircuit IRL3803 used by X_U1 is undefined。

回復

tinyhe

LV.6

2004-05-09 20:09

@littledrop

出現同樣的錯誤。顯示ERROR--SubcircuitIRL3803usedbyX_U1isundefined。

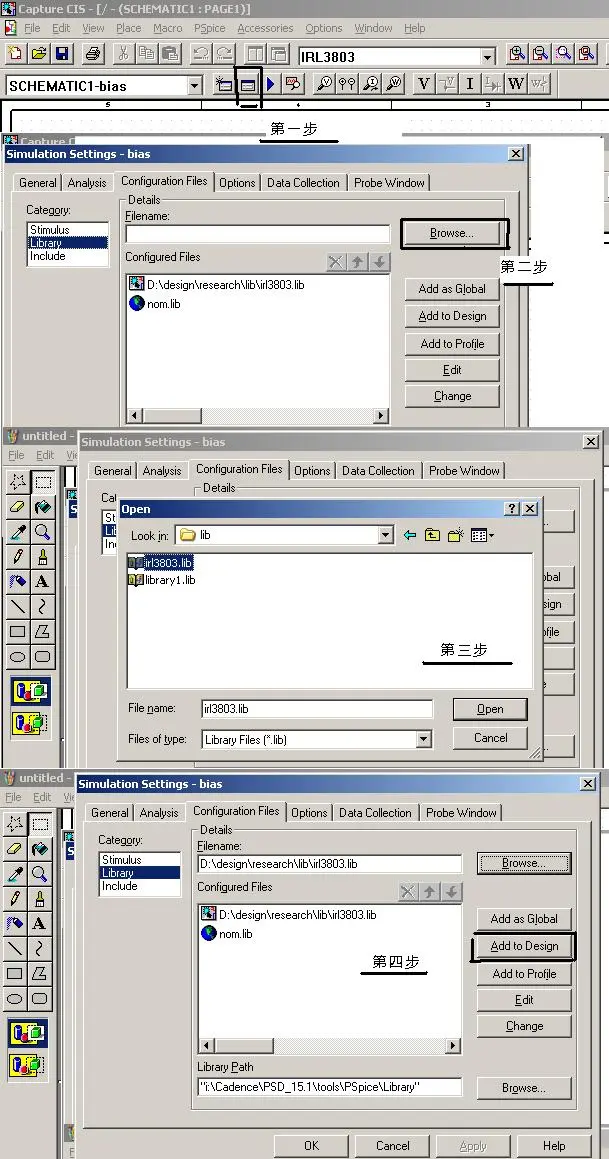

將庫文件添加到項目中

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/17/1084104580.jpg');}" onmousewheel="return imgzoom(this);">

回復

littledrop

LV.1

2004-05-10 10:57

@tinyhe

將庫文件添加到項目中[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/17/1084104580.jpg');}"onmousewheel="returnimgzoom(this);">

成功!多謝tinyhe

回復

xiaoyuxing

LV.4

2005-06-06 13:30

@tinyhe

我給你做了這個器件，你試試看1083652643.rar

你好，我用Orcad做的器件也和墨水筆littledrop有一樣的問題，即subcircuit used by X_U1 is undefined,請指教這是什么原因。不過我的lib庫是用子電路實現的。

回復

xiaoyuxing

LV.4

2005-06-06 13:39

@tinyhe

我給你做了這個器件，你試試看1083652643.rar

不好意思，我依照你教他的貼子已搞定，謝謝。我想和你成為朋友，以后希能和你聯系。請回我的信。yzfangyu@126.com

回復

xiaoyuxing

LV.4

2005-06-06 13:44

@tinyhe

我給你做了這個器件，你試試看1083652643.rar

你有Orcad Pspice的參考資料嗎？如有的話，請發至我信箱。謝謝你

回復

benever

LV.4

2005-06-26 10:54

@tinyhe

我給你做了這個器件，你試試看1083652643.rar

你好！能不能給我一個光偶合器件，東芝公司的tlp181的saber模型！
謝謝！

回復

fjm263

LV.2

2005-10-24 18:20

@tinyhe

你好，我怎么按你的去做，但仿真時出現：
ERROR -- Less than 2 connections at node N00951
ERROR -- Node X_M1.7 is floating
ERROR -- Node N00951 is floating
什么問題啊，謝謝！
