EE42*19.6
本人用開環上過1000W額定銅皮可以用25*0.3MM的2+2

另外,做大功率用三明治繞法很浪費窗口,最好次-初

師傅,謝謝了,你是可以,但這就要考驗我的工藝了,慢慢來...

千萬別叫我“師傅”.

您一定行的

你是熱心人,大家感謝你了!!!

感覺您的匝數算的是錯的

總工,你好!
小小請求,請將我過去沒用的帖子刪除,因為那是錯誤的,以免誤導別人.

EE42用25K驅動的話,跟2T+2T不匹配,2T不會低于40K吧.我的EC42用3T+3T算來算去都不低于35K.

要真正挑戰EC42做逆變器的的功率極限,就是要用TDK的PC47,最少也是PC40磁芯,初級1T+1T,頻率80-100K!估計能達到2KW.

我試過,頻率在300K,不過那次是由于零件裝錯的原因導致,用的3525,RT電阻為470R,后來發現最大占空比在20%,才發現定時電容裝錯了,不過用的MOS是2對IRFB4310,很強,功率到了500W沒有燒毀.感趕緊把頻率調下來了.

期待你的挑戰極限!我們都支持你.

大功率硬開關的開關頻率上到100K基本上就到極限了.

師父說的對,變壓器你都1T了,還想搞成0.5+0.5不成?呵呵,用那高頻率,想把磁芯燒炸啊

得到以上各位大師的支持,萬幸之致.
我用EE42來實驗,目的是給初學者一種啟示,在制作的過程中自己也學到知識.
因EE42是最常用而好多人在用且出現很多問題,所以親自嘗試.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1278851242104709.jpg');}" onmousewheel="return imgzoom(this);">

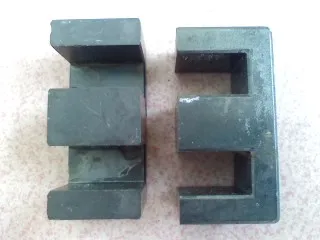

EE42,1.2*2,PC40
還是用3525/一級推動/3205*4+4(此方式最多用)
頻率:根據以上各位大師的提議,20K---60K

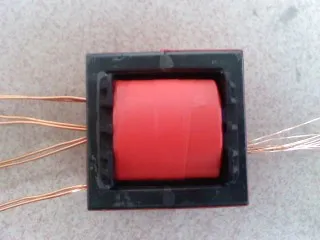

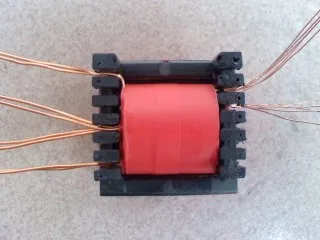

初級用2+2(現不敢用1+1,最后成功后再嘗試)
次級用52

SF56的trr在35ns可以的,就是耐壓余量不夠.

整流管用SF56在60K不知是否勝任?
是超快恢復二極管,5A/400V,如60KHZ不知如何?

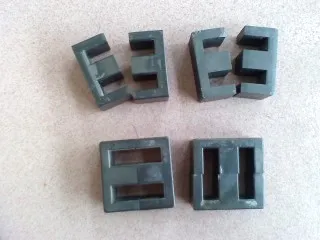

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1278851242107315.jpg');}" onmousewheel="return imgzoom(this);">

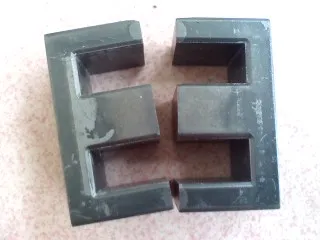

這是PC40的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1278851242107356.jpg');}" onmousewheel="return imgzoom(this);">

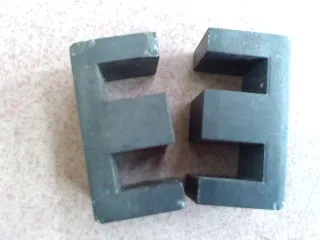

下面這種應該是不能用
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1278851242107396.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1278851242118873.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1278851242118880.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1278851242118888.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1278851242118895.jpg');}" onmousewheel="return imgzoom(this);">

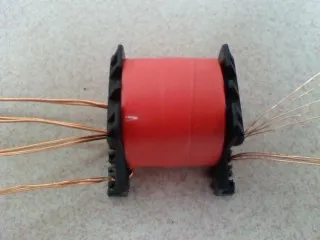

我們支持你,銅帶哪里搞的?

向你學習.

銅材店,你可以說搞一點回支試一試,一般都不會很多錢的.

我是小學生,客氣了.

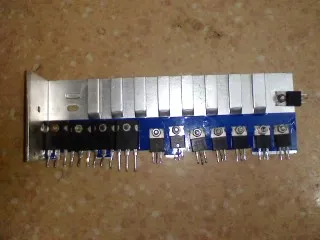

可以就OK了,我還特別用小的散熱片,
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1278851242140490.jpg');}" onmousewheel="return imgzoom(this);">

老兄,你的散熱器上不是用的導熱硅膠片嗎?

師傅,你好
是用變壓器膠紙.

千萬不要叫我師父,我是個菜鳥,真正的大師是鐘工和他的徒弟們.

想問你個問題,希望你能給點建議,我現在的電路是這樣的情況:

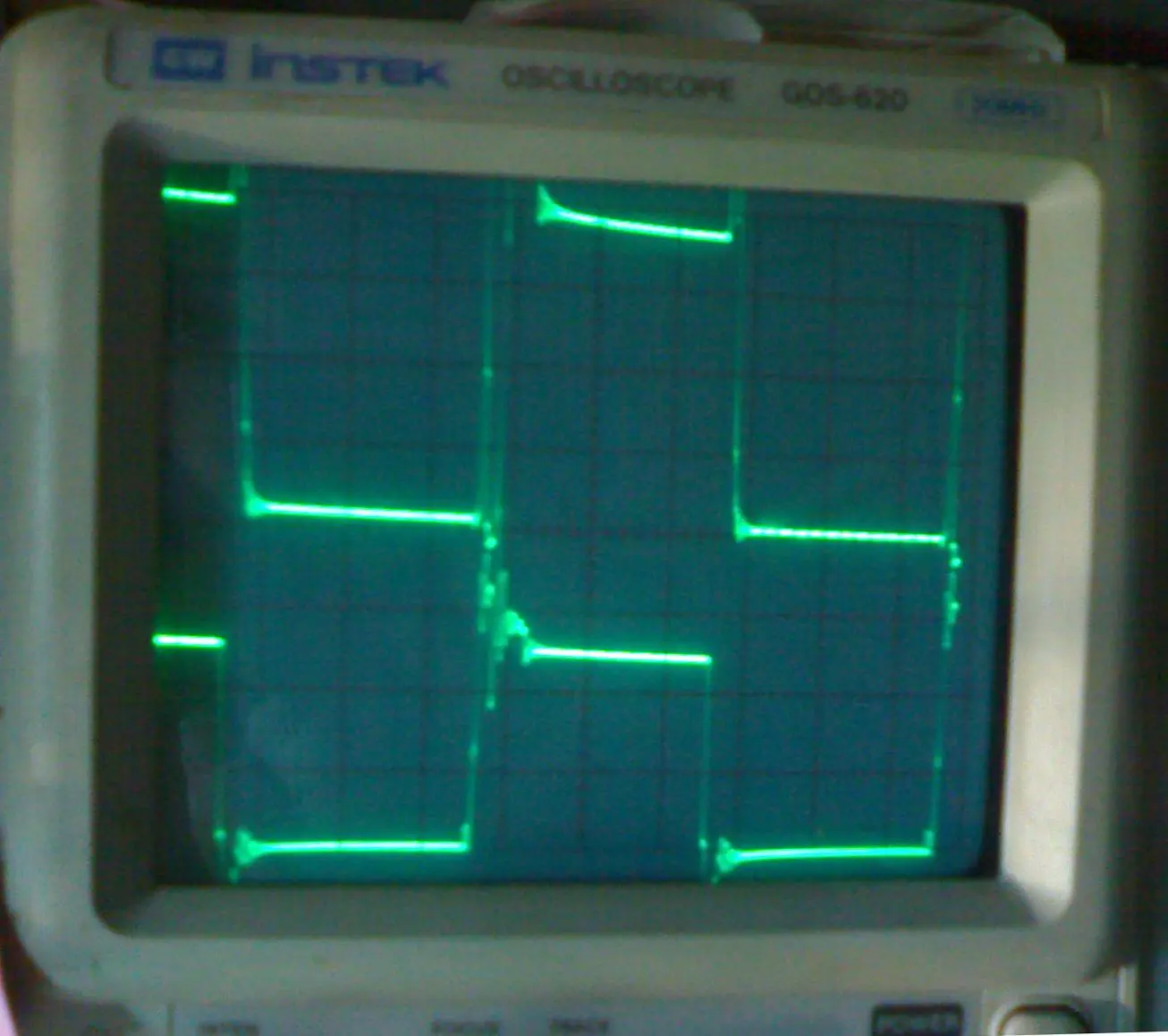

第三個EC49的變壓器上機測試了一下,覺得次級分開繞所產生的反峰比繞在一起要好很多,現在這個變壓器的匝比為2:2:117,前級銅皮,次級單根0.75,但是很奇怪的是,按照這個匝比,次級輸出電壓理想值為700V,但是經實際測試得到的結果相差有點大,比如負載為4個200W的燈泡2并2串時,開環輸出電壓510V,電流2.1A,輸入11.2V 130A,效率僅為74%,而負載為4個200W的燈泡串聯時,開環輸出電壓680V,電流0.7A,輸入12V 45A,效率為88%,這又看著似乎正常了,初級的濾波電容也不是很熱.前面的510V似乎是低了點,不知是不是次級0.75的線電流不夠啊?還有看MOS的G和D端波形還是有點變形的厲害,500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/585911242324769.jpg');}" onmousewheel="return imgzoom(this);">上面的是D端波形,下面是G端波形,5V/格,1uS.測試狀態為輸入11.2V 130A時.

你是小學生,那我們是什么呢?剛學說話的小朋友?哈哈!!

0.75=0.38mm平方,用雙線吧.

雙線是肯定繞不進了,0.75的線剛好擠滿窗口,準備繞兩個一樣的EC49的變壓器,次級0.75雙線,每個一半輸出電壓.應該可以了,現在的現象就是感覺輸不出電流,除非次級帶上很重的負荷.就像輸出1000W時那樣.

大師,PC40,EC42 EE??,EI??這些怎么區分啊?

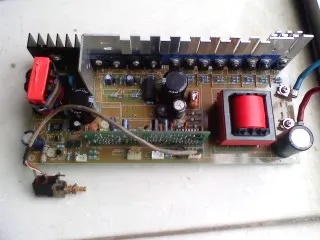

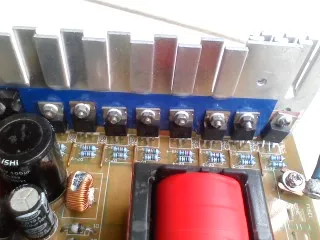

試機失敗,200W以上負載管熱,變壓器常溫.可能與管有關,8只3205都是雜亂的.用統一的再試.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1278851242448892.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1278851242448904.jpg');}" onmousewheel="return imgzoom(this);">
