buck紋波中的低頻紋波
buck變換器,200k頻率,低頻紋波周期為64u(15.6k),請問如何消除.
全部回復(7)
正序查看
倒序查看
@化雪
兄弟,這不是低頻紋波吧,這是系統還沒穩定吧,你調系統就可以了,就是主芯片上誤差放大器上的RC電路,如果不理系統速度,你可以把RC里的電阻放小,電容放大,比如說104試試看,如果怎么都調不好,那你麻煩了,看看系統布線有沒有不好的地方,如果布線有問題那可能好幾天都搞不好, 低頻紋波是指50HZ或100HZ的交流干擾,在BUCK里,他們是很難被去掉的, 提醒你一下,系統不是穩定就行,還要保證動態的過沖和動態的恢復時間,
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2816891242089598.jpg');}" onmousewheel="return imgzoom(this);">

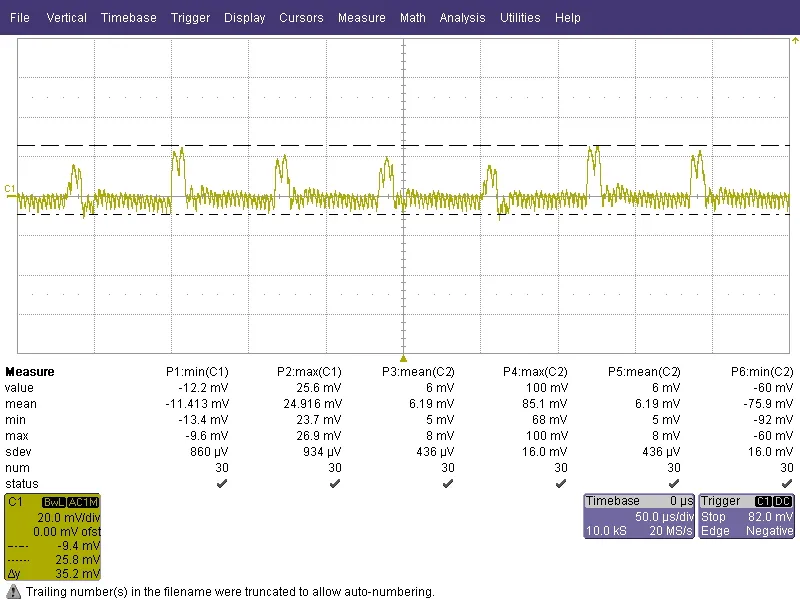

這是紋波波形
0
回復
@kolan
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/2816891242089598.jpg');}"onmousewheel="returnimgzoom(this);">這是紋波波形
系統問題,非低頻紋波
0
回復
@kolan
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/2816891242089598.jpg');}"onmousewheel="returnimgzoom(this);">這是紋波波形
這應該是系統問題,你還是調系統試試,你看看不同的負載類型(純電阻,電子負載不同模式),不同輸入有沒有變化.
問問你身邊的人,比如說總工,如果公司比較大,問問本部門的經理或經驗豐富的人,讓他們看看布線,或你系統參數有沒有不合理的地方,我們見不到實際的東西,只能說個大方向.
問問你身邊的人,比如說總工,如果公司比較大,問問本部門的經理或經驗豐富的人,讓他們看看布線,或你系統參數有沒有不合理的地方,我們見不到實際的東西,只能說個大方向.
0
回復
@kolan
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/2816891242089598.jpg');}"onmousewheel="returnimgzoom(this);">這是紋波波形
是反饋環路的遲滯與變壓器的分布參數產生的紋波,非低頻紋波.
