說不清楚的,做多了就知道了

謝謝你啊,第一,二點也說不清楚嗎?

比如一個48V/12V的單端反激式DC/DC開關電源(最大輸出電流5A),當負載為100Ω,25Ω,10Ω,3Ω依次變化時,負載電流逐漸增大,占空比相應增大.
而過載保護的時候是占空比減小?為什么不一樣呢?過載保護是功率的限制么?

uc3842的過電流保護是用3腳,當3腳的電壓超過1V就封鎖片子的6腳驅動輸出.
1腳也可以作保護引腳,當1腳電位低于1V時片子也被封鎖,但這個保護方式有點小問題,那就是不能在三腳引入負電平,也4腳對3腳的用電容直接做的那個補償不能太大,否則就不能鎖死輸出.
   一般要把2腳通過10K電阻接地,384X系列內部誤差放大器有毛病,業內都這樣做,我也不知道為什么.
   第二個問題我不知道你問的什么,在384X這邊,電壓一般不超5V就是用8腳做的電源,至于副邊的反饋你要用431那就好說了,431系列里,最高能受的起36V電壓,加上降額,你用多少是個人愛好只要不低于5V都沒什么問題,提醒你一下,有的431只能承受24V電壓,看說明書吧,
   第三個問題是沒有答案的,這種算法和后級前級兩方面多個參數有關,如果是AC輸入就更難了,至于那些國內出版的書上的各種算法你就當不知道好了,有你算的功夫,你已經調好了.國外的的好多電源單是調系統,一個博士就要調一個星期,你想一下,如果能算,那些博士為什么不算還要調,努力吧,經驗有了就好了.
   第四個問題:3腳補償算法有,也較簡單(相對電壓環),算出來的參數也能用,但是你直接把補償選在400-500MV左右就行了,系統穩定,動態夠快.不用費勁.不要選的太低,不好穩定,不能選的太大,否則電流模式的優點就沒了(這時其實已是電壓模式),也就是動態就不夠快了.當然TI的網站上有資料,國內也有,你可以找一下.

謝謝化雪,上面第二個問題的意思是:自饋線圈的電壓設定多少好呢?肯定比10V高,但是可以20,30V嗎?

化雪兄講得不錯,但我一般都是將IC 2腳接地.

過電流保護是檢測開關管的電流,當3腳的電壓超過1V就封鎖6腳的輸出.
過載保護呢?其實我問的是過載保護.

好像過載保護一般有4種.
1.通過3PIN檢測超過1V使7PIN電壓拉低.
2.采取拉低第1腳的方法關閉電源.
3.采用斷開振蕩回路的方法.
4.采取抬高第2腳,進而使第1腳降低的方法.
但是后面3種看的不是很明白哦...
3302501242014293.xls

1、關于自饋電壓的問題,uc3842在15VDC時啟動,啟動后在9V以上肯定可以工作,但是你要注意,不同的廠家這些參數是不一樣的,你要找你供應商的規格書.
2、在EXCEL里的那個電路圖對我來說是有毛病的,其中之一C1的取值太小,一般最小也取在100U,經驗一般取220U.這是因為電解電容有0.2左右的誤差,那么47U最小的時候只有38U而鋁電容在低溫時容量變小,內阻增大,很可能會出問題.之二沒有斜坡補償,不要認為占空比小于0.5就可以不要,有時候會不穩定.
3、自饋電壓也最好不高于20V,可以說不能超過18V,原因就在于大部分MOS管Vgs只有20V(也有30V的,就看你能不能受的起漫長的供貨周期和很高的價格)的標稱耐壓,加上0.9的降額,驅動電壓就不能超18V,在你的驅動電路中驅動電壓就是自饋電壓,這就是說自饋電壓不能超過18V.在民品中有時候可能不太講究這些,但你自已作的時候最好注意.
4、你的電路中自饋電壓(VCC)和輸出有關,不好說取多少,你得實調,最低不得低于9V(對于TI的UC3842來說)最高不超18V,最好的辦法找你們有量產機子參考一下,大家都是這么做的.
5、關于那四種保護方式我聽過,我用拉1腳方法多,抬2腳也用過,3腳和1腳我已經說過條件了,抬2腳是把2腳電位抬到2.5VDC以上就可以,這你看規格書,WWW.ic37.com上有,看那個內部原理圖,就能明白為什么.
關振蕩這種方法,只聽有說的沒見有做的,4腳是敏感地方,除了補償你就不要做別的了,省的出莫名其妙的問題.
關于你EXCEL中電路,我也看不太明白,圖不全沒調過說不了什么,好像還是先是3腳動作,使輸出降低再來動作保護電路.
6、對過載和過流,我也分不太清,我沒做過成本像你這么低的電源,一般我都用單獨的輔助電源,3腳做一次保護,然后輸出再做一次.就算沒有單輔助電源,保護的起跳電路也是單做的,沒這么用過,這種電路的性能很不均一,高低輸入,高低溫情況,過流點可能會變很多,從EXCEL里看你那個電路是民品級的,能不能這么做,我不太清楚不能再給你更多的幫助.
7、論壇上學不到太多東西,只能給你一個思路,最能學東西的地方是你們已經量產的電源和你的老大,在那上面下功夫吧,這里可以開闊一下思路,長點識,更好的東西都有版權和專利的限制.

謝謝化雪兄的回答,其實我是在自學.
以前沒弄過開關電源設計,是搞測試的.
因為在面試中,所以有的問題必須先搞個明白.

化雪兄,有時間的時候可否幫我看看這個...多謝了..
3302501242044797.xls

化雪兄,說得很精彩,強烈支持!
    3842系列過載短路保護問題在電源界是一個永恒的話題,講幾天幾夜都講不完,反擊和正極又有所不同,我自己也探討過,有時候遇到此問題很痛苦,你就是將這個問題交給公司的老大,也不一定能搞定,關鍵要分析短路保護的實質.
    WYJCH兄,看了你貼的網上幾種流傳短路保護的幾種方法,個人認為效果一般,有的甚至很垃圾,以免對新手造成誤導,如果懷疑,自己最好實踐一下,相信你會收獲很多!

yuyan兄,呵呵,有機會的話,我會實踐一下.
可否幫小弟看看下面的一個問題呢?拜托!!

1、先說你貼的圖,那個主芯片我沒聽說過,看了一下資料也沒太懂,后面整流續流部分好像是被鐵盒罩住的,這種方式在很久以前的家用電器上面見過,現在很少見,不知道想像的樣子是不是對.
2、C20的接外殼那應該是為了抑止共模和輻射,這種EMC的問題,更說不清.c18,c19畫法上可能有誤,應該在現有的電路上,在兩個電容的聯結點有到機殼的通路才對,是為了抑止共模,原理我也說不清,我就知道這么用,一般電源前面也放這個電路,后面的少見,
3、外殼就是機殼,C20接外殼是為了降低輻射.(機殼上接受的電磁能量要有放掉的路徑,你可以這么理解,我不知道對不對)EMC你能調試通過就行,那種原理更難搞明白)
4、晶閘:一種情況就是在交流電路里,因為輸入是雙向的所以也用雙向晶閘,由于習慣問題在直流輸入的機子上也這么用了,以后你會發現,這種情況很多:習慣性的用成熟電路,不管他是不是合試.越是大公司越有這個習慣.
   第二種情況就是在直流電路里確實存在從地到正輸入的電流,這就是變壓器的復位電流,在諧振復位(只用一個電容并在MOS管上,在48V輸入的電源里這么用的很多)的電源里我量到過,像這種輔助繞組復位的電路里有沒有反向電流,我真說清,有時候做了都不清楚很深的原理.
   很不好意思,今天的回答沒有一個敢肯定,只能給你參考,也請高人幫我分析一下我說的那是對那是錯,我也長長見識.
5、現在的電路:EMC:從輸入端開如依次,一對共模電容,差模電容,后面共模圈,差模電容,放電電阻,差模圈,一對共模電容,防沖擊電路(就是那個晶閘),這是AC的,DC輸入視情況而定,有時省掉差模圈和一對共模電容,
   輸出EMC一般是一個共模圈,一般在輸出端子上有接對地的電容,也有不接的,
   防沖擊電路:DC電路有用功率電阻(或負溫度系數熱敏電阻)加繼電器的,也有用熱敏加MOS管的,功率小了只加熱敏,總之少見晶閘的電路(這個晶閘我都沒見過長什么樣),AC電路:小功率只加熱敏,200W以上見過用晶閘畫原理圖的,大部分就用繼電器了.
   謝謝你對我的信任,可是我知有所限,不能更好的幫你了
   謝謝yuyan的點評,電源越做越覺得深不可測,哈哈!!!無奈.

謝謝化雪兄,是張,蔡的《開關電源的原理與設計》的第224頁上面的例題.
您的回答,我再慢慢看哦.....

化雪兄,功底深厚,有Jack Wang般的風格,難得!

學習了。。。。

uc3842和MOS管的開關電源設計中，空載為什么無法震蕩，輸出3.3V一直跳變，變壓器驗證是沒有問題，UC3842  2腳接地，1腳是光耦反饋端，其他接法都是按常規

化雪兄，為啥  輸出電壓會隨輸出電流上升而下降，這是為什么呢？

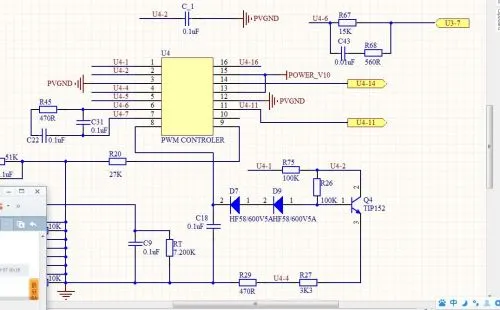

化雪連長，你好，我現在在研究一個電路，知道這塊芯片的外圍接法，不過不能確定這塊芯片是不是UC3846，但是感覺很像，跟uc3846接法唯一不同的是本應接在34腳的一次側電流反饋信號接到了6腳上不知道這樣接法能不能輸出驅動信號？
