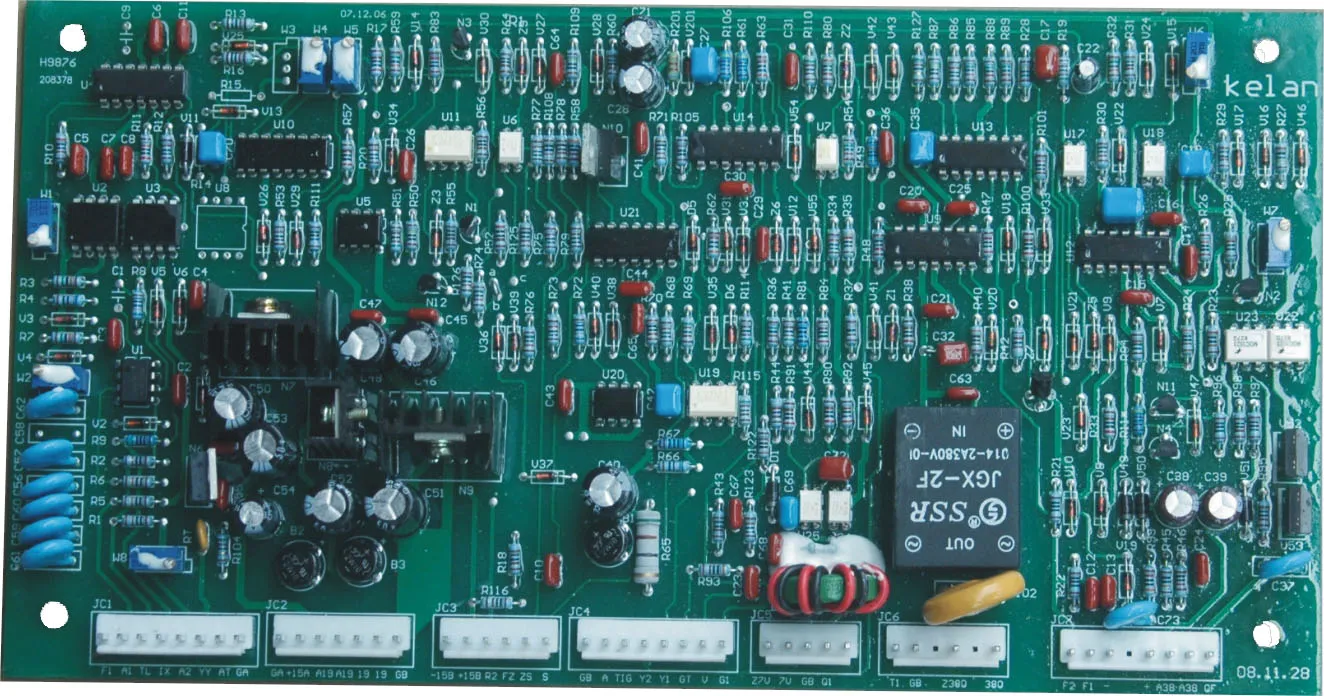

奧太ZX7-STG主控板

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/754211240275573.jpg');}" onmousewheel="return imgzoom(this);">

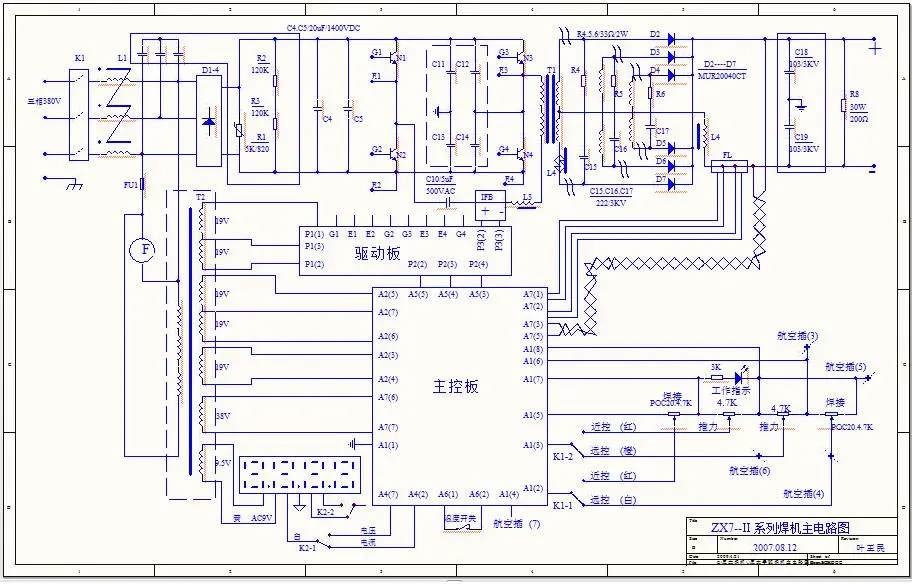

奧太ZX7-STG主電路圖

下面將對ZX7-STG主控板各接插件進行逐一說明:

接插件由左到右分別為A1/A2/A3/A4/A5/A6/A7

接插件的引腳排序也由左到右

插頭A1:接控制面板
A1(1): GND
A1(2):焊接電壓給定
A1(3): 電弧推力調節
A1(4): 接航空插頭(7)
A1(5): 板內通過一個電阻接到GND2
A1(6): 面板電位器供電
A1(7): 面板電位器供電
A1(8): GND2

插頭A2:接控制變壓器
A2(1): GND2
A2(2):
A2(3)/A2(4): 接控制變壓器19V
A2(5)/A2(6)/A2(7):接控制變壓器19V
                  帶中心抽頭--A2(5)

插頭A3:
A3(1): -15V
A3(2): +15V
A3(3):
A3(4): 接自鎖/非自鎖選擇開關
A3(5): 接自鎖/非自鎖選擇開關
A3(6): GND

由于本人對奧太焊機了解有限,不足之處還請各位高手指正.

不完善的地方還請大家來補充完善.

插頭A6:
A6(1): 接溫度繼電器開關
A6(2): 接溫度繼電器開關,板內接GND
A6(3): 懸空
A6(4): 板內接交流固體繼電器
A6(5): 懸空
A6(6): 板內接交流固體繼電器

A6(4/6)板外接什么不太清楚,望高手補充,多謝!

插頭A7:
A7(1): 接電流反饋信號 -
A7(2): 接電流反饋信號 +
A7(3): 接電壓反饋信號 - GND
A7(4): 懸空
A7(5): 接電壓反饋信號 +
A7(6): 接控制變壓器 38VAC
A7(7): 接控制變壓器 38VAC
A7(8):

A7(8)信號不清楚,望高手補充,多謝!

你怎么把葉工的線路板放在上面宣傳呢?呵呵,想仿造的吧???972030451QQ

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/754211240278520.jpg');}" onmousewheel="return imgzoom(this);">

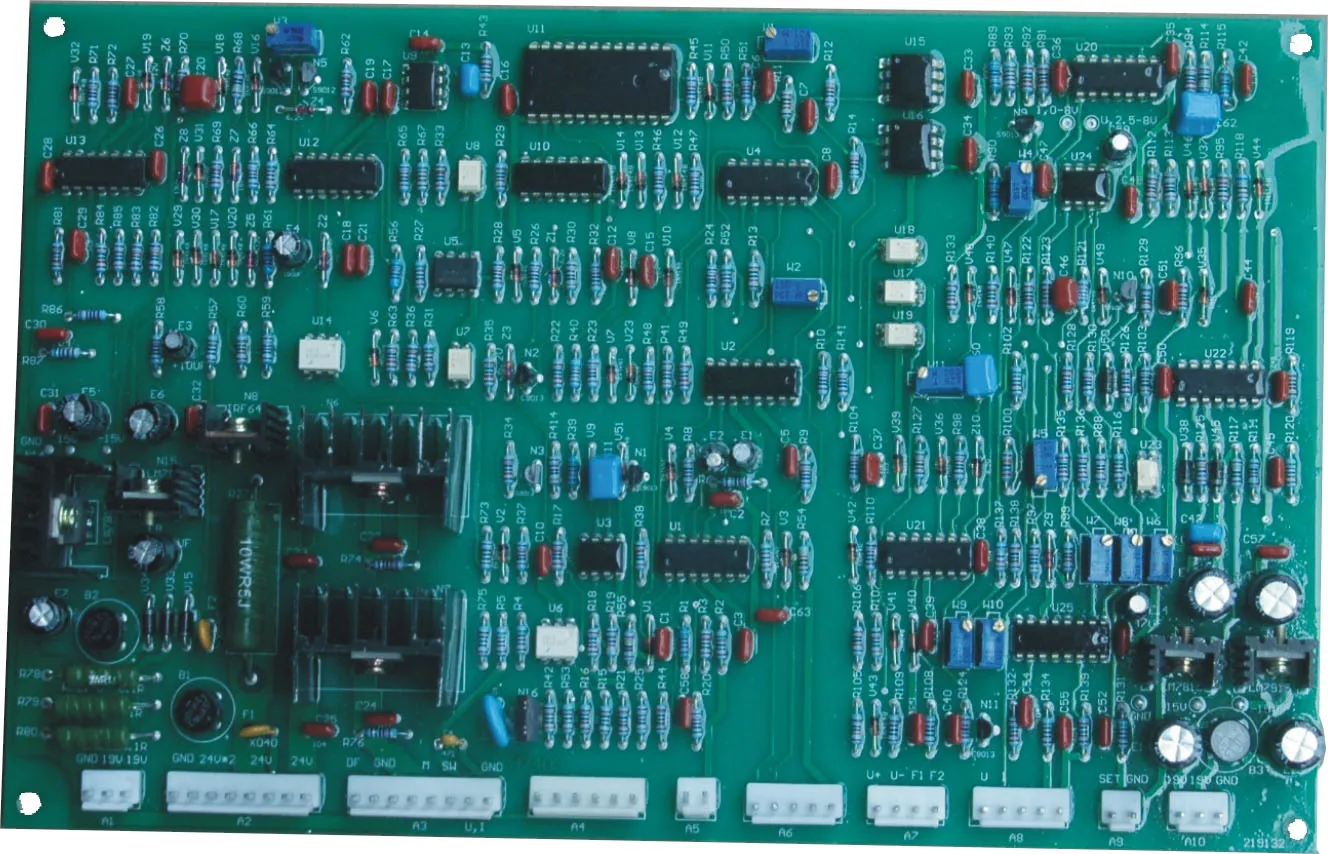

逆變NBC-350-500.CO2氣體保護焊機主控板

圖片是從網上下載的,學習學習,仿造沒那么容易,再說我也不是做焊機的.
我們公司用焊機比較多, 本身對焊接電源也有興趣,所以想多學習學習.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/754211240279706.jpg');}" onmousewheel="return imgzoom(this);">

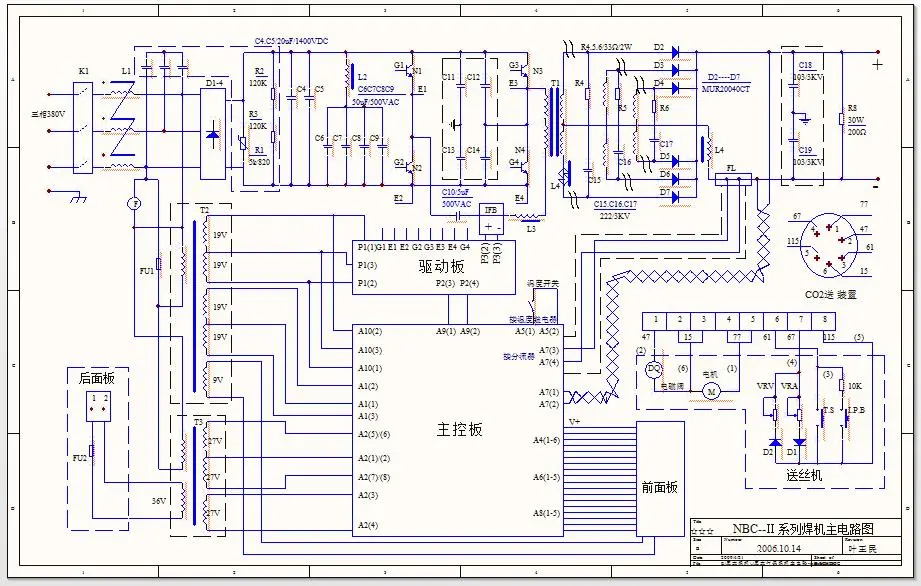

奧太NBC氣保焊機主電路圖

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/754211240280156.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/754211240280455.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/754211240280597.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/754211240280643.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/754211240280888.jpg');}" onmousewheel="return imgzoom(this);">
奧太驅動板

頂

多謝!
第一次這樣發帖,還挺高興的.

這板是哪家的?

網上有不少賣板的,不過跟奧太原廠的差不多,我就借用一下.
也免得我去拍照片,我們公司的焊機拆開后臟得很,板子上都是灰.

www.yitaidianhanji.com

真詳細                                                                  愿上帝保佑你們吧   啊們                   500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3116691240290287.jpg');}" onmousewheel="return imgzoom(this);">

好像這個論壇里面賣板的多.

技術交流的哪里去了?呵呵

論壇中高手大把,怎么就沒有加入我討論呢?

插頭A1:接控制變壓器
A1(1/2/3): 接控制變壓器19VAC   帶中心抽頭
A1(1):     接中心抽頭

插頭A2:
A2(1/2):接控制變壓器(帶中心抽頭) GND
A2(5/6):接控制變壓器(帶中心抽頭) 27V
A2(7/8):接控制變壓器(帶中心抽頭) 27V

A2(3/4):不帶中心抽頭的一路輸出     27V

插頭A3:
A3(1):
A3(2/3):
A3(4/5):
A3(6):
A3(7):
A3(8):

插頭A7:
A7(1):
A7(2):
A7(3):
A7(4):

插頭A5:
A5(1):
A5(2):
