多大體積啊

efd10

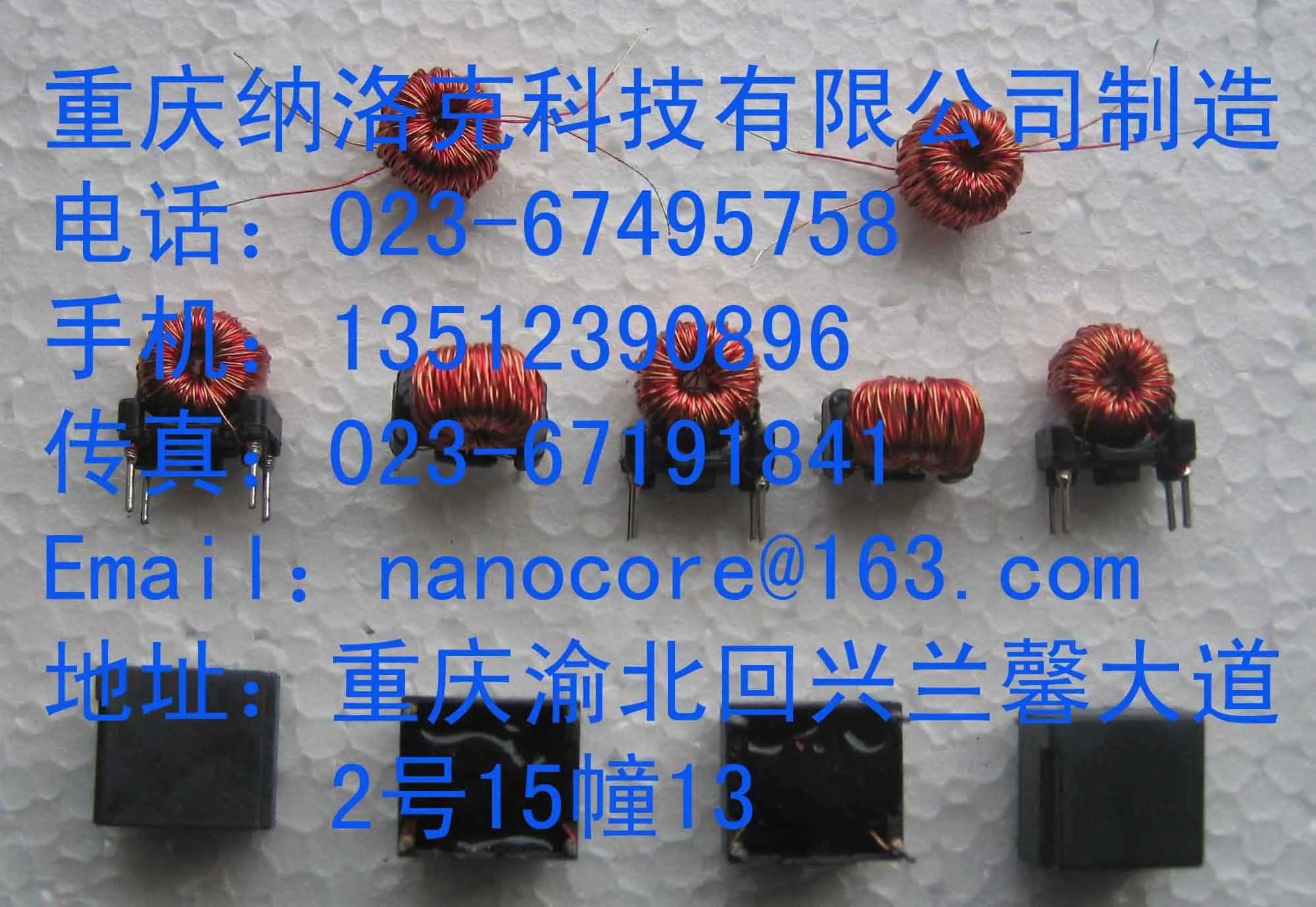

我公司有這樣的產品聯系電話
13512390896 任愛民

重慶納洛克科技有限公司
電話023-67188144
傳真023-67191841
網址:www.nano-core.cn

E-mail:nanocore@163.com500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2812471239261992.jpg');}" onmousewheel="return imgzoom(this);">

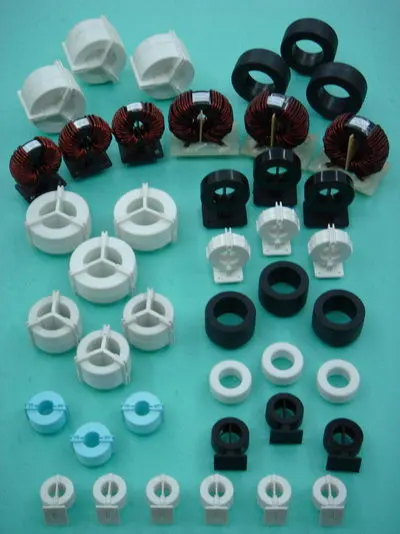

內徑*外徑*高度   在什么頻率下要到120MH  繞多少匝線?繞多粗的線呢?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2971861239264044.jpg');}" onmousewheel="return imgzoom(this);">

有沒有鐵氧體

達到120mh,小體積共模電感磁心  鐵氧體的話,在同一測試頻率20-50KHZ 的話,體積肯定會比非晶,納米晶磁環要大的``這跟你要求的小體積.....可能....

我用非晶可以達到這么大電感可是效果沒鐵氧效果好,是不是非晶的參數不對

問題不全．共模電感還要考慮額定電流,如果只是電感很多都可做．你需要給出電流,才能給你介紹磁芯．

共模電感選Core無須給出電流, 電流的大小只會在選擇Wire大小時考慮..
共模電感的Core AL值很高,有稍微的電流就會飽和>..

恰恰線徑就是限制CORE大小的因素之一!

No, 您這么會這樣想呢/
Wire size 不可能來決定Core大小的.
因為Wire size 選取時的電流密度不是一個定數,它有很多的外在因素決定.
像樓主要這么高的電感量,目前我看只有用非晶的咯..
非晶的話,Core是根據所需的電感量來選擇(適當?shù)娜?shù)).

跟線徑也有關系吧 ,線粗的話,內徑小的話,怎么饒線呢?電流也是要考慮的吧`

No,no...
電流密度雖然不是定數但一定在一個較窄的范圍內．就比如你設計變壓器器一樣．為什么用AP法選擇磁芯一樣．舉一極端例子吧,如果要求的電感是120mH,一個電流是100A,一個是1A,樓上的認為可以用同樣大小的磁芯(所有特性一樣)做嗎?

觀點一樣．

同上

同意說法,
1. 選型時一般先根椐電流確定線徑;
2. 根椐電感確認圈數;
3. 根椐繞線面積確定磁芯內徑;
4. 根椐磁芯所需Al值和銅線內阻確定磁芯最終尺寸.
5. 小體積大電感優選的是鐵基納米晶共模電感磁芯.

同意~~

貴兄設計過共模電感嗎,說出這種話有點不專業
