沒人能幫我嗎?

保險電阻阻值太小,用10R的,否則沖擊電流太大

今天我也用了10R的電阻,炸的更利害

是保險電阻嗎,不可能,要么你的是劣質貨,你用線繞的試試看,以前我也遇到這種情況.

你要查一下你用規格的耐沖擊電流夠不夠啊

我是普通的1W電阻,當插拔過程中電源插銷如有火花產生時,一定會燒保險絲電阻!

如果,是普通的碳膜或金屬膜,不會燒毀,但也不會其到保險的作用,所以你可以用線繞的保險電阻試試

我就是用普通的碳膜電阻!

這么小的功率!要不是你的前端濾波電容太大!就是設計的峰值電流太大!

鄙人認為多半是變壓器設計的問題,開機沖擊電流太大!還有就是你的輸入低頻濾波電容是用的多大?不知道是不是只壞電阻?

把圖貼出來 讓大家幫你分析一下
這樣子是說不上點的

不要用保險電阻,改為2A/250V的延遲保險絲應該沒問題.

把你的圖貼出來
我幫你分析分析啊!!!!

用功率計測試輸入電流有多少

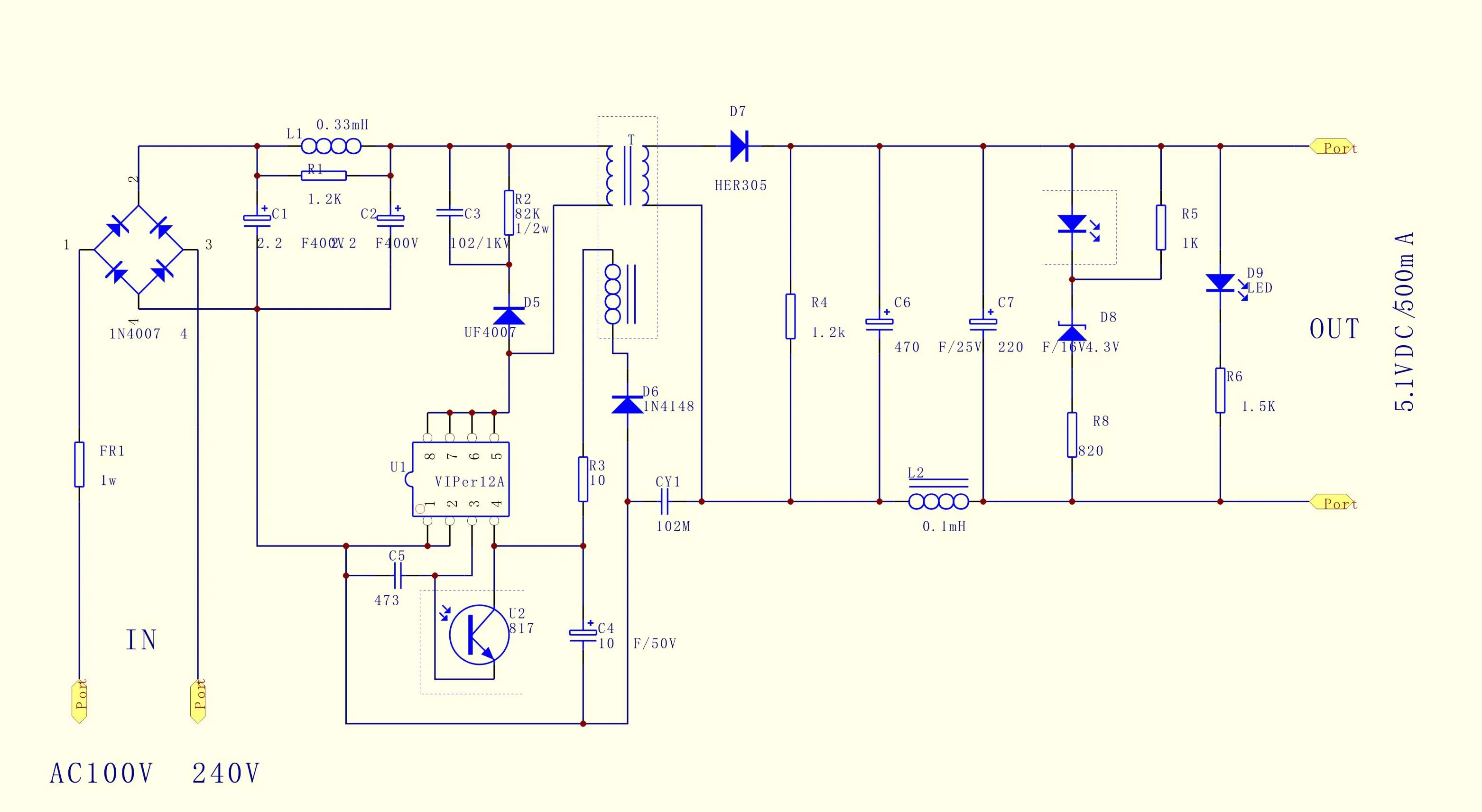

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1121083683.jpg');}" onmousewheel="return imgzoom(this);">

我用VIPER系列設計軟件幫你算的變壓器是:NP=269T LP=5MH NF=80T  NS=22T  EE13

我用VIPER系列設計軟件幫你算的變壓器是:NP=269T LP=5MH NF=80T  NS=22T  EE13

這個設計軟件算出的結果不合實際的,

你的變壓器參數呢???

變壓器參數為
NP140Y  NS14T NA16T

不是開機,是插拔,因為小功率電源要求有插拔測試

用膜電阻,不斷才怪!

嗯!建議你用FSDH321,價格還低一點.如果有興趣可以聯系我.

同意...

你說最好用什么電阻!多少阻值?

匝數太少!建議NP為180匝-250匝,EE13

為什么說用膜電阻一定會壞?

你不要用這樣的電阻,用繞線索電阻就沒有問題了.你試試看.

兄弟從新設計一款電路得了.

看過你16樓發的圖后,個人觀點如下:
此問題與后面的電路基本上無關.應該只與濾波電路有關.
如果,將濾波電路之后,
全部斷開,仍然出現此問題,
則我分析就是正確的.

L1的值太小,在50Hz的電路中,感抗幾乎為0.
所以,你的濾波電路只是相當于
2U2兩支并聯的純電容濾波電路.

我不太懂“保險電阻”,
是保險絲內阻?還是電阻有保險絲功能?
目前,我理解為后者,是個1-10歐的電阻.
如果不對,請別笑.

此電阻與濾波電容組成L型濾波器,
此電阻太小,在反復的“開關試驗”中,
最大峰值浪涌電流可達:310V/R＝幾十A.
此電流有時還會燒整流管.
但,此電流是不會燒芯片的.

如有燒芯片的問題,原因還要另找.
