運放最低輸出
LM324最低輸出為0.7V以上,真是郁悶!請問哪位高手知道有沒有更低的運放輸出的!感激不盡
全部回復(6)
正序查看
倒序查看
@qf58

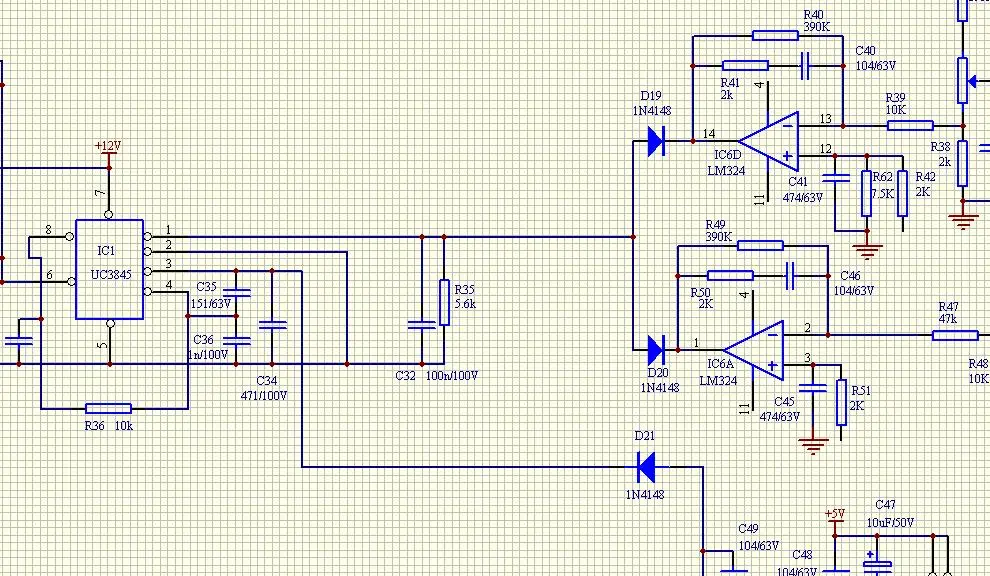

謝謝!電流很小,是拉低UC3845第一腳的(38452腳對地了),3845第一腳0.7V以下才能關機![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/751741239062493.jpg');}"onmousewheel="returnimgzoom(this);">
你要把4148換成肖特基二極管才成,4148就有0.6V的壓降,或者給11腳加個負電壓.或者也可以考慮用三極管來參與控制.
0
回復
@qf58
謝謝!電流很小,是拉低UC3845第一腳的(38452腳對地了),3845第一腳0.7V以下才能關機![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/751741239062493.jpg');}"onmousewheel="returnimgzoom(this);">
324是這樣的,但是他便宜, 通用. 用其他的就不劃算了.
解決方法:
1. 1N4148換成BAT54
2. 324輸出加2個小三極管驅動.
3. 給324 一個低的負電源.
4. 324輸出反相去推高2腳.
解決方法:
1. 1N4148換成BAT54
2. 324輸出加2個小三極管驅動.
3. 給324 一個低的負電源.
4. 324輸出反相去推高2腳.
0
回復
@pangjihao
是不是你的電流太大了?還是放大系數過大?你要分析清楚再作決定.
謝謝!電流很小,是拉低UC3845第一腳的(3845 2腳對地了),3845第一腳
0.7V以下才能關機!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/751741239062493.jpg');}" onmousewheel="return imgzoom(this);">
0.7V以下才能關機!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/751741239062493.jpg');}" onmousewheel="return imgzoom(this);"> 0
