Ib電流波形
Ie電流波形
以上是用自制的線圈感應測得的波形,大家看有無失真和線路問題.
產品是2燈PL13W燈管,輸入功率19.3W,輸出18W,三極管高低壓時的溫升有10度.看下能否再改進.
請各位DX看看這個波形有什么問題!
請大家看幾幅示波器測試的三極管波形,給點意見.
Ib電流波形
Ie電流波形
以上是用自制的線圈感應測得的波形,大家看有無失真和線路問題.
產品是2燈PL13W燈管,輸入功率19.3W,輸出18W,三極管高低壓時的溫升有10度.看下能否再改進.
Ib電流波形
Ie電流波形
以上是用自制的線圈感應測得的波形,大家看有無失真和線路問題.
產品是2燈PL13W燈管,輸入功率19.3W,輸出18W,三極管高低壓時的溫升有10度.看下能否再改進.
全部回復(13)
正序查看
倒序查看
@chzj
有二次開啟,容性,提高半橋頻率,
謝謝chzj兄的回復!
請問您是怎么看出來的呢?波形的那個部分?
只提高頻率就可以了嗎?應該調那個位置的元件?
現在3:3:5,Re:0.5歐,Rb:33歐,2n7 2.5MH(EE10)
210091239083557.doc
請問您是怎么看出來的呢?波形的那個部分?
只提高頻率就可以了嗎?應該調那個位置的元件?
現在3:3:5,Re:0.5歐,Rb:33歐,2n7 2.5MH(EE10)
210091239083557.doc
0
回復
@chzj
IE電流波形前面的尖峰,降低輸入電壓這個尖峰會變高,方法是提高半橋工作頻率或降低LC諧振頻率,可降低驅動電流或加大啟動電容來改善,
chzj兄,最新的調試波形:

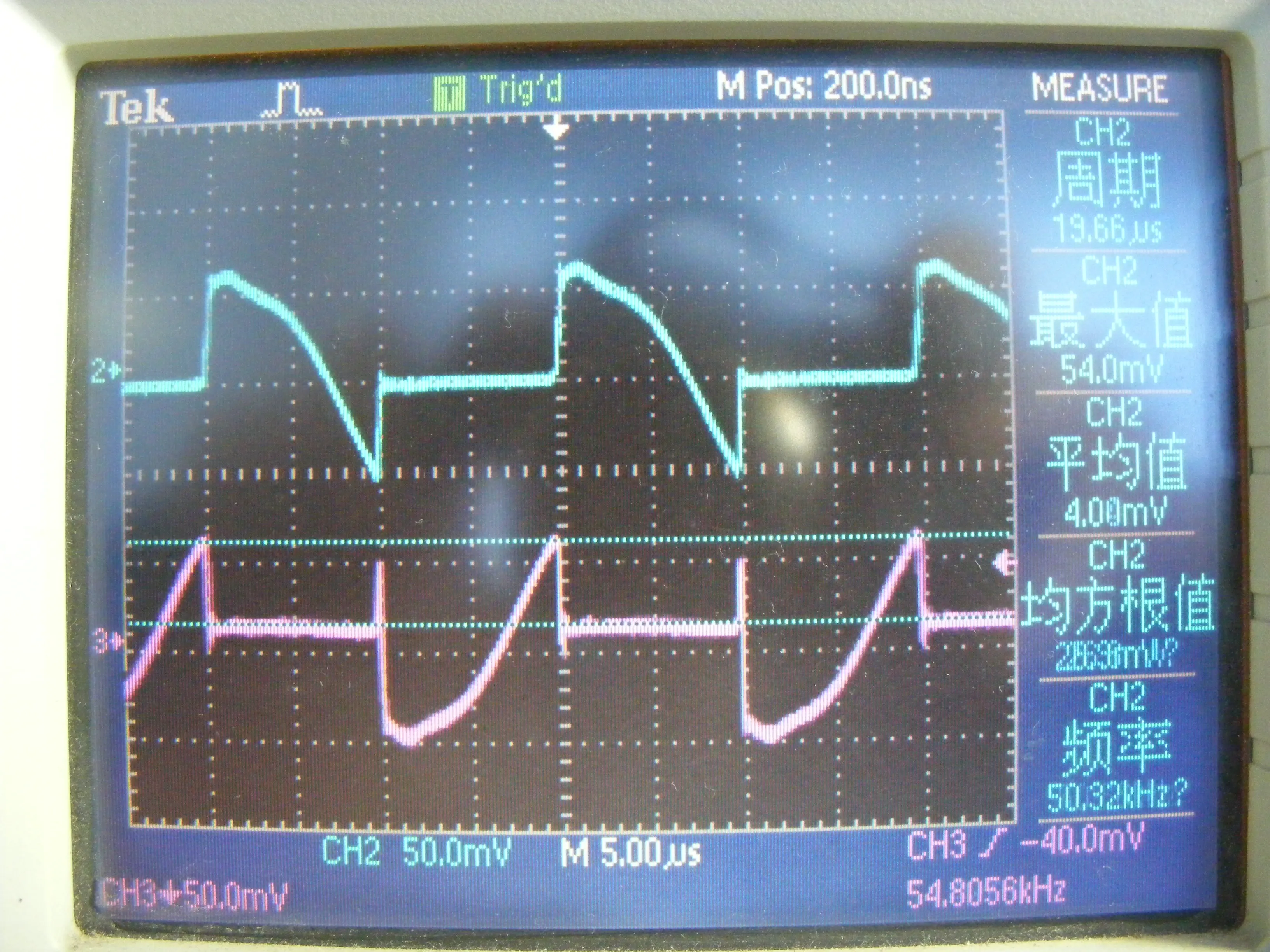

Ib波形:綠色為下管的,紅色為上管的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/210091239335776.jpg');}" onmousewheel="return imgzoom(this);">

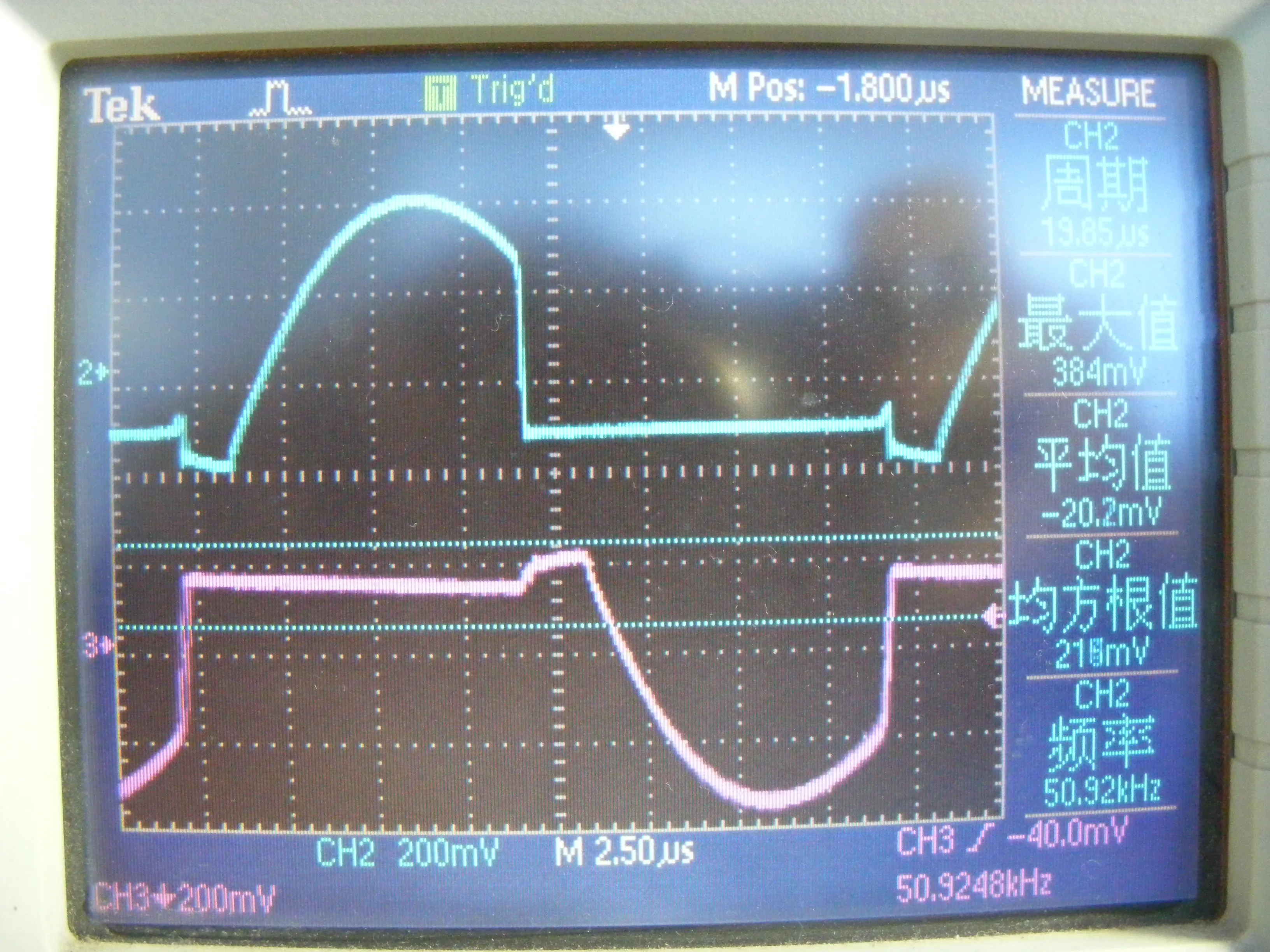

Ic波形:綠色為下管的,紅色為上管的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/210091239335809.jpg');}" onmousewheel="return imgzoom(this);">
請看看這兩個波形還有什么問題?
另外有幾個問題想請教您的:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/210091239335847.gif');}" onmousewheel="return imgzoom(this);">
1、下管Ib波形橢圓形圈內的毛刺是由于什么造成的呢?
我減低驅動電流會有所改善
2、上管Ib波形長方形圈內的毛刺是由于什么造成的呢?怎么上下管波形不一樣?
3、下管Ie波形前面的毛刺是不是也是您前面說的有二次開啟,容性?
Ib波形:綠色為下管的,紅色為上管的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/210091239335776.jpg');}" onmousewheel="return imgzoom(this);">
Ic波形:綠色為下管的,紅色為上管的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/210091239335809.jpg');}" onmousewheel="return imgzoom(this);">
請看看這兩個波形還有什么問題?
另外有幾個問題想請教您的:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/210091239335847.gif');}" onmousewheel="return imgzoom(this);">
1、下管Ib波形橢圓形圈內的毛刺是由于什么造成的呢?
我減低驅動電流會有所改善
2、上管Ib波形長方形圈內的毛刺是由于什么造成的呢?怎么上下管波形不一樣?
3、下管Ie波形前面的毛刺是不是也是您前面說的有二次開啟,容性?
0
回復
@risky000
chzj兄,最新的調試波形:Ib波形:綠色為下管的,紅色為上管的[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/210091239335776.jpg');}"onmousewheel="returnimgzoom(this);">Ic波形:綠色為下管的,紅色為上管的[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/210091239335809.jpg');}"onmousewheel="returnimgzoom(this);">請看看這兩個波形還有什么問題?另外有幾個問題想請教您的:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/210091239335847.gif');}"onmousewheel="returnimgzoom(this);">1、下管Ib波形橢圓形圈內的毛刺是由于什么造成的呢? 我減低驅動電流會有所改善2、上管Ib波形長方形圈內的毛刺是由于什么造成的呢?怎么上下管波形不一樣?3、下管Ie波形前面的毛刺是不是也是您前面說的有二次開啟,容性?
再加測兩路電壓就看得更明白了,頻率還真不低,不調驅動就調電容吧,波形也會更干凈
0
回復
@risky000
謝謝hsia兄的回復!您說的兩路電壓是否高低壓?我高低壓的時候(高壓132V低壓100V)所看到的波形跟常壓使區別不大啊!高低壓觀察時間在30分鐘左右.另外您覺得50K的頻率算搞嗎?
不好意思,沒有把話說明白讓你白費了力,
我的意思是你用的是四通道的示波器,再接上兩個電壓探頭測VCE,波形就比較完整了,也容易判斷一些相位上的細微區別.
從波形上看,你自制的感應線圈還不錯,跟電流探頭也沒太大差別.
第六貼Ic前面有小尖峰,你在高低壓時觀察與常壓幅度沒有不同嗎?電壓變化工作頻率也發生變化,應該可以看出一些相位上的差異,你的諧振電容再大啟動困難,那就適當減小續流電容,可以消除這個尖峰.但是,你是雙管電路,單管工作時與雙管工作時,頻率會有比較大的變化,所以還應該考慮三極管在不同工作狀態時的兼容.
我的意思是你用的是四通道的示波器,再接上兩個電壓探頭測VCE,波形就比較完整了,也容易判斷一些相位上的細微區別.
從波形上看,你自制的感應線圈還不錯,跟電流探頭也沒太大差別.
第六貼Ic前面有小尖峰,你在高低壓時觀察與常壓幅度沒有不同嗎?電壓變化工作頻率也發生變化,應該可以看出一些相位上的差異,你的諧振電容再大啟動困難,那就適當減小續流電容,可以消除這個尖峰.但是,你是雙管電路,單管工作時與雙管工作時,頻率會有比較大的變化,所以還應該考慮三極管在不同工作狀態時的兼容.
0
回復
@hsia
50K應該是不算低了,想想10個us的半波,你用的至少也是13003,三極管的Ts都有3us
我用的是HLB123T,另外續流電容的221的,嘗試變成111,可是效果不明顯!
下面的96.7V時的波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/210091239613574.gif');}" onmousewheel="return imgzoom(this);">
120時的波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/210091239613598.gif');}" onmousewheel="return imgzoom(this);">
下面的96.7V時的波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/210091239613574.gif');}" onmousewheel="return imgzoom(this);">
120時的波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/210091239613598.gif');}" onmousewheel="return imgzoom(this);"> 0
