7腳電壓低,沒有達到芯片啟動電壓

哦..我沒有這IC的資料.請問大俠7腳電壓要多少才能啟動.謝謝!

僅供參考1119929775.pdf

給你一份中文的384X資料參考:
1119930236.pdf

7腳有8.5V電壓.夠呀..為什么啟動不起來呢..(uc3843an的啟動電壓是6.5V 工作電壓是8.5V)

閥值是8.4v還有誤差,器件離散性等因素

多謝多謝..

換了比較小的啟動電阻..還是不行..請問大師有沒有UC3843AN各腳的正常工作電壓?..換了新的IC還不行.

把你的電路帖上來看看.

IC-8腳應該有5V基準電壓,否則無法啟動,應該檢查外圍電路有沒有漏電或短路.該腳輸出電流大約10mA左右.

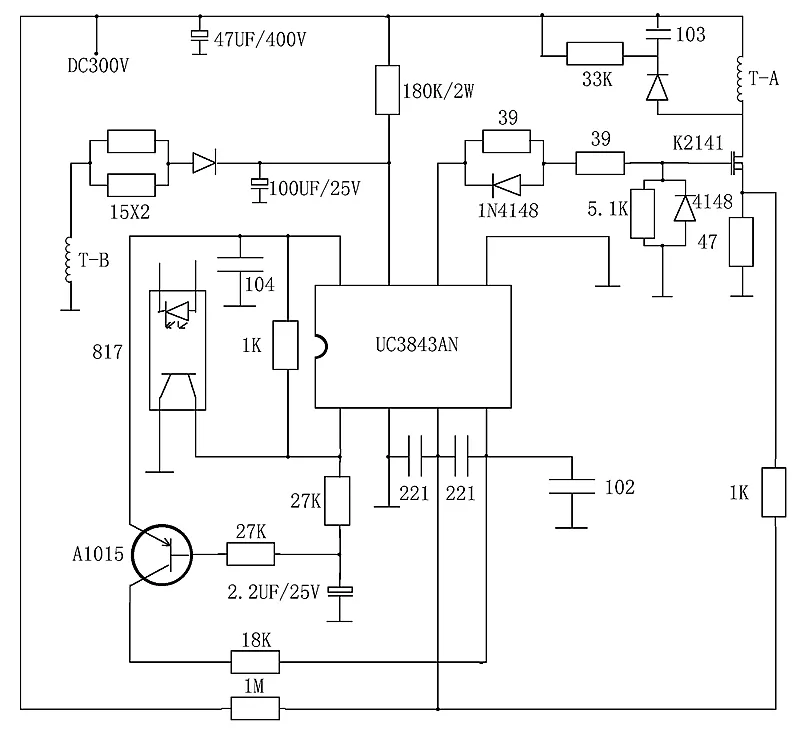

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1120092714.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1120094433.jpg');}" onmousewheel="return imgzoom(this);">

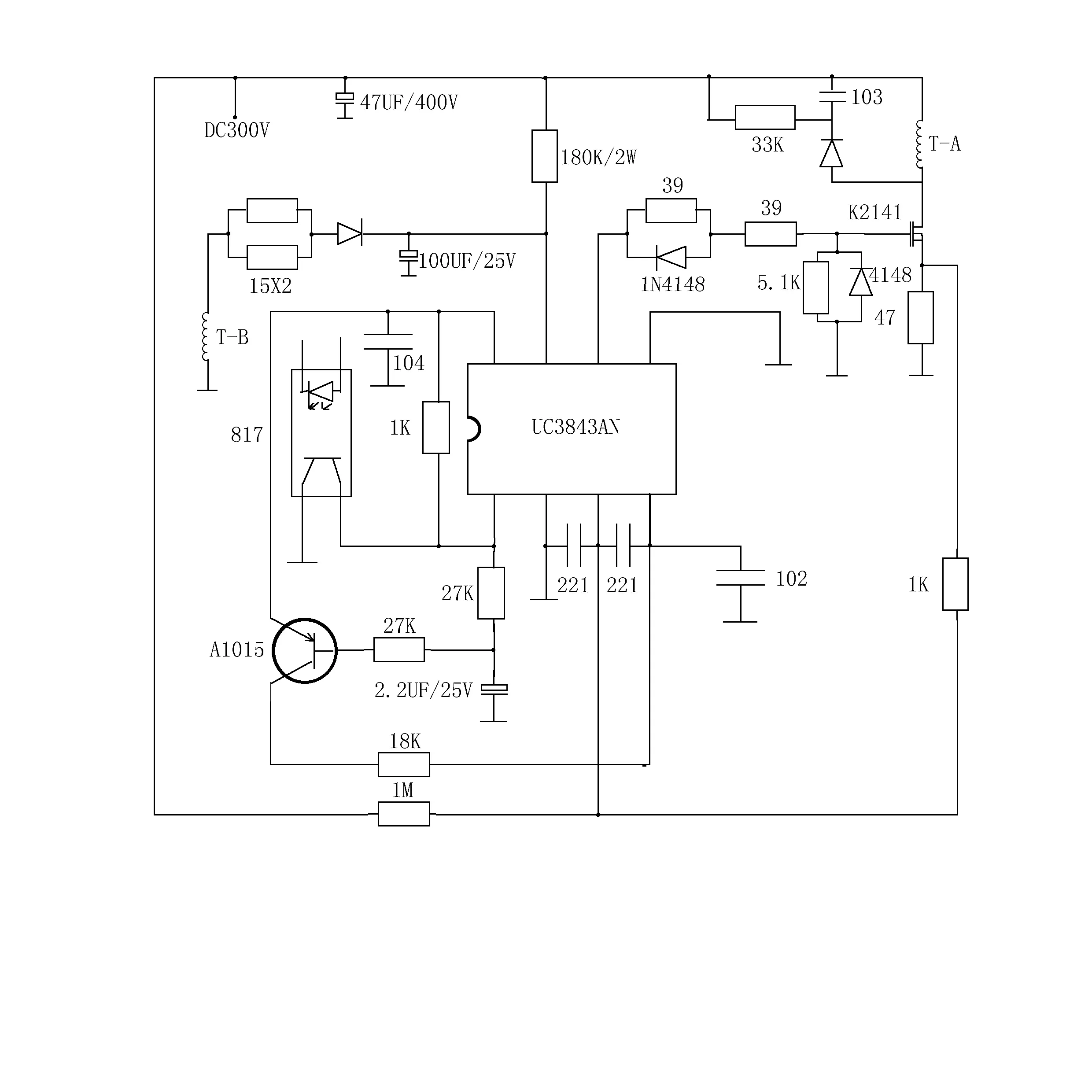

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1120092841.jpg');}" onmousewheel="return imgzoom(this);">

你先用DC  POWER,直接灌一個電壓到七腳----注意別灌的太高哦.然后測量8腳有沒電壓輸出.6腳有沒有波形輸出.這樣先去測一下...我會跟著頂

問題可能出在第一腳,可把kpc817去掉,換一可調電阻,將7腳接10v直流電源,慢慢調整可調,看第4腳有否起振,或看第6腳有否輸出.

外圍電路沒有漏電或短路呀..我用吸錫器把8腳的錫吸走再測也沒有5V電壓出來..可這個UC3843AN是新買的..

IC已經損壞.

我試過只焊上5腳和7腳.其它的不焊上..通電后測得的8腳電壓為0.54V...
這應該就是IC壞了吧?.(5腳是地.8腳是VCC/8.5V).新換上的IC都這樣.不會吧?

我的方法你沒試......可憐的人......虧我頂你兩下....白頂了.....

檢查問題應該一步一步的來,先檢查電路的電氣關系是否正確,芯片是否無損壞,鋸齒波是否有輸出,驅動是否有輸出......這些方法上面都有的說.我想應該會找到問題的.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1120214920.gif');}" onmousewheel="return imgzoom(this);">

MM

***

我有試過呀..加到9V.IC的8腳都沒有5V的參考輸出.我還用去做其它的嗎?

電壓增到15V以上試試,可能IC不是UC3843!

你那問題可能出在1腳,電壓應該在2.5V吧,我用3843幾年了,但是還沒有用過你這個電路,不知道3843的2腳接地有什么好處,哪位大俠能否給我個答案啊!
